法兰对接式筒型工业换热装置结构

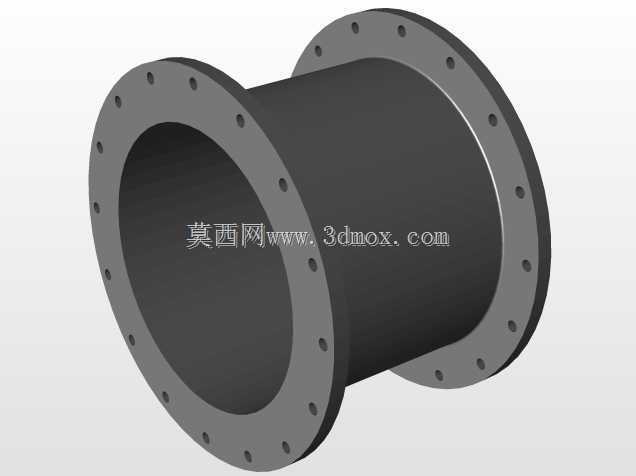

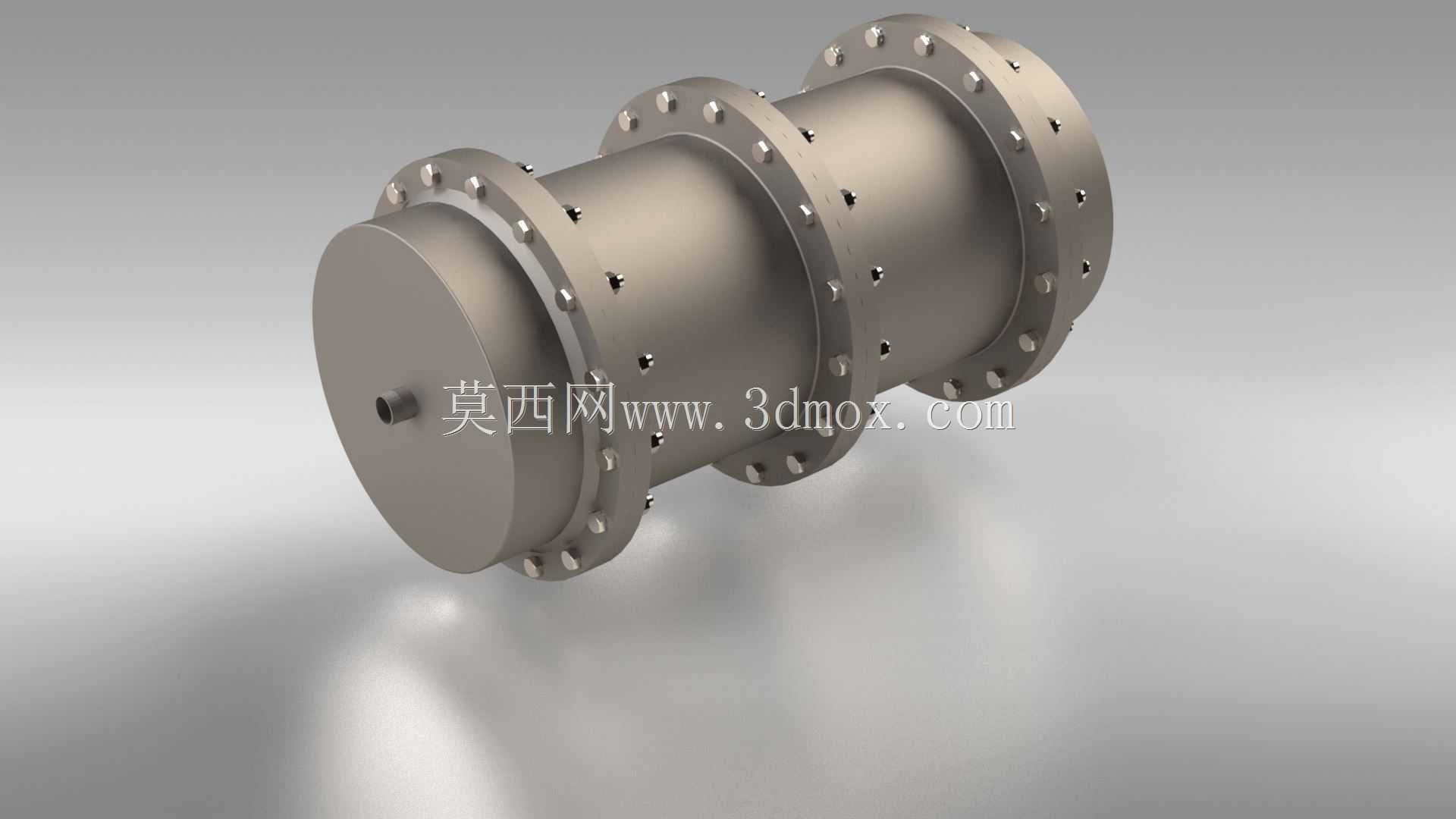

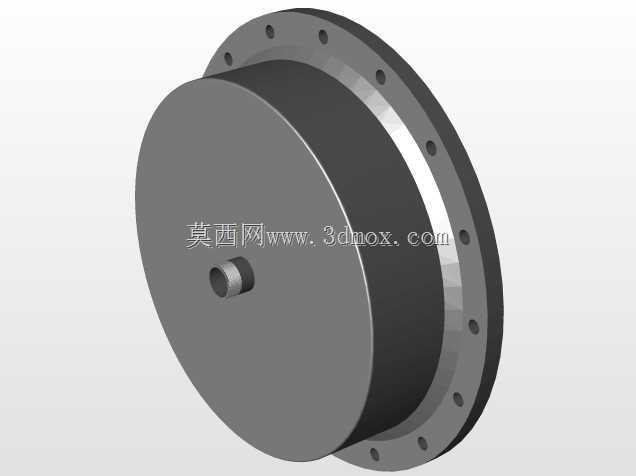

　　这款筒型换热结构的设计，最初是针对化工制程中中低压工况下的流体热量交换需求展开的，在石化、暖通、动力配套的管线系统中，这类设备承担着两种介质之间的热量传递职能，既可以作为冷却器给高温工艺流体降温，也可以作为加热器将冷态介质预热到工艺要求的温度区间，部分工况下还可充当余热回收单元，截留流体携带的废热预热进料介质，降低整套系统的能耗水平。从结构布局来看，整体采用卧式筒型承压壳体设计，两端配置带螺栓孔的对接法兰，法兰端面的密封槽可适配金属缠绕垫片或非金属平垫片，安装时通过均布的螺栓实现与上下游管线的刚性连接，法兰孔位采用圆周等分布置，能够保证连接过程中密封面受力均匀，避免局部压应力不足导致的介质泄漏问题。壳体两端的端盖采用一体化加工成型，

　　端盖中心预留介质进出的接管接口，接口尺寸匹配常规工业管线的通径规格，可直接与对应公称直径的管道对接，不需要额外加装变径接头，减少了现场安装的焊缝数量，也降低了管线系统的泄漏风险。设计过程中，首先根据工况下的换热负荷计算所需的换热面积，再结合现场安装空间的边界限制，确定筒体的直径与长度参数，保证设备在预留的安装空间内能够顺利就位，同时预留出足够的检修操作空间，方便后期运维过程中对密封垫片、内部换热元件进行更换。壳体壁厚的计算充分考虑了工作压力、介质腐蚀裕量以及焊接接头系数，保证壳体在额定工作压力下具备足够的结构强度，不会出现鼓胀、开裂等失效问题，法兰的厚度与螺栓孔数量也经过强度校核，确保在管线拉应力、内压共同作用下，

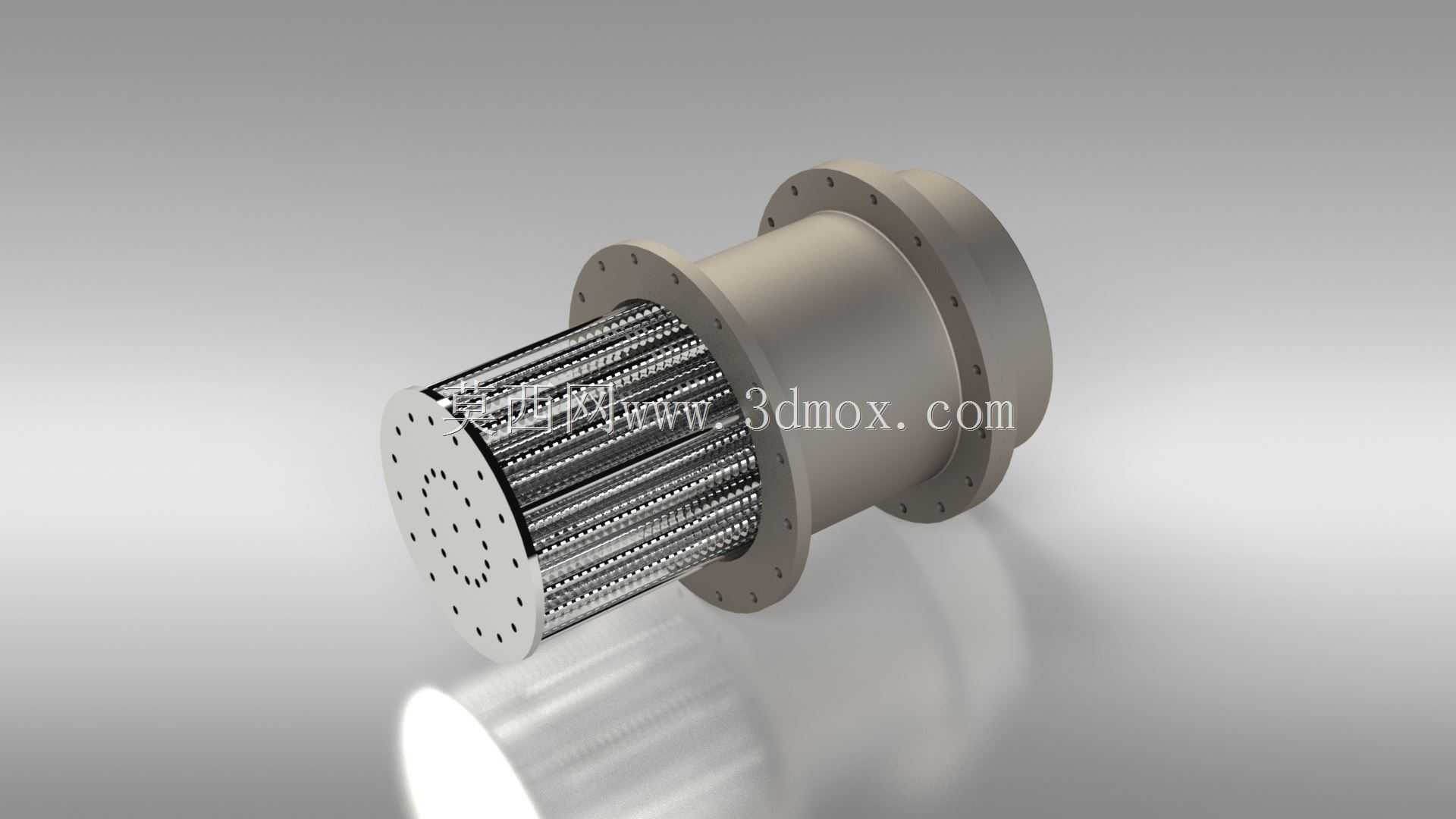

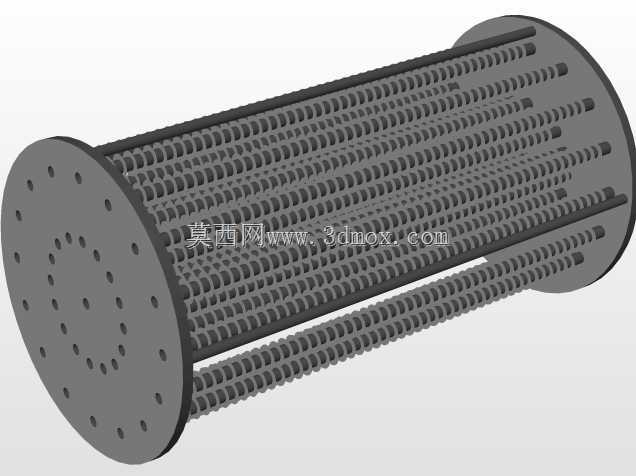

　　法兰密封面不会发生翘曲变形，维持稳定的密封性能。从流体流道的设计逻辑来看，筒体内腔可适配管束式或板翅式换热芯体，两种介质分别走管程与壳程，通过换热元件的壁面实现热量传递，筒壁上可根据需求预留排气、排液接口，用于设备启动时排出腔体内的不凝性气体，以及停机检修时排空腔体内残留的介质，避免积液对壳体内壁造成腐蚀。在安装边界上，设备整体的轴向长度、筒体最大外径均适配常规工业厂房的管线架设空间，法兰端的螺栓孔位可与同压力等级的标准法兰直接匹配，不需要现场重新配钻，设备就位时可通过配套的鞍式支座固定在基础钢架或混凝土平台上，支座的安装孔位预留了一定的调节余量，可抵消管线安装过程中产生的位置偏差。这类换热结构在实际应用中，

　　对介质的洁净度有一定的适配性，壳程流道无过多窄缝死角，不容易出现介质沉积结垢的问题，后期清洗维护时可通过端盖的拆卸直接接触内部换热元件，不需要整体切割壳体，大幅降低了运维的工作量与成本。在建模过程中，所有法兰连接尺寸、筒体壁厚、接管位置均严格遵循压力容器设计的相关规范，各部件的装配间隙符合实际加工装配的公差要求，既能够用于前期的方案展示与结构校核，也可作为同类设备改型设计的基础参考，帮助结构设计人员快速调整参数适配不同的工况需求，减少重复建模的工作量。
