机用直柄铰刀高精度三维建模设计

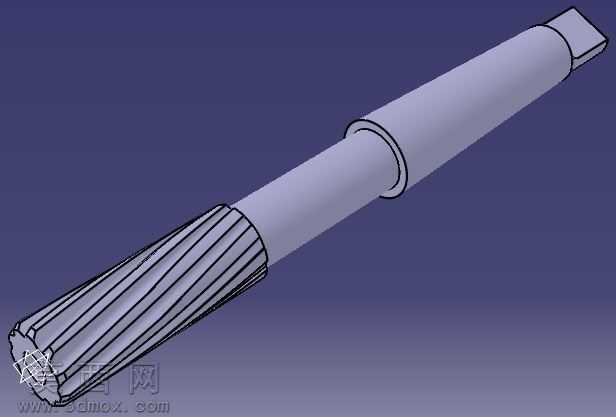

本次铰刀三维建模严格遵循机械加工刀具的实际生产尺寸规范，以CATIA作为核心建模工具，从整体结构拆解到局部细节特征逐步推进，完整还原了直柄机用铰刀的真实形态与功能结构。建模初期先梳理铰刀的核心组成部分，依次划分为方头传动段、锥柄定位段、环形限位台阶、切削工作段四大功能区域，首先通过旋转凸台命令生成铰刀的整体基体轮廓，精准控制各段的直径渐变参数，其中方头传动段采用标准四方结构，匹配机床装夹的传动扭矩需求，锥柄段严格遵循莫氏锥度的参数标准，保证与机床主轴锥孔的配合精度，环形限位台阶的尺寸与位置完全参照行业通用规范，起到轴向定位的作用。切削工作段是本次建模的核心重点，首先通过螺旋线命令生成与铰刀实际切削角度匹配的螺旋引导线，再绘制单条刀齿的截面轮廓，沿螺旋引导线进行扫掠生成单个刀齿特征，之后通过圆周阵列命令均匀排布所有刀齿，过程中严格控制刀齿的齿数、齿槽深度、刃带宽度参数，还原铰刀切削刃的等分布局，同时对刀齿的切削锥角、校准刃长度进行精准参数化设置，保证模型符合铰刀的实际切削功能要求。材质渲染阶段，针对铰刀整体高速钢的材质属性，调整金属材质的粗糙度、反光度参数，还原高速钢刀具经磨削加工后的银灰色金属质感，对刀齿刃口部分做细微的高光处理，突出刃口的锋利质感，背景采用渐变深蓝色调，突出模型主体的结构轮廓，通过多角度的光影调整，清晰展现各段结构的衔接关系与刀齿的排布细节。整个建模过程采用全参数化设计逻辑，各部分尺寸均可根据实际加工需求进行快速调整，模型完整还原了铰刀的装夹定位结构、切削刃结构、排屑槽结构，既可以作为机械加工教学的演示模型，也可用于刀具装配仿真、加工工艺模拟等场景，结构细节完整，尺寸比例精准，符合机械行业对刀具类模型的精度要求。
