轮胎生产用胎面立式堆垛设备结构设计

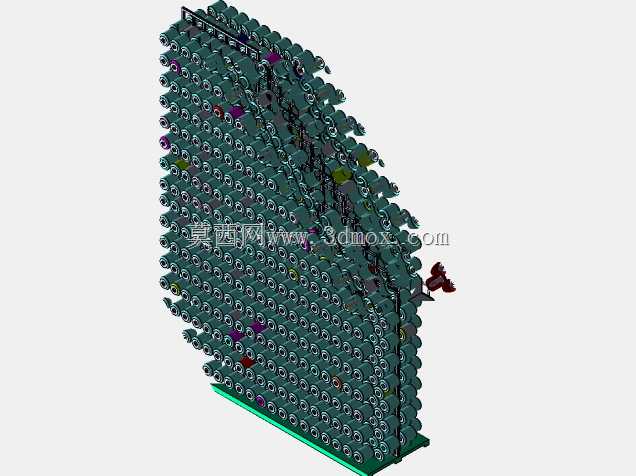

这款胎面堆垛设备主要服务于轮胎制造环节的胎面半成品周转工序，在轮胎生产车间的压延、裁断工序与胎面成型工序之间承担暂存、规整堆垛的功能，解决胎面挤出后连续产出、成型工序间歇取用的节拍不匹配问题，避免刚挤出冷却定型的胎面因随意堆放产生形变、粘连，影响后续成型贴合精度。从整体结构布局来看，设备采用立式倾斜排布的承载结构，整体安装边界贴合车间产线侧方的空余空间设计，底部设置水平安装基座，可直接通过膨胀螺栓固定在硬化车间地面，无需额外开挖基础，适配多数轮胎生产车间的现有布局改造需求，整体占地宽度控制在单条胎面最大幅宽的1.2倍范围内，不会过度占用产线通道空间。设备的承载单元采用模块化排布设计，每一层承载位都设置了独立的胎面支撑托块，托块表面做圆弧过渡处理，避免剐蹭胎面的橡胶表面，排布密度结合常见乘用胎、轻卡胎的胎面长度参数设计，可同时容纳上百条不同规格的胎面有序存放，倾斜式的排布角度经过反复校核，既保证胎面依靠自身重力稳定贴合在承载位上不会滑落，又能方便操作人员从侧方快速取放对应规格的胎面，减少取料过程的动作幅度。设计过程中优先考虑了胎面存放的工艺要求，整体框架采用方管焊接成型后做表面喷塑处理，避免长期接触橡胶制品产生锈蚀污染胎面，传动部分隐藏在框架背部，不会与存放的胎面产生干涉，侧方设置的导向结构可适配不同宽度规格的胎面存放，无需更换工装就能快速切换生产规格，适配轮胎厂多规格混线生产的实际需求。设备的进出料端对接产线的输送皮带时，可直接调整底部安装座的高度匹配输送线高度，不需要额外配置过渡转接机构，安装调试周期短，日常维护仅需定期检查承载托块的磨损情况、紧固框架连接螺栓即可，没有复杂的维护点位，适合车间一线操作人员日常点检维护。在结构强度校核阶段，针对满载状态下的框架受力做了针对性加强，底部承载梁做了加厚处理，避免长期满载存放出现框架变形，每层承载位的承重冗余按照单条胎面最大重量的1.5倍设计，即使存放加厚的工程胎胎面片段也不会出现托块变形、脱落的问题。
