双层纺织织造设备结构设计方案

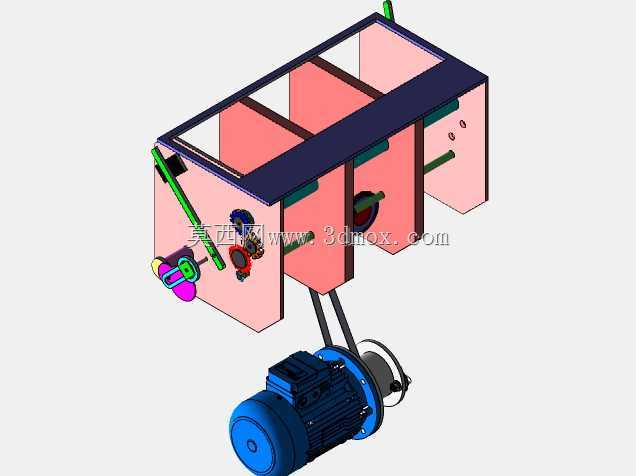

　　在纺织生产车间的织造工段，双层织机主要用于同时完成两层织物的交织作业，相比单层织机可在同等占地空间下提升近一倍的织造产能，适配家纺面料、工业用多层复合织物、过滤基材等产品的生产需求，尤其适合中小批量多品种的柔性生产场景，能在不额外增加车间设备排布密度的前提下，压缩单位产量的厂房占用成本。从结构设计逻辑来看，该设备采用分体式墙板承载架构，三块立式粉色墙板作为核心承载基体，将整机分隔为两个独立的织造工作腔，每个腔体内独立配置开口、引纬、打纬的执行组件，两套织造单元共用顶部的横梁框架实现刚性连接，保证两侧腔体运行时的振动一致性，避免因机架形变导致两侧织物张力不均出现纬斜、断纱等质量问题。设备下部的驱动单元采用电机直连带传动的动力输入方案，

　　蓝色驱动电机通过支架固定在机架底部的安装平面上，通过两组平行的传动连杆分别向两个织造腔体传递动力，传动路径上的轴承座均内嵌在墙板的预制安装孔内，减少动力传递过程中的悬臂载荷，降低长期运行后的传动间隙累积。在功能特性设计上，每个织造腔体的侧边都配置了独立的张力调节组件，彩色标识的调节手柄对应不同纱线路径的张紧度调节，操作人员可在设备运行状态下通过外侧手柄微调经纱张力，无需打开腔体防护结构，减少停机调整的辅助时长。墙板上预留的多组通孔为后续加装选色装置、电子提花组件预留了安装接口，用户可根据生产品类的需求扩展设备功能，无需对主体机架进行二次加工。从安装边界维度考量，该设备的主体机架宽度适配标准纺织车间的设备排布间距，

　　底部电机的安装平面低于墙板底部基准面50mm，安装时需要在地面预制对应的下沉基础或者配套高度可调的减震垫铁，保证整机安装水平度控制在0.1mm/m以内，避免传动部件因倾斜出现偏磨。设备的操作侧预留了800mm的操作维护空间，传动侧预留600mm的检修通道，满足车间安全生产的通道宽度要求。机架顶部的横梁上预留了多组螺纹孔，用于安装经轴架、导纱辊等前置送经组件，安装孔位的同轴度公差控制在0.05mm以内，保证导纱辊安装后转动灵活无卡滞，避免经纱在送经过程中出现张力波动。在细节结构处理上，墙板与横梁的连接采用定位销加螺栓的组合固定方式，装配时先通过定位销实现各部件的精准对位，再通过高强度螺栓锁紧，既保证了装配精度，

　　也方便后续设备搬迁时的拆解与重组。传动连杆与墙板的连接位置配置了含油轴承，日常运行过程中无需频繁加注润滑脂，降低设备的日常维护工作量。设备外侧的突出部件均做了圆角处理，避免操作人员巡检过程中被尖锐棱角磕碰，符合纺织设备的安全设计规范。两个织造腔体的动力输入相位差经过精准调校，保证两侧打纬动作的峰值载荷错峰出现，降低电机的瞬时负载波动，配套的驱动电机功率选型按照两层织物同时满负荷织造的最大载荷预留15%的余量，避免长期满负载运行导致电机过热老化。
