窄幅面料灰切裁剪设备结构设计

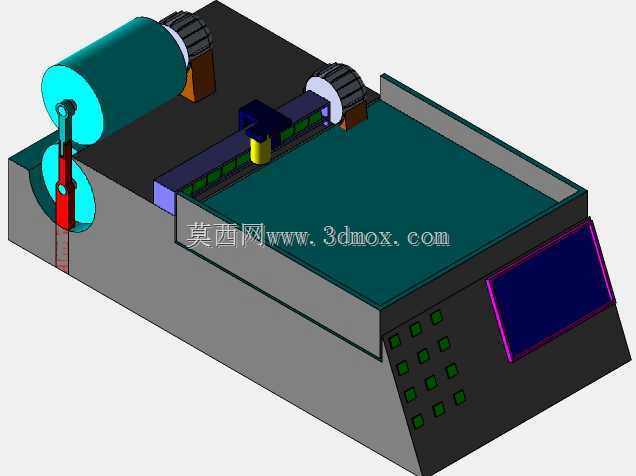

　　这款窄幅面料裁切设备的三维结构，是针对纺织后整理工序里小宽幅织物定长切边需求开发的专用机型，日常主要对接织厂验布之后的定长裁切、样布分切、窄幅织带修边这类场景，区别于宽幅大卷装的裁布设备，它的作业幅宽控制在适配小批量、多规格窄料的区间，安装时不需要预留大跨度的地面空间，适合中小型纺织车间、面料打样室这类场地有限的生产区域排布。从结构布局来看，设备采用卧式台架作为承载主体，台面作为面料承托输送的基准面，进料端设置双辊式放料机构，其中一组辊筒搭配阻尼张紧结构，能避免放料过程中面料出现松垮、褶皱偏移的问题，放料架的支撑座做了可调式设计，可根据料卷的幅宽微调两个支撑点的间距，适配不同卷径的窄幅面料装夹。裁切执行端采用滚切结合直切的复合结构，

　　横向布置的进给导轨上搭载裁切刀座，刀座的进给行程刚好覆盖设备的最大裁切幅宽，导轨两端设置硬限位块，防止刀座超程脱轨，刀头部分预留了刀片快装槽，更换不同刃口的刀片就能适配梭织布、针织布、薄型无纺布等不同材质的裁切需求，不需要额外更换整套刀架组件。设备操控区域集成在台架前端的斜置面板上，按键阵列做了分区排布，分别对应放料启停、裁切进给、长度设定、张紧力调节这几个核心功能，面板内嵌的显示屏可实时显示当前裁切长度、进给速度参数，操作人员站在设备正面就能完成所有操作，不需要绕到设备侧方调整参数，符合单人单机的作业动线设计。从安装边界来看，设备整体的长宽高尺寸控制在紧凑区间，底部的支撑脚做了可调水平结构，

　　安装时只需要在地面预留对应长宽的平整区域，不需要做预埋地脚固定，调整四个支撑脚的高度就能让台面保持水平，避免面料输送时出现往一侧跑偏的问题；台架内部预留了电气元件的安装腔室，走线全部沿台架内壁的线槽排布，既避免线材外露勾挂面料，也能方便后期检修时梳理线路。设计过程中特意将裁切工位的防护做了半开放处理，既不影响操作人员观察裁切位置的面料状态，也能防止裁切过程中产生的布屑飞溅到设备外部，台面靠近裁切端的位置设置了落料导槽，裁切完成的面料会顺着导槽滑落到设备前端的收料区域，不需要操作人员手动伸到裁切工位取料，降低作业过程中的安全风险。放料端的导辊做了动平衡校正，高速放料时不会出现明显的振动，避免因为辊筒跳动导致面料张紧力波动，

　　影响最终的裁切精度；刀座的进给驱动采用同步带传动结构，传动间隙小，进给速度可根据面料材质调整，裁切厚型面料时降低进给速度保证切口平整，裁切薄型面料时提高进给速度提升作业效率。设备的台架主体采用钢板折弯焊接成型，焊接位置做了去应力处理，长期使用不会因为台面受力出现变形，保证承托面料的基准面平面度始终维持在公差范围内，不需要频繁校准台面水平度。
