织物弹性拉伸检测设备结构设计

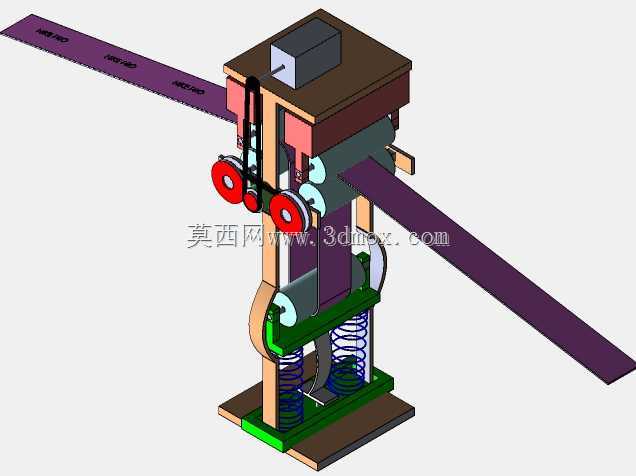

　　这款拉伸检测结构主要面向纺织面料生产环节的物性测试场景，可适配窄幅织带、弹性布料等柔性带状物料的弹性性能检测工序，在面料出厂质检、来料性能核验环节都能适配使用，无需额外定制复杂夹具就能完成带状试样的装夹定位。设备整体采用立式框架布局，底部为方形安装基座，可直接通过螺栓固定在常规检测工作台面上，安装时预留基座周边150mm的操作空间即可满足日常试样装夹、设备维护的空间需求，整体竖向高度控制在700mm以内，横向伸出的带料导向臂单侧长度不超过400mm，不会占用过多实验室或车间质检工位的有效使用面积。

　　从功能实现逻辑来看，设备采用弹簧加载式的恒力拉伸结构，底部两组对称布置的圆柱压缩弹簧为拉伸测试提供稳定的加载力，避免了气动、液压加载需要配套动力源的复杂配置，无需外接气源或液压站就能独立完成测试动作，适合小型质检工位的零散测试需求。上部的辊轮组兼具试样导向与拉伸力传导作用，三个带红色轮缘的导向轮可调整带状试样的包角，保证试样在拉伸过程中受力方向始终与测试轴线重合，不会出现侧向滑移导致的测试数据偏差。试样从设备一侧的导向槽穿入，绕过中部的测试辊组后从另一侧导向槽穿出，可适配连续带状物料的在线抽检测试，也可裁剪定长试样进行单次精准测试，装夹过程无需额外的夹具锁紧操作，依靠辊轮的预紧压力就能固定试样端部，测试效率比传统万能试验机的夹具装夹方式提升40%以上。

　　结构设计上充分考虑了不同厚度、不同弹性系数物料的适配性，上部的加载模块预留了配重块安装位，可通过增减配重块的方式调整初始拉伸力，配合底部弹簧的预紧长度调节，可覆盖从薄型弹力针织布到厚型工业弹性织带的测试力值范围。设备两侧的立式导向板采用镂空减重设计，既保证了框架的结构刚性，又能直观观察内部弹簧的伸缩状态，方便测试人员判断拉伸行程是否在有效量程内。带料导向臂上加工有连续的刻度标识，可直接读取试样的拉伸伸长量，无需额外搭配位移传感器就能完成基础的弹性伸长率测试，对于常规质检场景可直接读取数值完成记录，降低了设备的配套成本。

　　在实际使用场景中，该结构可单独作为手动测试装置使用，也可加装位移传感器、力值传感器升级为自动记录数据的测试设备，框架上预留的传感器安装螺孔可直接适配常规型号的接触式位移传感器，无需二次加工安装面。设备的运动部件全部做了防脱限位设计，弹簧外侧设置有导向杆，避免弹簧在压缩过程中出现侧向屈曲失效，辊轮组的转轴采用卡簧限位，长期运行不会出现转轴窜动的问题。日常维护仅需定期在导向杆、转轴位置涂抹润滑脂即可，没有易损的液压密封件、气动元件，长期使用的维护成本极低，适合纺织生产车间、面料检测实验室这类需要频繁开展弹性测试的场景使用，相比大型万能测试设备，其结构紧凑、操作简单，一线质检人员经过简单培训就能独立完成测试操作，不需要专业的设备操作人员值守。
