纺织印染工序用浸染槽结构设计

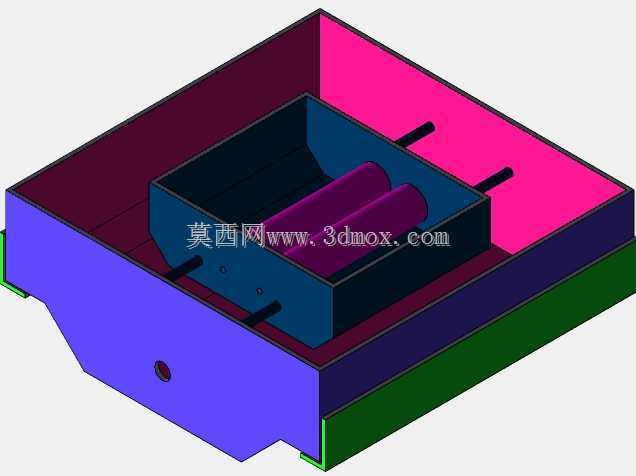

　　该结构为纺织前处理及染色工序配套的浸染作业槽体，主要应用于散纤维、筒子纱、小型织物试样的常温常压浸染作业场景，在小型染整试验线、小批量定制面料生产工位中承担染液盛装、织物浸渍的核心功能，区别于连续式轧染设备的大跨度生产线布局，该槽体适配小批量、多色系的柔性生产需求，可独立布置于印染车间的试样工位，也可嵌入小型间歇式染整生产线作为浸染单元使用。从功能实现逻辑来看，槽体采用分层嵌套式结构设计，外层主槽为储液容腔，承担染液存储、保温的基础功能，内层嵌套的置物槽用于承载待染织物，槽内设置的辊状结构为导布辊，可引导织物在染液内完成匀速走布，避免织物堆叠造成的染色不均问题，槽体侧壁伸出的轴段为导布辊的安装轴端，

　　可直接对接外部驱动机构实现辊体转动，无需额外在槽壁开孔加装传动组件，减少了染液渗漏的风险点。设计过程中优先考虑了染液的防渗漏与耐腐需求，槽体所有拼接边均采用圆角过渡结构，避免直角缝隙残留染液造成清理困难，外层槽体底部设置的排液孔可对接废液排放管路，单次染色作业完成后可快速排空槽内残液，槽体底部的支撑脚采用外伸式布局，可直接架设于车间工位的钢架平台上，支撑脚的安装孔位可配合螺栓完成槽体与平台的刚性固定，避免作业过程中槽体受导布辊转动振动产生位移。从安装边界尺寸来看，该槽体整体为方形敞口结构，长宽尺寸适配常规小型工位的安装空间，槽体深度满足织物完全浸没于染液的液位要求，内层置物槽与外层主槽之间预留了足够的间隙，

　　可容纳加热组件或温度传感器的布置，满足不同染色工艺对染液温度的控制需求，槽体顶部的敞口设计方便操作人员随时观察织物染色状态，也便于作业完成后对槽体内壁进行冲洗清理。结构设计上充分考虑了印染作业的实际工况，槽壁厚度满足常温染液的盛装强度要求，导布辊的安装位置经过反复校核，可保证织物在走布过程中始终处于染液液面以下，避免出现露白瑕疵，槽体的分层结构也可实现内层置物槽的快速拆装，针对不同色系的染色需求可更换对应置物槽，减少不同颜色染液交叉污染的概率，无需对整个主槽进行深度清理即可切换染色作业，提升小批量多色号生产的作业效率。在实际生产应用中，该槽体可搭配小型染液循环泵使用，通过外接管路实现槽内染液的匀速循环，保证槽内不同位置染液浓度、

　　温度的一致性，进一步提升染色均匀度，槽体侧壁的结构加强筋设计可提升槽体整体刚性，即使在满液状态下也不会出现槽壁变形问题，导布辊的轴端采用标准直径设计，可适配市面上常规的联轴器与驱动电机，无需定制专用传动配件，降低设备配套与后期维护的成本。
