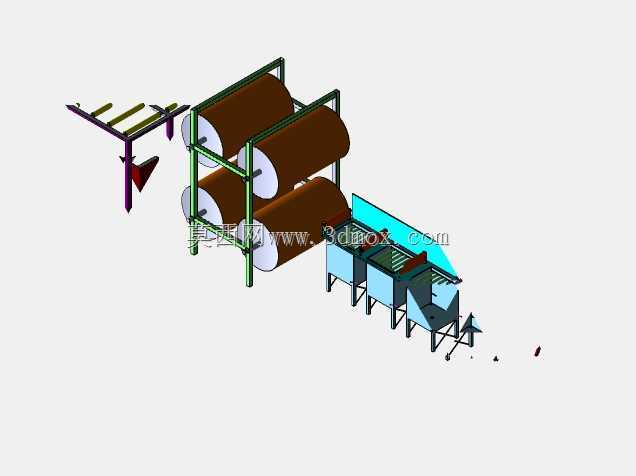

窄幅织带松紧带连续洗涤加工装置

　　这套装置主要面向织带生产后段、松紧带染整前处理的连续水洗工序，适配宽度在100mm以内的窄幅织物，包括松紧带、箱包织带、服装辅料带、拉链布带等品类的连续洗涤作业，可直接对接前端织带机出料端，也可单独作为离线水洗单元嵌入现有染整生产线，替代传统的槽式间歇水洗设备，解决窄幅带料加工过程中整经上浆残留、织造过程沾染的油污、纤维碎屑清理不彻底的问题，同时避免间歇式水洗过程中带料缠绕、打结、张力不均导致的带面起皱、弹性损伤问题。从结构布局来看，装置整体采用分段式模块化设计，进料端设置可调式导向展平机构，通过多根错位排布的导杆对进入设备的带料进行预展平，导杆表面做硬质阳极氧化处理，降低带料行进过程中的摩擦阻力，导杆的安装位置可根据带料幅宽、厚度调整横向间距与倾斜角度，适配不同规格带料的进料导向需求，避免带料在进料段出现偏斜、叠边问题。进料段下方设置有防松检测结构，当带料张力过低出现松垂时，可触发张力调节辊的位置调整，保证带料全程保持稳定的行进张力，不会因为张力波动导致带面拉伸变形，尤其针对弹性松紧带类物料，张力控制区间可根据带料弹性系数调整，避免过度拉伸导致松紧带弹性失效。核心水洗单元采用多辊错位排布的浸洗结构，三根大直径浸洗辊呈上下错位排布，带料在辊组间呈S形绕行，延长带料在水洗槽内的浸洗路径，浸洗槽内设置有恒温加热组件与循环喷淋管路，喷淋口正对带料两面布置，可将加热后的清洗液以均匀压力喷射到带料表面，冲刷带料纤维缝隙内残留的浆料与污渍，

　　浸洗辊采用包覆橡胶的防滑结构，既可以增大与带料的接触摩擦力，避免带料打滑跑偏，也能避免硬质辊面刮伤带料表面，影响织带外观质量。浸洗槽底部设置有倾斜的排污结构，清洗过程中脱落的纤维碎屑、沉淀的污渍可沿倾斜槽底汇集到排污口排出，避免碎屑在槽内堆积反复沾染带料。水洗单元之后衔接的是沥水输送段，该段采用网带式输送结构，带料从浸洗辊组导出后平铺在网带面上，网带下方设置有负压抽吸风盒，可快速吸除带料表面附着的游离水分，降低后续烘干工序的能耗，网带两侧设置有可调式挡边，可根据带料幅宽调整挡边间距，避免带料在输送过程中偏移掉落。沥水段末端设置有导向出料辊组，可将清洗完成的带料导向后续的烘干、卷绕设备，实现全流程连续化作业。从安装边界来看，

　　装置整体采用方管焊接机架，机架底部设置有可调式支撑脚杯，可根据安装地面的平整度调整设备水平度，设备进料端的导向架可根据前端设备的出料高度做上下俯仰调整，出料端的接驳位置可适配不同高度的后续设备，无需额外做复杂的地基处理，可直接在现有生产车间内完成安装对接。整套设备的驱动采用集中传动结构，主驱动电机通过同步带连接各主动辊，保证各辊组线速度一致，避免线速度差导致的带料拉伸或堆料问题，各传动位置均设置有透明防护盖板，既可以观察传动部件的运行状态，也能避免生产过程中操作人员误触转动部件引发安全风险。在实际生产应用中，这套装置可根据清洗工艺需求调整行进速度、水洗温度、喷淋压力，针对不同材质的带料匹配对应的工艺参数，

　　比如针对锦纶松紧带可采用较低的张力与适中的水温，避免弹性纤维受热收缩，针对涤纶织带可适当提高水温与喷淋压力，提升浆料清洗效率，相比传统的手工水洗、槽式间歇水洗，这套连续式洗涤装置可实现多卷带料同时并行清洗，单条线可同时处理6-8卷窄幅带料，大幅提升洗涤工序的生产效率，同时减少清洗液的消耗量，降低生产过程中的水耗与能耗。设计过程中重点考虑了窄幅带料易缠绕、易跑偏、张力敏感的特性，所有与带料接触的辊面均做了圆角过渡处理，不存在尖锐棱角刮伤带料的风险，各导向辊的安装位置均经过同轴度校准，保证带料行进过程中不会出现横向偏移，设备的维护侧预留了足够的操作空间，日常清理水洗槽、更换导辊、检修传动部件时无需拆解主体机架，可直接从侧方完成维护操作，降低设备日常维护的工作量。
