窄幅织物连续浸染加工设备结构设计

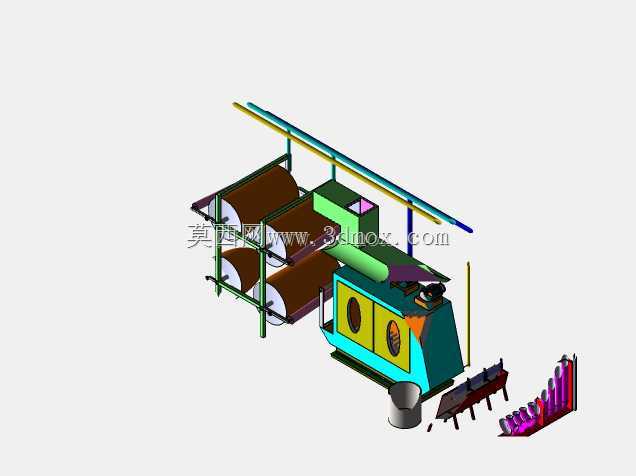

　　这套窄织物染色设备的三维结构，针对织带、松紧带、窄幅装饰布等幅宽不超过600mm的连续织物染整工序设计，主要适配中小型纺织染整车间的小批量多品种染色生产场景，可直接对接前端织机出料端或后置的烘干、定型单元，组成完整的窄幅织物后处理产线。设备整体采用落地式安装布局，主承载框架采用型钢焊接结构，底部预留120mm高度的调平脚垫安装空间，可适配车间普通水泥地坪的安装条件，无需额外浇筑设备基础，整机横向安装边界控制在2.4m以内，纵向深度1.8m，最高点距地面2.1m，对于车间层高不低于2.8m的常规生产场地均可顺利布置，不会占用过多车间通道空间。

　　从功能实现逻辑来看，设备核心的走布路径采用上下导辊交错排布的结构，上方设置的三根平行导布辊用于承接待染织物的进料导向，可同时支持最多3条窄幅织物同步走料，单条织物走料张力可通过辊端的碟形弹簧组件独立调节，避免不同幅宽、不同材质的织物在浸染过程中出现张力不均导致的色花、纬斜问题。浸染槽体设置在设备中下部，采用双层不锈钢焊接结构，内层为耐染液腐蚀的316L不锈钢材质，外层设置保温夹层，可减少染液温度波动，槽体内部设置两根浸没式导辊，保证织物在染液内的有效浸染时长达到工艺要求，槽体侧边设置溢流口和排污口，可快速完成染液更换与槽体清洁，适配换色频次较高的生产需求。

　　设备的动力驱动单元集成在槽体侧方的封闭机箱内，采用减速电机直接驱动主动导辊的传动方案，摒弃了传统链条传动易积污、维护频繁的缺陷，传动转速可根据织物材质与染色工艺要求在0.5-5m/min范围内无级调节，机箱外壳做了密封处理，可避免染液飞溅、车间水汽侵入导致的电气元件故障。设备出料端配套设置了一组挤液辊，采用上下橡胶辊对压结构，挤压力可通过端部的手轮调节，可将织物带出的多余染液挤回染槽，减少染液损耗，同时降低后续烘干单元的能耗。挤液辊后方预留了扩展安装位，可根据生产需求加装喷淋水洗、固色剂涂布等功能模块，无需对主体框架做额外改动。

　　在结构设计的细节处理上，所有与织物接触的导辊表面均做了镜面抛光处理，辊端轴承采用带密封盖的免维护轴承，可防止织物在走料过程中被勾丝、刮伤，同时减少日常维护的工作量。设备顶部设置的横向导轨用于安装导布器，可根据织物幅宽灵活调整导布位置，保证织物走料路径居中，不会出现跑偏卷边的问题。操作侧的机箱面板上设置了透明观察窗，可直接观察内部传动部件的运行状态，面板上预留了操作按钮的安装位，可集成速度调节、温度显示、急停等操作功能，操作人员站在设备侧方即可完成全部操作，无需频繁走动。设备底部的接液盘采用倾斜式设计，可将滴落的染液统一导流至排污口，避免染液污染车间地面，接液盘为可拆卸结构，可定期拆下做深度清洁。

　　从三维建模的结构逻辑来看，整套模型的装配层级按照实际设备的装配流程划分，从底部框架到槽体、导辊、驱动单元、护罩依次装配，所有连接孔位、配合公差均按照实际机加工要求设置，可直接用于生成工程图指导生产加工，也可作为同类染整设备开发的结构参考，帮助设计人员快速完成方案迭代，减少重复建模的工作量。模型中所有运动部件均设置了合理的运动约束，可在三维软件中模拟走布过程的动作逻辑，验证走料路径是否存在干涉，张力调节结构的行程是否满足工艺要求，提前发现结构设计中存在的缺陷，降低物理样机试制阶段的改造成本。
