赛车散热器与风扇组件结构设计

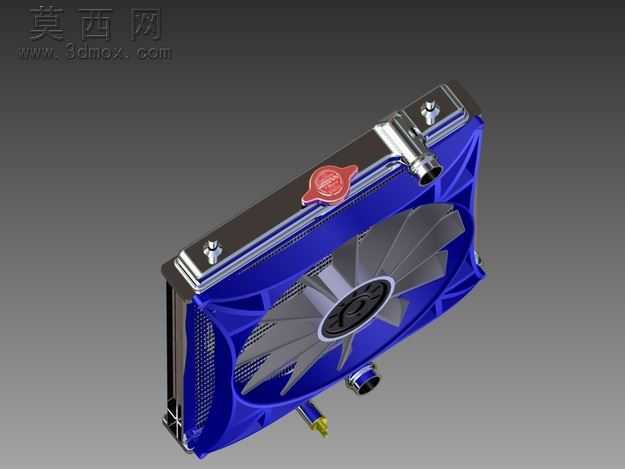

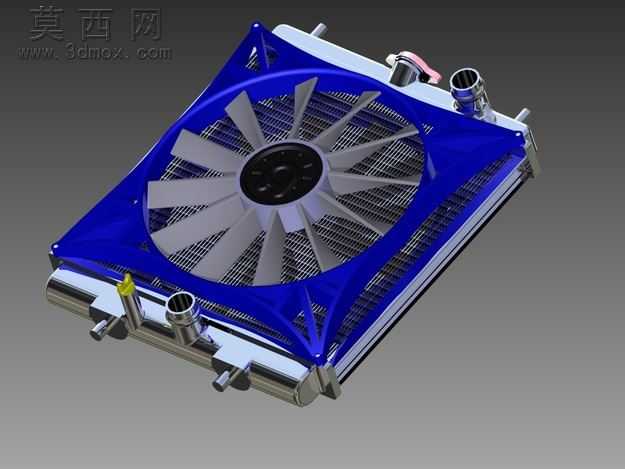

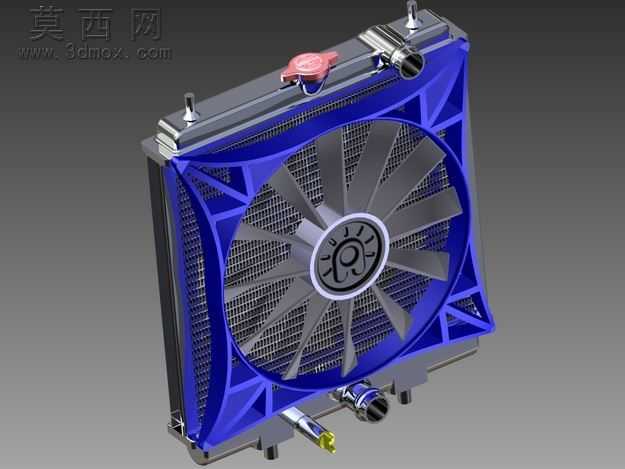

本模型为赛车专用散热器与风扇集成组件，采用三维参数化建模完成整体结构设计，建模过程中严格遵循赛车冷却系统的性能匹配逻辑，对散热器本体、风扇总成、安装支架、管路接口等部件进行了1:1比例的精准还原。模型渲染阶段为不同部件赋予了贴合实际的材质属性：散热器散热芯体采用金属铝材质，还原铝制散热鳍片的细密金属质感与网格通透结构，表面做轻微哑光金属处理，模拟实际使用中的金属氧化质感；风扇外框采用高强度工程塑料材质，赋予深蓝色半哑光塑料质感，还原赛车改装部件的视觉特征；风扇叶片采用玻纤增强尼龙材质，呈现深灰哑光质感，叶片表面做细微的纹理处理，模拟注塑成型的工艺痕迹；顶部加水盖采用红色工程塑料搭配金属卡扣，还原快拆结构的细节特征；管路接口采用金属不锈钢材质，呈现亮面金属质感，接口处的螺纹、卡扣结构均做了精细化建模，还原真实零件的装配特征。结构设计上，散热器采用单排核心结构，匹配12叶片轴流风扇，风扇外框采用三角加强筋结构设计，在保证轻量化的同时提升框架结构强度，避免风扇高速运转时产生共振；风扇与散热器之间采用嵌入式安装结构，框架边缘设置定位卡扣与减震胶垫安装位，减少运转震动传递；散热器上下水室采用一体化铸铝结构，侧面设置上下进出水管接口，底部设置排水阀结构，顶部设置带泄压功能的加水盖，所有管路接口的尺寸、位置均匹配赛车冷却管路的通用安装标准。设计过程中充分考虑赛车工况下的散热需求与空间限制，整体组件结构紧凑，在有限的安装空间内最大化散热面积，风扇叶片采用大倾角低风阻设计，在高转速下可提供更大的通风量，同时降低运转噪音与风阻损耗；散热芯体采用高密度鳍片排列设计，鳍片表面设置扰流结构，提升空气与冷却液的热交换效率，模型完整还原了组件的所有装配关系，各部件均可独立拆分，可直接用于冷却系统性能仿真、结构强度校核以及改装方案验证，为赛车冷却系统的匹配设计提供精准的三维参考。
