剪式螺杆驱动手动压力机结构设计

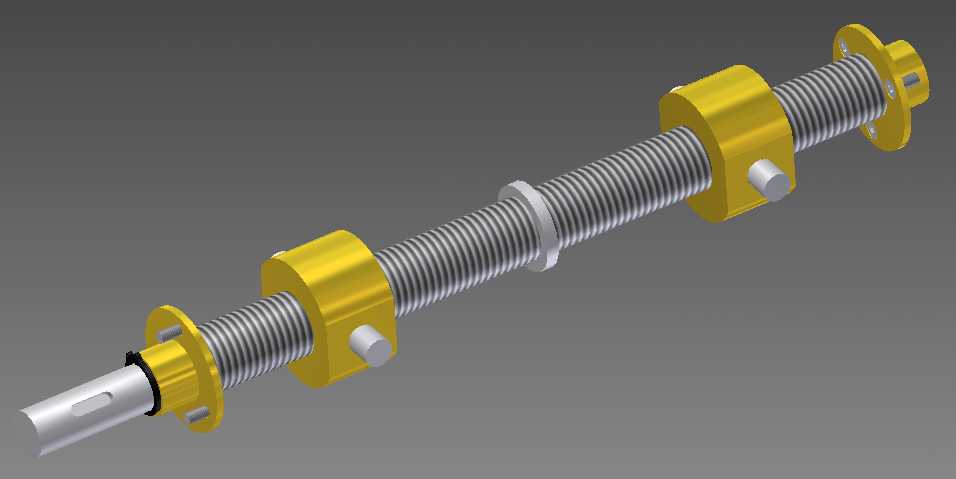

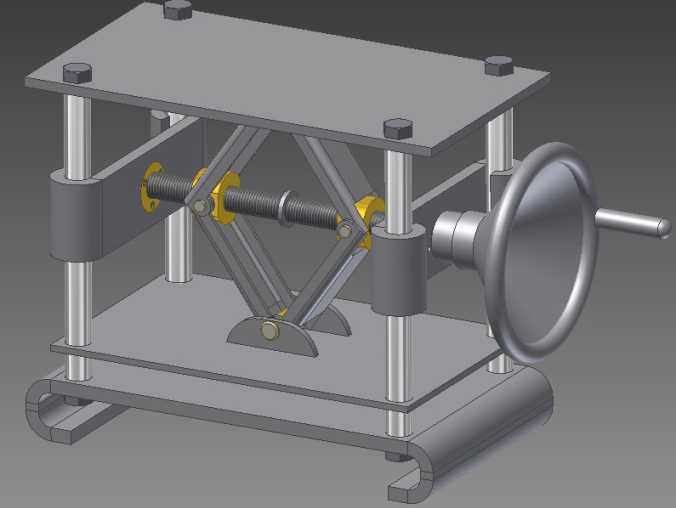

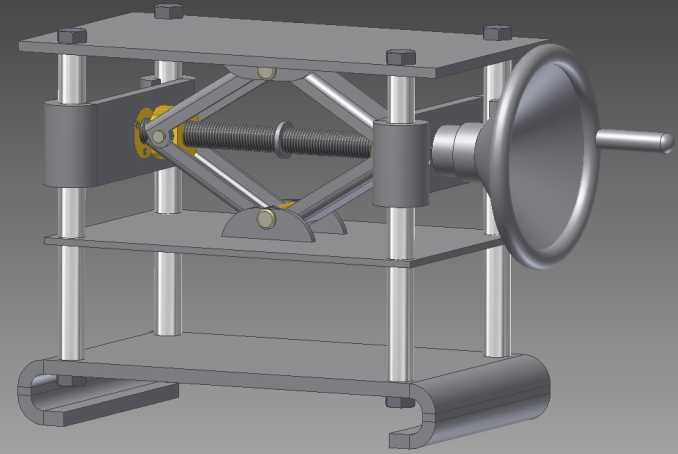

　　这款手动施压设备采用剪式连杆增力结构搭配梯形螺杆传动副，核心传动路径为转动横向布置的长螺杆，带动两侧对称铰接的剪臂同步收拢或张开，将螺杆的旋转扭矩转化为压头端的垂直直线压力，整体结构无额外液压、气动动力源，完全依靠人力输入即可完成小吨位压装作业。从实际应用场景来看，这类设备多布置在小型机加工车间的工位旁、五金维修门店的操作台上，或是电子装配产线的离线工位，用来完成小尺寸轴承的压入、薄金属片的校平、小型塑胶件的铆合、线束端子的压接这类不需要大吨位压力的工序，相比大型冲压设备占用空间极小，不需要外接动力管线，移动布置灵活，适合小批量多频次的零散加工作业。设计层面上，剪臂的铰接点位置经过受力校核，当螺杆转动带动螺母座沿螺杆轴向移动时，

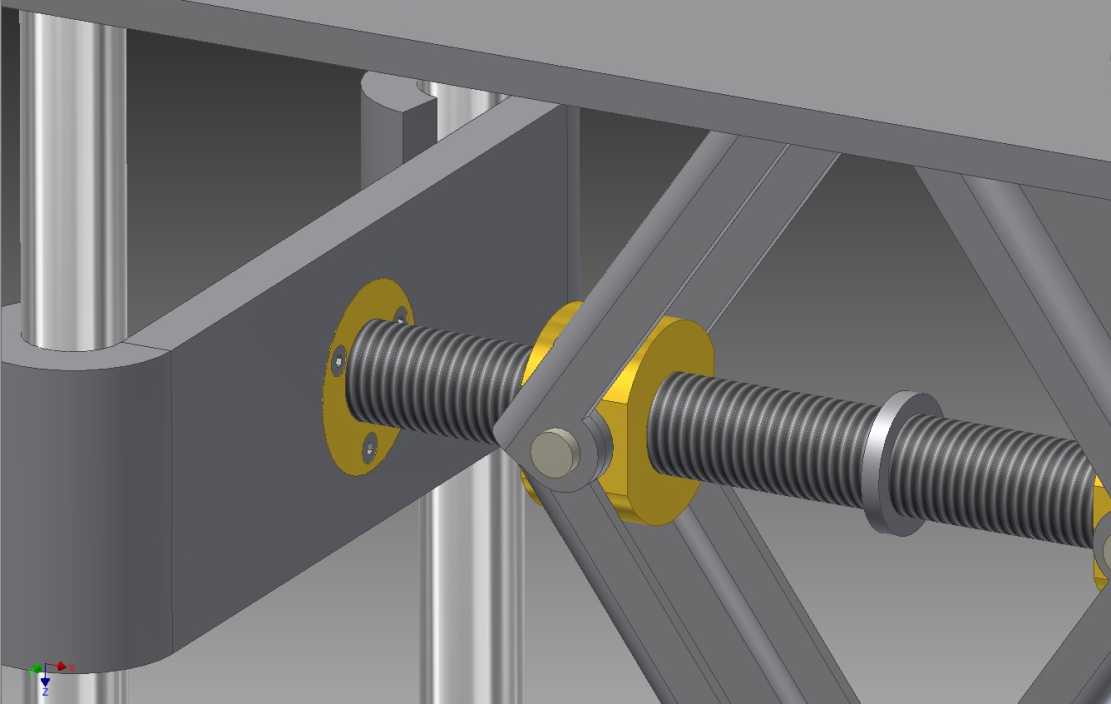

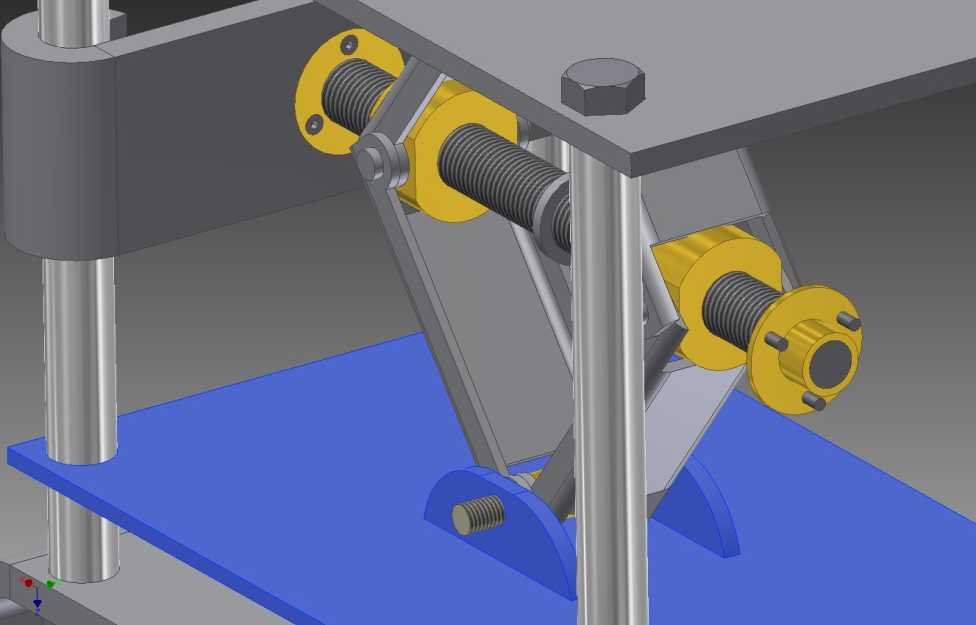

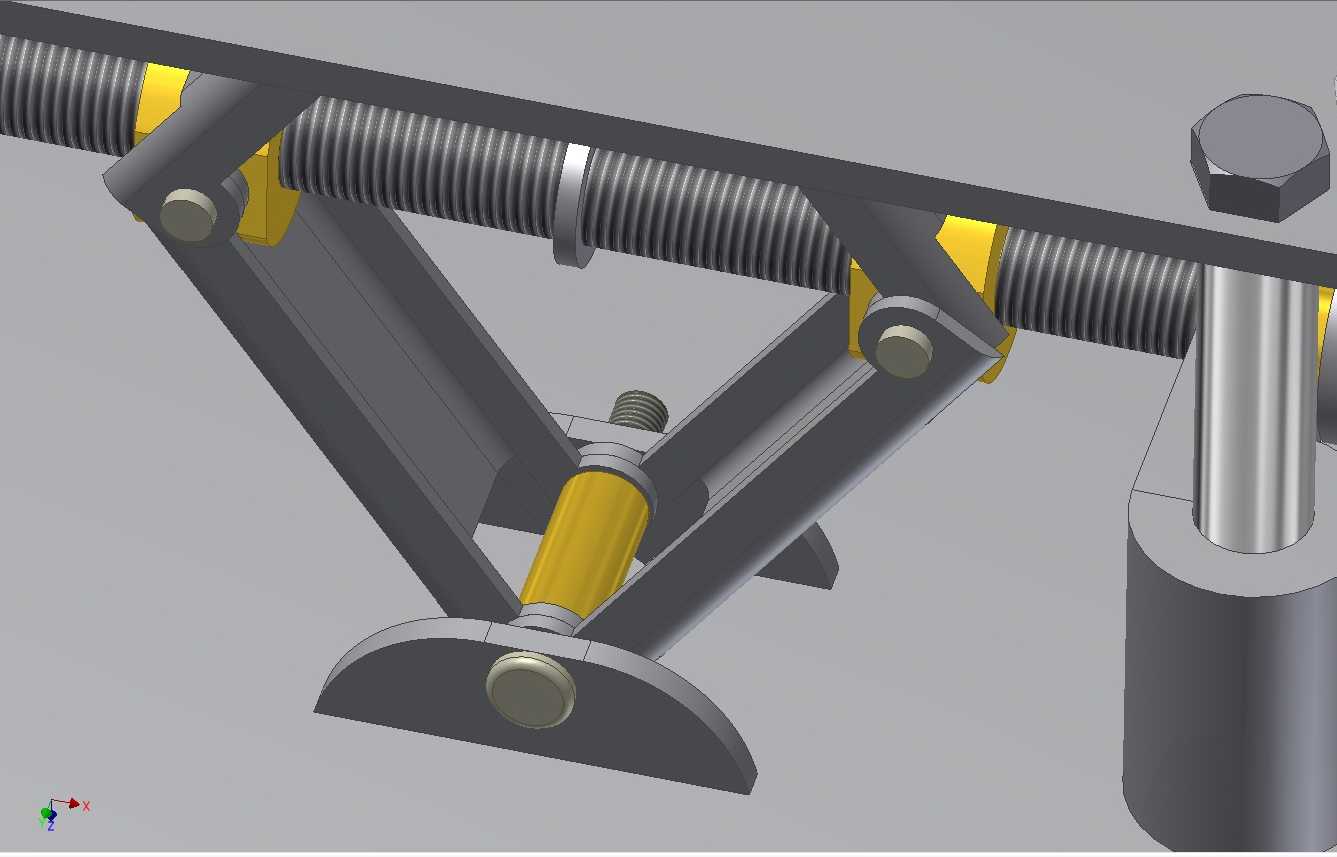

　　剪臂与水平安装面的夹角变化会直接改变压头的输出力特性，夹角越接近垂直，增力比越高，因此在压头接近工件的行程末端，操作人员施加在螺杆端部的较小转动力，就能在压头端获得数倍的垂直压力，同时梯形螺杆具备自锁特性，当停止转动螺杆时，压头位置可以自动锁止，不会因为工件反力出现回弹，保障压装过程的位置精度。安装边界上，设备的上安装板为平直钢板结构，预留了螺栓安装孔，可以直接通过T型螺栓固定在标准钳工台台面上，也可以加装独立的支撑底座放置在地面使用，整体收拢状态下的垂直高度较低，张开行程可覆盖常规小零件压装的高度需求，压头端部设计为可更换结构，能够根据不同作业需求更换平压头、V型压头、铆接头等不同工作端头。横向螺杆的两端伸出段设计为方头结构，

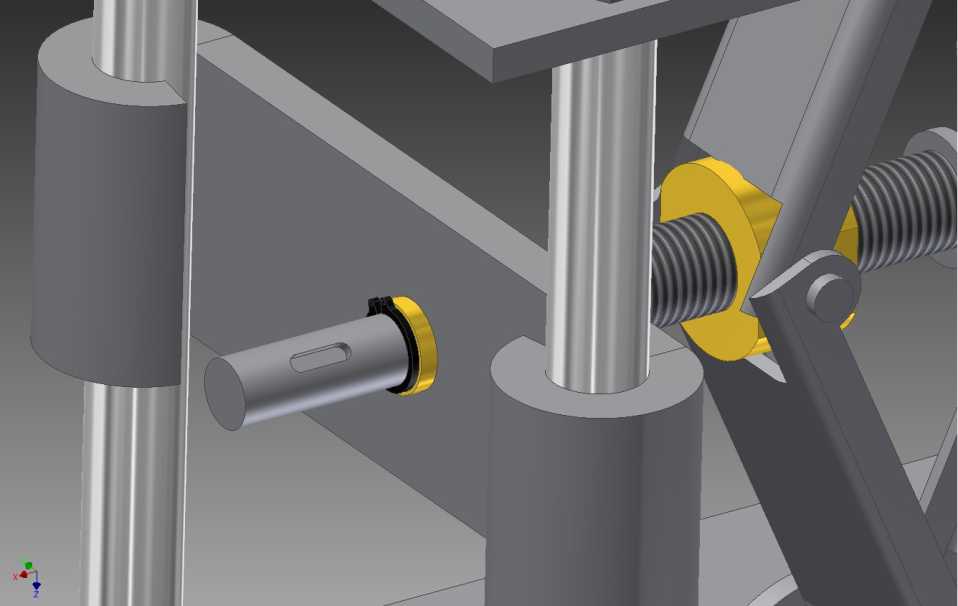

　　可以配套标准棘轮扳手或者加力杆使用，当需要更大压力时可以套上加长杆降低操作人员的施力强度，两侧剪臂的铰接销轴采用过盈配合加防脱卡簧的固定方式，长期反复受力也不会出现销轴窜动的问题，螺杆与螺母座之间预留了润滑脂加注间隙，日常维护只需要定期涂抹润滑脂即可降低传动磨损，延长设备使用寿命。
