燃气轮机波瓣混合器结构设计方案

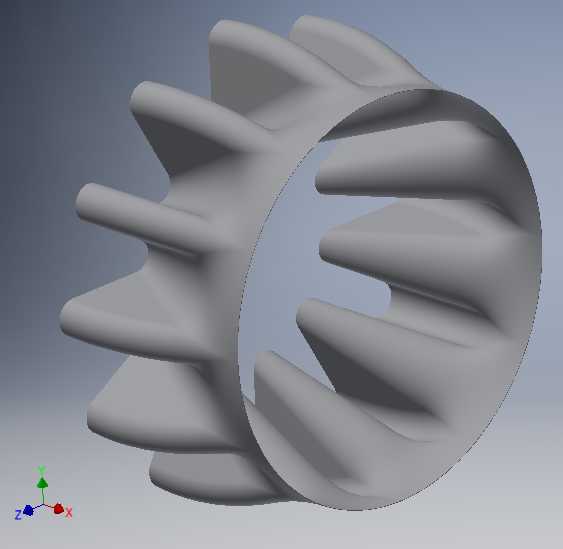

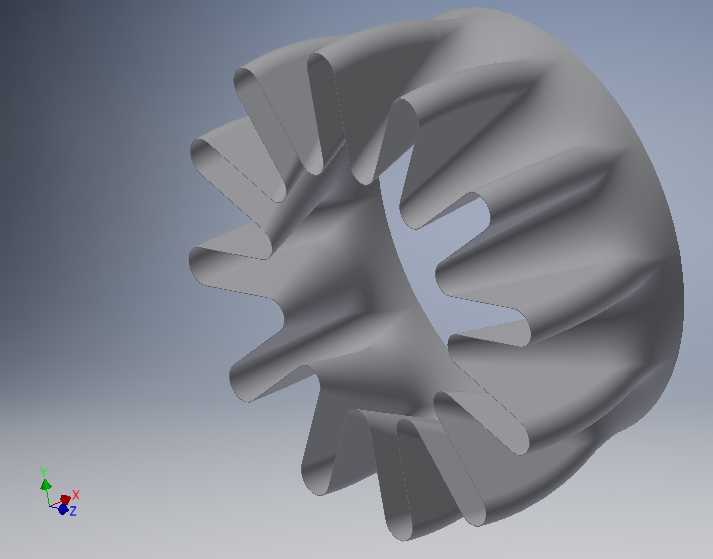

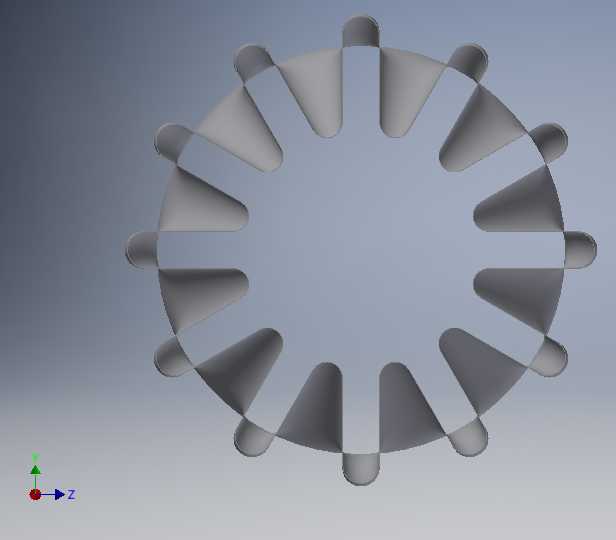

　　在涡扇燃气轮机的排气系统设计中，波瓣混合器是决定整机运行效率与NVH表现的核心部件之一，其核心作用是在排气段完成外涵道低温低速气流与内涵道高温高速气流的掺混过程，解决两类气流流速差、温度差过大带来的一系列工程问题。从实际工况来看，燃气轮机工作时内涵道排出的是经过燃烧室做功后的高温高速燃气，外涵道流出的是经风扇压缩未参与燃烧的低温低速空气，两类气流如果直接排出，会在喷口后方形成极强的速度梯度与温度梯度，不仅会产生强烈的喷气噪声，还会因热流集中导致喷口部件热负荷过高，同时排气流场的不均匀也会造成推力损失，影响整机推进效率。这款波瓣混合器采用周向均匀排布的波瓣式曲面结构，每个波瓣单元沿环形基体的径向与轴向做平滑曲面过渡，

　　波瓣的凸起与凹陷结构分别引导内外涵气流沿曲面形成流向涡，相比传统的平直式混合管，这种结构能够在更短的轴向距离内完成两股气流的充分掺混，大幅缩短混合段所需的长度，降低排气系统整体重量。从设计逻辑上，波瓣的瓣高、瓣数、曲面扩张角都经过流场仿真迭代，瓣数选择兼顾了掺混效率与结构加工难度，过多的瓣数会提升加工成本同时增大气流流动阻力，过少的瓣数则无法形成足够强度的流向涡，难以达到预期的掺混效果；曲面过渡处全部采用大圆角顺滑衔接，避免出现直角结构带来的应力集中与气流分离问题，保证结构在高温排气环境下的疲劳寿命。安装边界上，该混合器为环形薄壁结构，外缘与外涵道机匣采用法兰边定位配合，内缘与内涵道机匣通过周向均布的安装座固定，

　　安装时需要保证波瓣结构与发动机轴线的同轴度，偏差过大会导致周向气流分配不均，直接影响掺混效果；轴向安装位置需要匹配喷口的收缩段起点，保证掺混后的气流能够平顺进入喷管加速排出，避免出现气流滞止区。实际运行中，完成掺混的排气流场速度分布与温度分布均匀度大幅提升，能够有效降低喷口附近的峰值温度，减少热端部件的热疲劳损伤，同时排气噪声可降低数个分贝，在巡航工况下还能通过优化排气流场降低燃油消耗率，提升整机推力表现，这类结构除了应用在航空燃气轮机上，也可适配地面燃气轮机的排气消音与余热回收场景，通过调整波瓣参数匹配不同流量、不同涵道比的机组需求。
