室内紧凑型中柱式螺旋楼梯结构设计

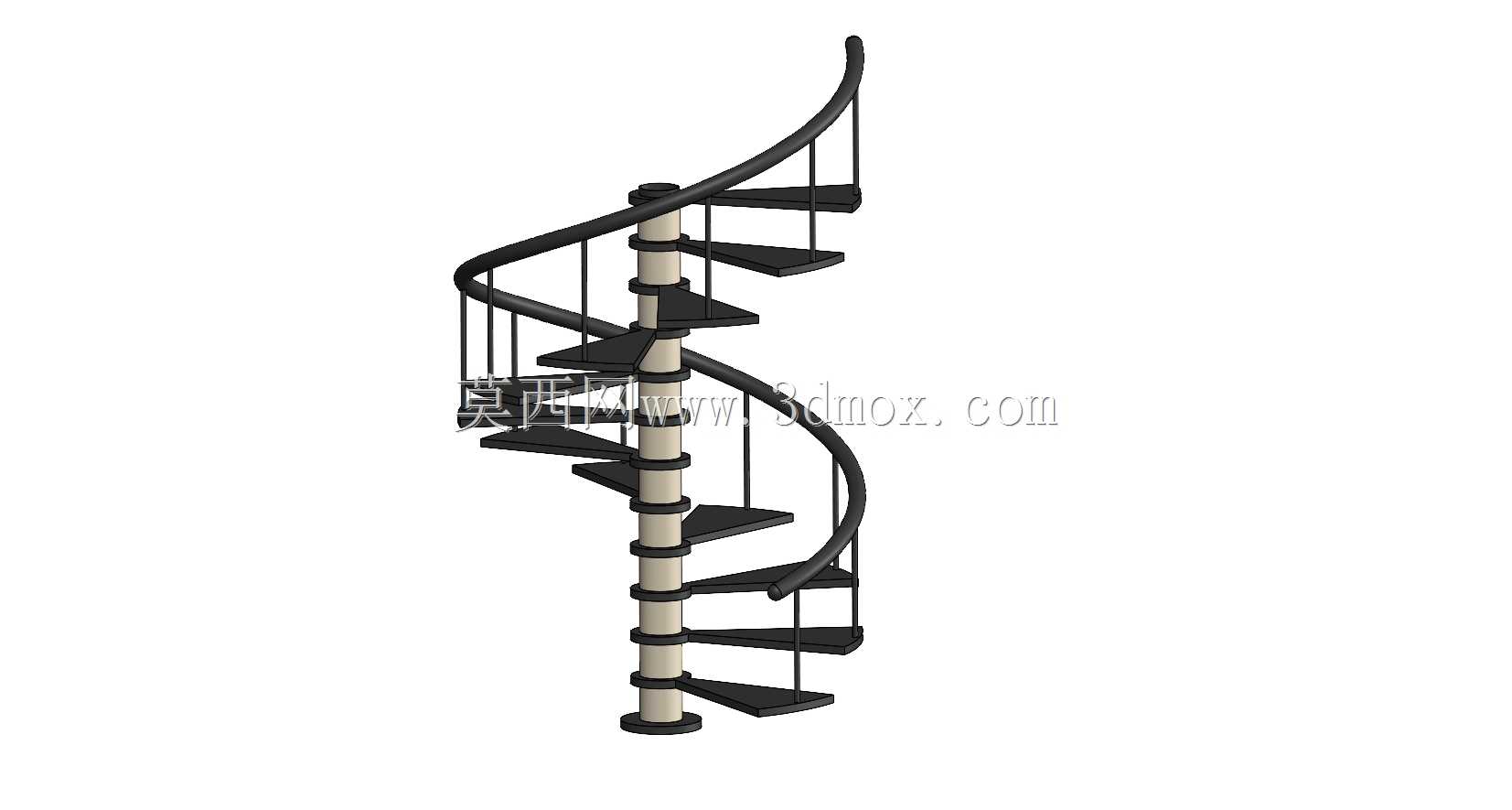

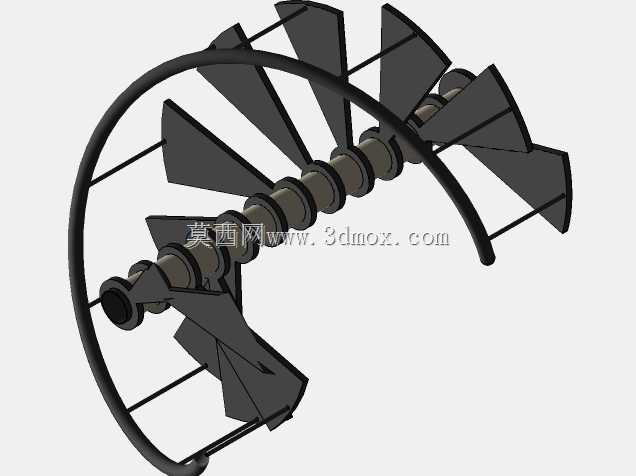

这类中柱式螺旋楼梯多应用在loft夹层、小型复式住宅、商铺隔层、工业设备操作平台等空间局促的竖向通行场景，相比直跑楼梯能节省至少六成的平面占用面积，在预留洞口直径1.6米到2.2米的范围内即可完成安装，适配多数民用与工业场景的狭小竖向通道需求。从结构设计逻辑来看，整梯以中心承重柱作为核心受力载体，所有踏步构件均通过套接或螺栓锁紧的方式固定在中柱上，踏步采用扇形悬挑结构，踏步内侧宽度控制在100mm以上，外侧有效通行宽度不低于220mm，踏步高度统一设置在180mm到200mm区间，符合人体工程学的步幅要求，避免上下通行时出现磕碰、踏空的风险。扶手部分采用连续弯曲的圆管构件，沿踏步外沿螺旋上升，扶手高度保持在距踏步面900mm的标准安全高度，扶手与踏步外沿之间设置竖向栏杆，栏杆间距控制在110mm以内，满足安全防护的间隙要求，防止人员或物件从间隙滑落。设计过程中需要重点考量安装边界的适配性，整梯的安装仅需要在上下两层楼板位置固定中柱的上下端支座，不需要额外在墙面做支撑固定，对周边墙体结构的强度要求低，适配砖混、框架、钢结构等多种建筑结构形式。中柱采用分段拼接的结构形式，可根据实际层高调整拼接段数，适配2.2米到3.6米的常规层高需求，运输过程中可拆分为中柱段、踏步件、扶手段、栏杆件多个部件，现场仅需要通过螺栓拼接即可完成组装，不需要现场焊接作业，降低安装的技术门槛与施工成本。踏步表面做防滑处理，边缘设置凸起的防滑挡边，避免人员上下时脚底打滑，金属构件表面做防锈喷涂处理，适配室内干燥或轻度潮湿的使用环境，若应用在户外场景可更换为镀锌或不锈钢材质构件。从受力角度分析，整梯的荷载全部通过中柱传递到上下楼板的支座点，设计时单踏步的额定承重不低于150kg，整梯额定总承重不低于500kg，满足日常人员通行与小型物件搬运的荷载需求，扶手侧向可承受不小于1kN/m的水平推力，符合建筑结构荷载规范的防护要求。这类楼梯的设计难点在于螺旋曲线的参数化拟合，需要保证每一级踏步的旋转角度均匀，扶手的弯曲曲率与踏步上升轨迹完全匹配，避免出现安装错位、扶手衔接不顺畅的问题，建模过程中需要通过螺旋线参数驱动所有构件的定位，保证各部件之间的装配间隙均匀，连接孔位完全对齐，减少现场安装时的配钻、打磨等调整工作量。
