鲈鱼燕尾榫拼接互锁连接结构件

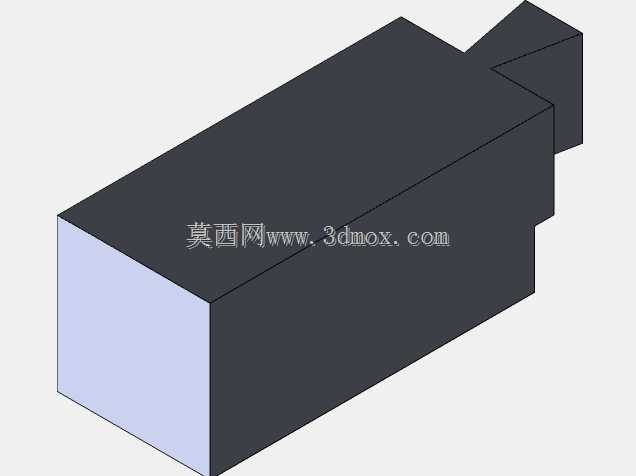

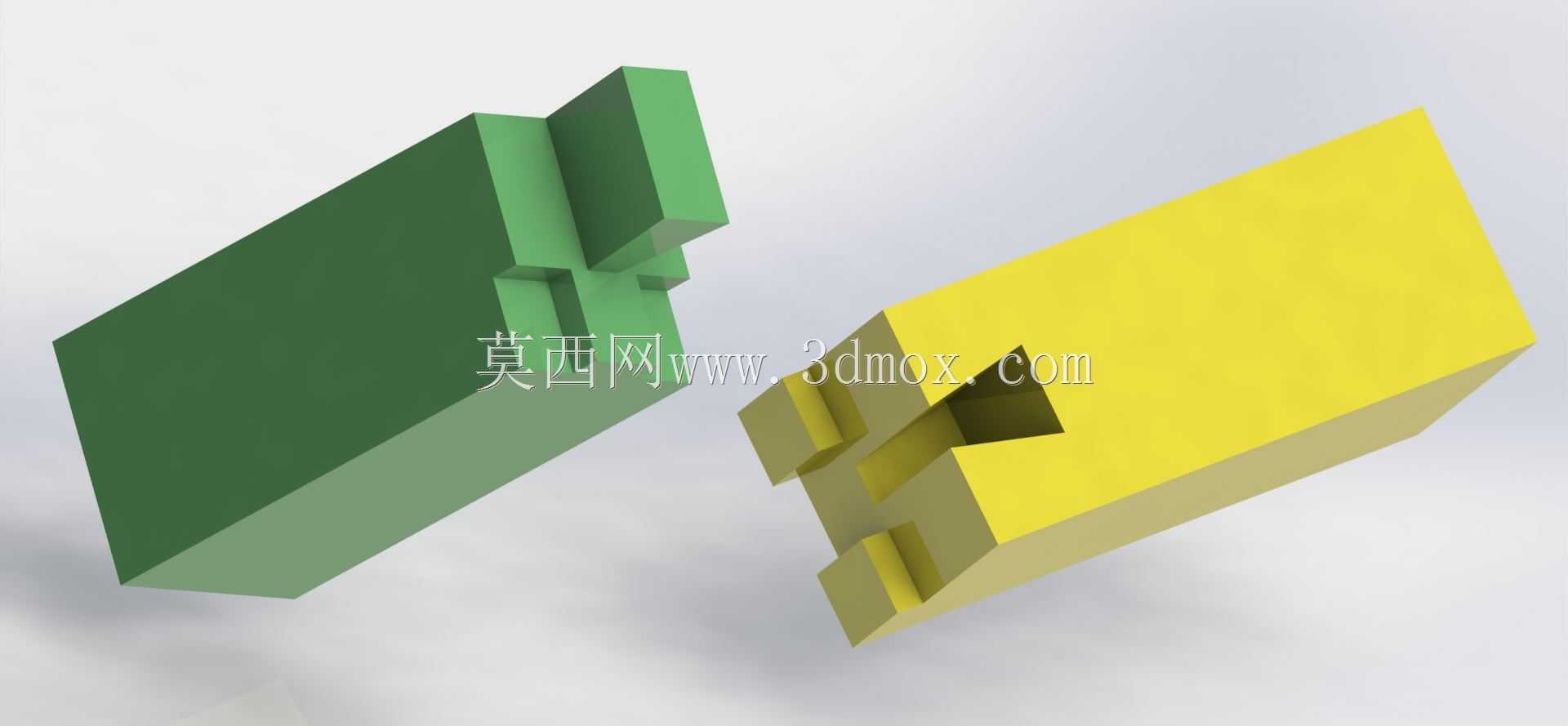

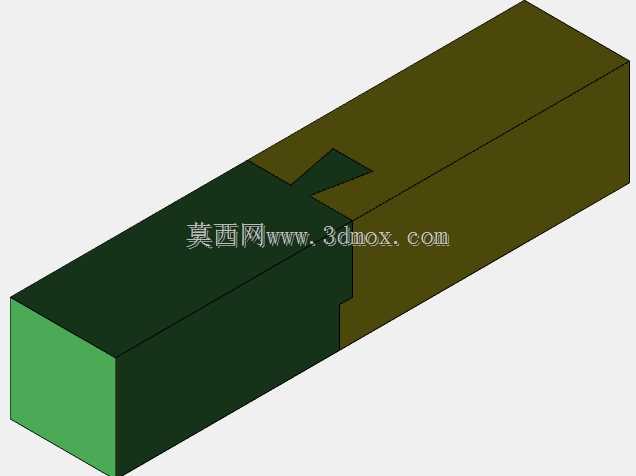

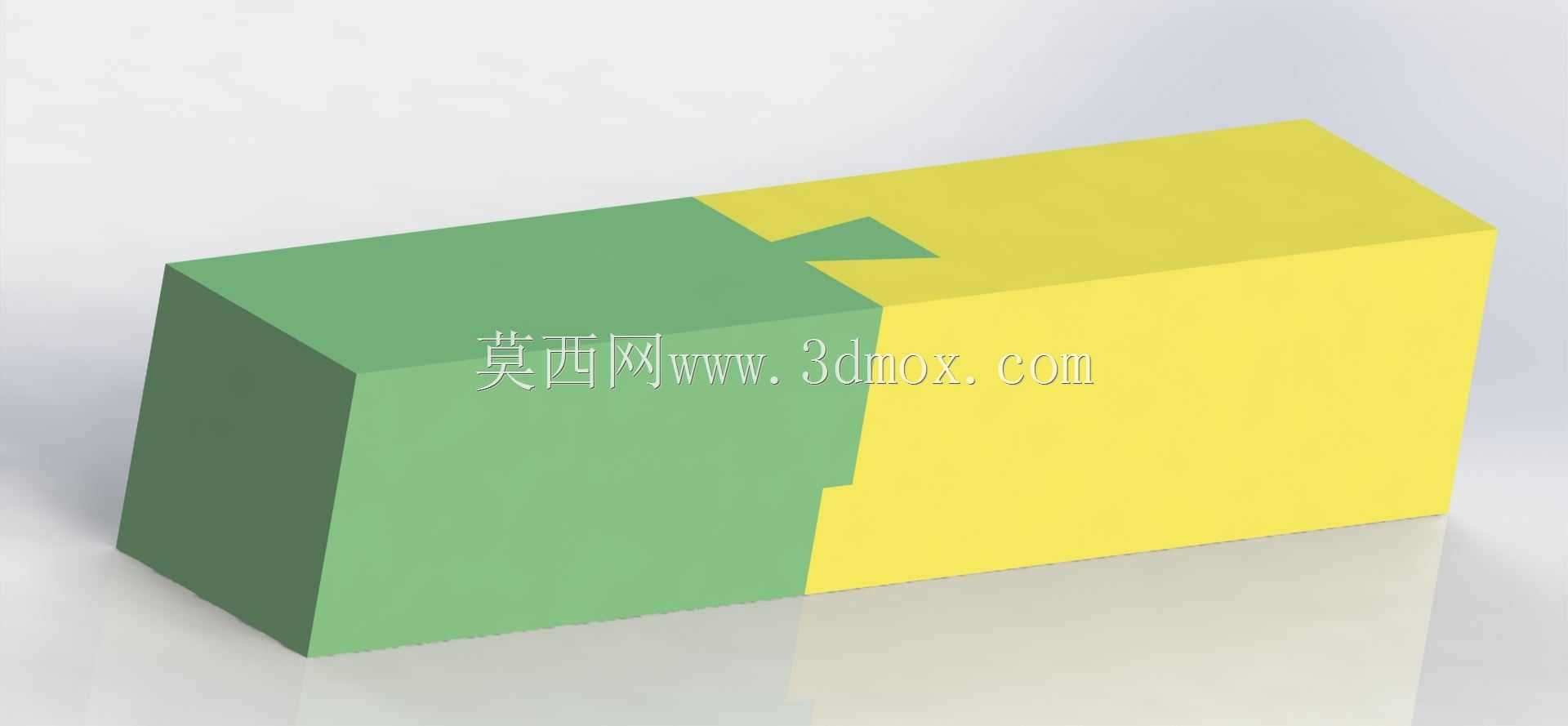

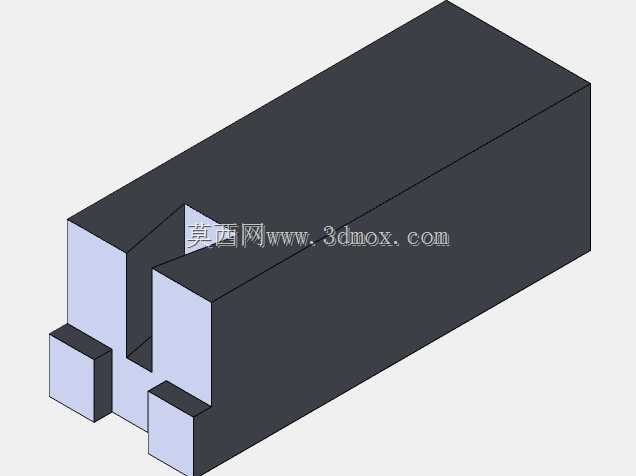

这类燕尾式互锁拼接结构，在工装夹具定位、模块化型材拼接、小型承载框架搭建场景中应用十分广泛，区别于普通直插式接头，其斜面咬合的特性可以在无额外紧固件的前提下，承受垂直于拼接面的拉脱载荷，同时抵消拼接方向的剪切力，在需要快速拆装、反复组合的工位器具、木质或塑质工装台架搭建中，能大幅减少紧固件的使用量，降低装配复杂度。从结构设计逻辑来看，该拼接件采用对称式燕尾咬合轮廓，公头的楔形凸起与母头的楔形凹槽采用等斜度配合，配合面预留了合理的安装间隙，既保证拼接时可以顺畅滑入到位，又能在拼接完成后限制三个轴向的相对窜动，不需要额外加装定位销就能实现两个块体的精准对位。在实际选型应用中，这类结构的安装边界需要重点考量：拼接方向的滑入行程需要和燕尾凸起的长度完全匹配，垂直于滑入方向的两个侧面需要保持足够的平面度，避免拼接后出现局部应力集中导致咬合面压溃；如果用于承载场景，两个拼接件的材质硬度需要保持一致，避免软硬差导致长期受载后较软一侧的燕尾斜面出现塑性变形，影响连接可靠性。设计这类结构时，通常会将燕尾的倾斜角度控制在合理区间，角度过小会导致拼接滑入阻力过大，拆装不便，角度过大则会降低拉脱承载能力，容易在受载时出现脱开风险；同时在燕尾凸起的根部会设置微小的工艺圆角，避免应力集中导致根部断裂，凹槽的对应位置也会做匹配的避让处理，保证拼接到位后两个块体的对接面可以完全贴合，不存在拼接缝隙。在非标自动化设备的小型工位挡块、物料承载托盘的拼接、模块化治具的组合搭建中，这类互锁结构可以实现快速换型，不需要借助螺丝、卡扣等额外连接件，仅靠结构本身的咬合就能实现稳定连接，尤其适合需要频繁调整布局的生产线工位，能大幅缩短工位调整的停机时间，同时避免紧固件丢失、滑丝等常见故障。针对不同的应用材质，这类结构的配合公差也需要做对应调整，若采用木质、工程塑料等易形变的材质，配合间隙可以适当放大，避免温湿度变化导致材料膨胀后出现拼接卡滞；若采用铝合金、钢材等金属材质，则可以适当缩小配合间隙，提升拼接后的整体刚性，满足更高精度的定位需求。
