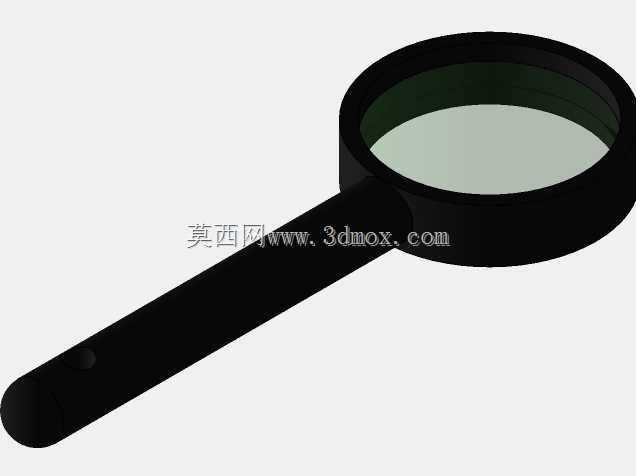

手持便携放大镜结构设计三维数模

日常目视检测、精密工件初检、小字阅读辅助场景中，手持放大镜是普及率极高的基础光学辅助工具，这款手持放大镜的三维结构设计，完全围绕单手握持的使用习惯展开，没有冗余的装饰结构，所有曲面与棱边都做了适配人手操作的优化。镜圈部分采用一体式环形包裹结构，内侧预留透镜安装槽位，槽壁设计有均匀分布的微凸卡点，装配时将圆形光学透镜压入槽内即可完成固定，不需要额外打胶或者加装压圈，既简化了装配工序，也能避免压装过程中透镜边缘受力不均产生崩边问题，镜圈的外边缘做了R1.5的圆角过渡，不会在握持调整角度时硌伤手部。手柄部分从镜圈侧下方延伸而出，整体采用符合人体工学的变截面设计，靠近镜圈的连接段截面为椭圆形，过渡到握持段逐渐变为带微弧凹陷的扁圆形，刚好贴合指腹的自然弯曲弧度，手柄末端做了圆弧收头，还预留了直径3mm的挂绳孔，方便日常悬挂收纳，避免随手放置造成透镜表面刮花。从功能设计层面来看，镜圈与手柄的连接位置做了加厚处理，内部设置有加强筋结构，即便日常使用中不慎从桌面高度跌落，连接位置也不会出现断裂问题，透镜安装位的深度设计为3mm，既可以保证透镜固定的稳定性，也不会因为槽位过深遮挡透镜的有效通光口径，保证视场范围足够覆盖常规的检测与阅读需求。实际使用场景中，这款放大镜既可以用于生产线上小型五金件、电子元器件的外观瑕疵初检，帮助检验人员快速识别工件表面的细微划痕、毛刺、印刷缺陷，也可以用于日常阅读、古玩鉴赏、线路板检修等场景，握持时重心落在手柄中段位置，长时间握持也不会产生明显的手部疲劳。建模过程中所有配合面都预留了合理的公差间隙，镜圈的内槽尺寸按照常用的标准直径光学透镜设计，不需要额外开模定制透镜，直接采购标准件即可完成装配，手柄表面没有设计复杂的防滑纹理，采用哑光磨砂面的结构设计，既可以保证握持摩擦力，也不会在注塑生产时产生难脱模的问题，整体结构没有倒扣结构，采用上下对半开的模具结构即可完成注塑生产，量产的工艺性较好。整体外形尺寸控制在长度160mm左右，镜圈直径65mm，握持段最大厚度12mm，不管是放在工具盒还是随身口袋中都不会占用过多空间，透镜的有效通光直径达到60mm，相比小口径放大镜，单次观察的视场范围更大，不需要频繁移动放大镜调整观察位置，使用效率更高。
