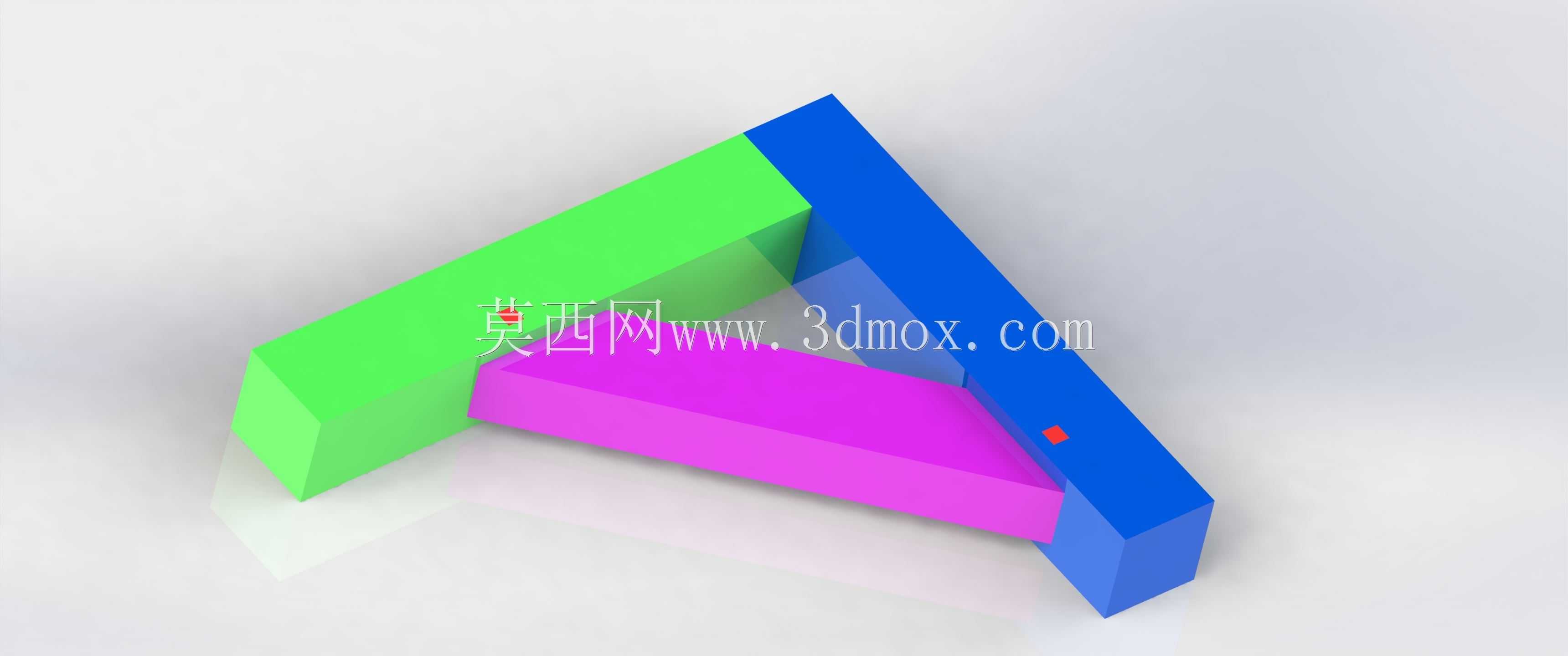

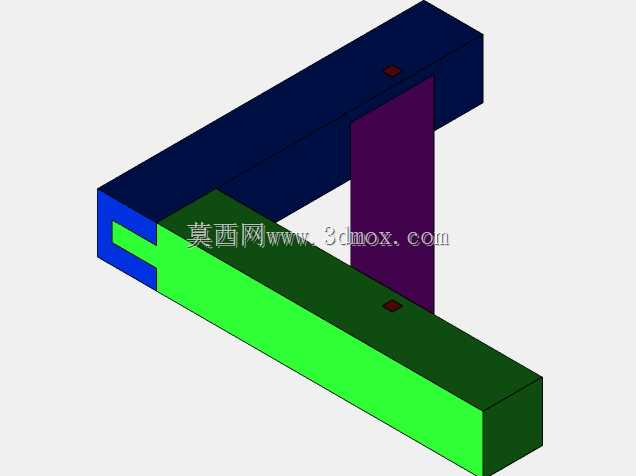

带榫卯互锁结构的彩色三角连接垫片

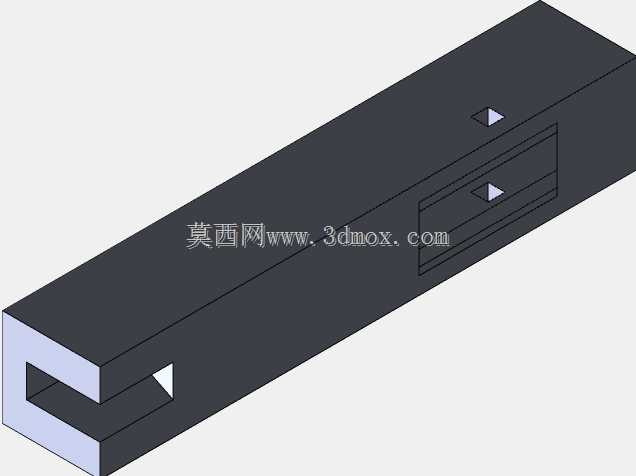

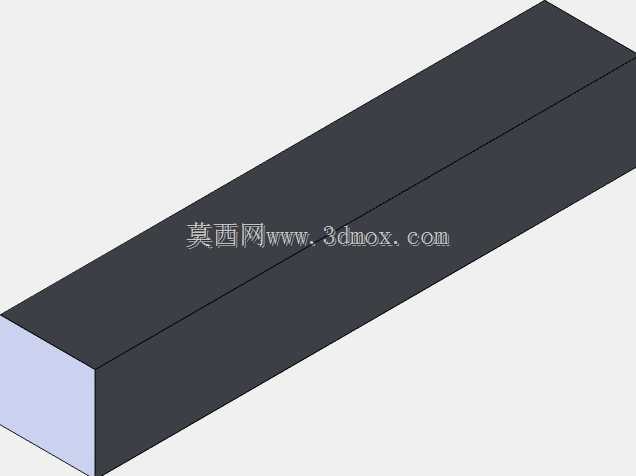

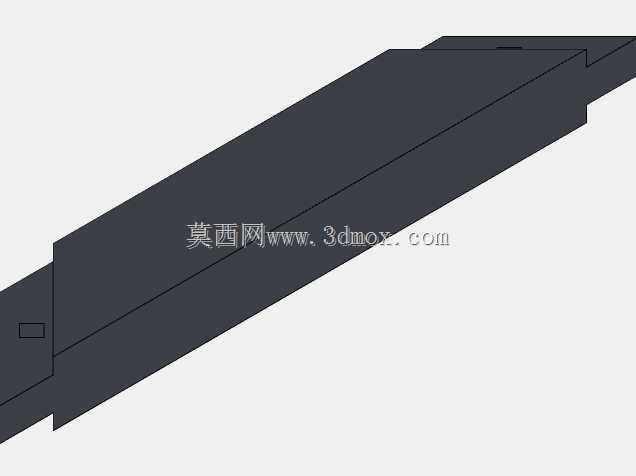

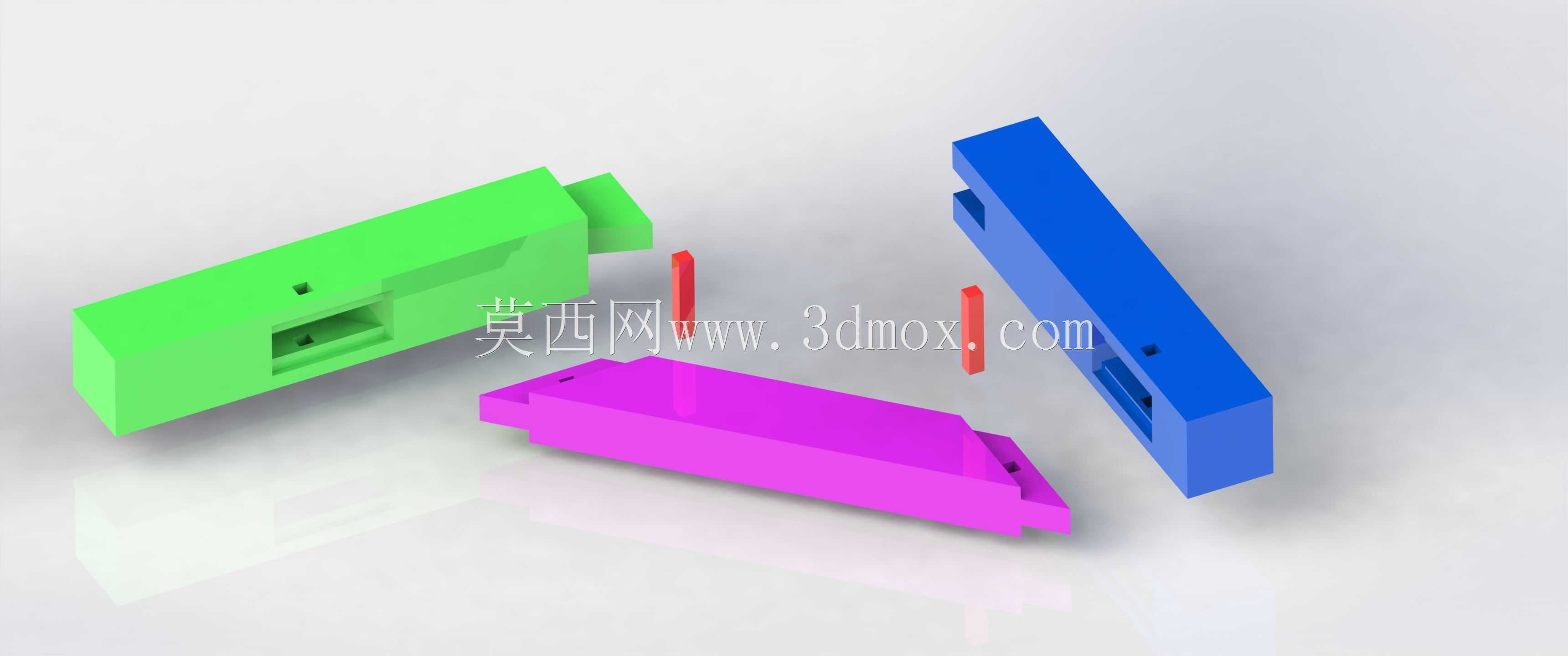

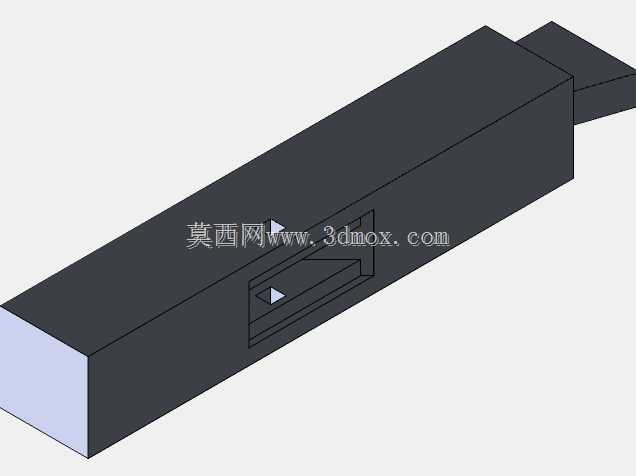

这类带榫卯互锁结构的三角垫片，常应用在模块化框架拼接、轻型工装台架组装、展示道具搭建等需要快速拼接且具备一定抗错位能力的场景中，区别于传统平垫片仅靠摩擦力实现防松的逻辑，它通过三个边侧的榫头与卯槽互相嵌合，能在多构件交汇的三角节点处抵消横向剪切力，避免拼接后构件受侧向力出现移位松脱。从实际使用场景来看，在铝型材框架的三角转角节点处，这类垫片可以垫在三根型材的交汇端面，不需要额外打定位销，仅靠螺栓锁紧时的挤压力就能让相邻垫片的榫卯结构完全咬合，安装时不需要复杂的对位工装，三个边的榫卯结构做了导向倒角，拼接时顺着倒角滑入就能自动对齐，能大幅降低现场组装的对位时间。设计上采用等边三角的外形轮廓，三个侧边的榫卯结构完全对称，没有安装方向的区分，现场装配时不需要辨别方向，任意一个边的榫头都能嵌入相邻垫片的卯槽，适配多组垫片连续拼接的环形或框架结构需求。垫片的主体厚度根据常规框架连接的间隙设定，安装后不会出现型材端面贴合不严的问题，榫头的突出高度与卯槽的深度做了等尺寸匹配，锁紧后三个拼接面完全贴合，没有多余的间隙累积，能保证整个拼接节点的平面度。从结构受力角度看，三角结构本身具备较好的结构稳定性，搭配榫卯的互锁结构，在承受垂直于垫片平面的压力时，力会顺着三个边的榫卯结合面分散到相邻的三个连接构件上，不会出现应力集中在单个螺栓孔位的问题，相比普通的圆形或方形平垫片，在三角交汇节点的受力分布更均匀。在一些需要反复拆装的模块化展架、教学实训用拼接模型、小型设备的可调框架上，这类互锁垫片不需要额外的粘接或焊接，仅靠螺栓锁紧就能实现可靠连接，拆装后可以重复使用，不会因为拆卸出现结构损坏。设计时特意将榫卯的配合间隙控制在小间隙配合范围，既保证安装时能顺利滑入，又不会因为间隙过大导致拼接后出现晃动，三个角位置做了圆弧过渡，避免安装时尖锐边角划伤操作人员，也能减少应力集中导致的边角开裂问题。在实际选型时，需要匹配对应型材的端面宽度，垫片的三个边长度要与型材端面的贴合尺寸对应，保证锁紧后整个垫片完全压在型材端面上，不会出现局部悬空导致的受力不均，螺栓孔位设置在垫片的中心位置，锁紧力能均匀分散到三个榫卯结合面上，不会出现单侧受力翘起的问题。
