互锁式端部对接连接扳手结构设计

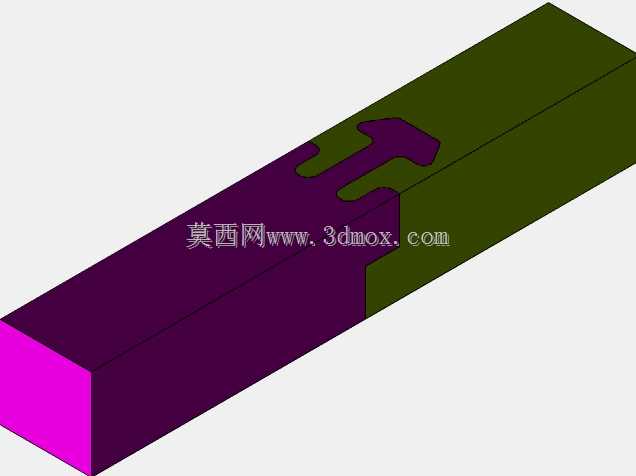

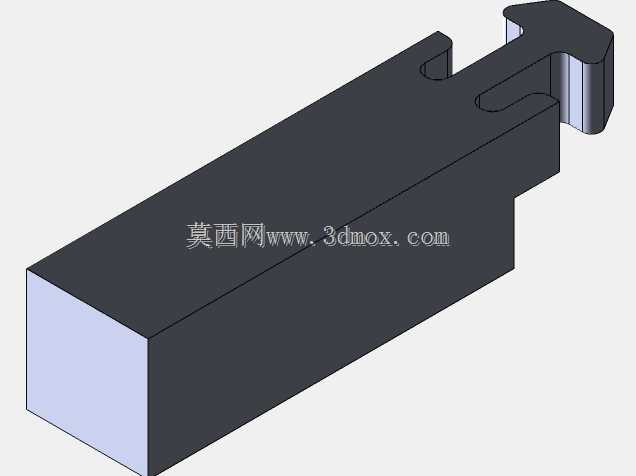

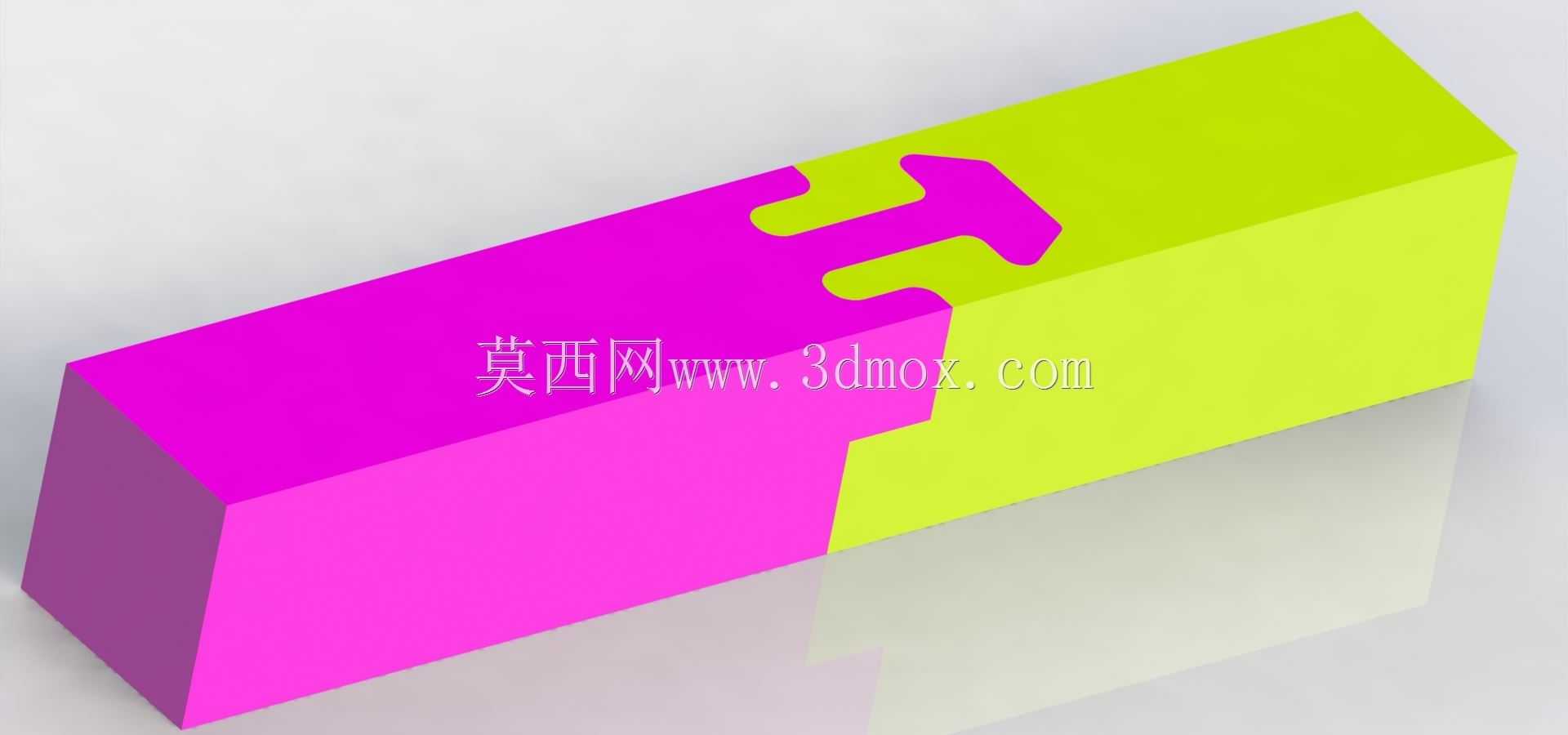

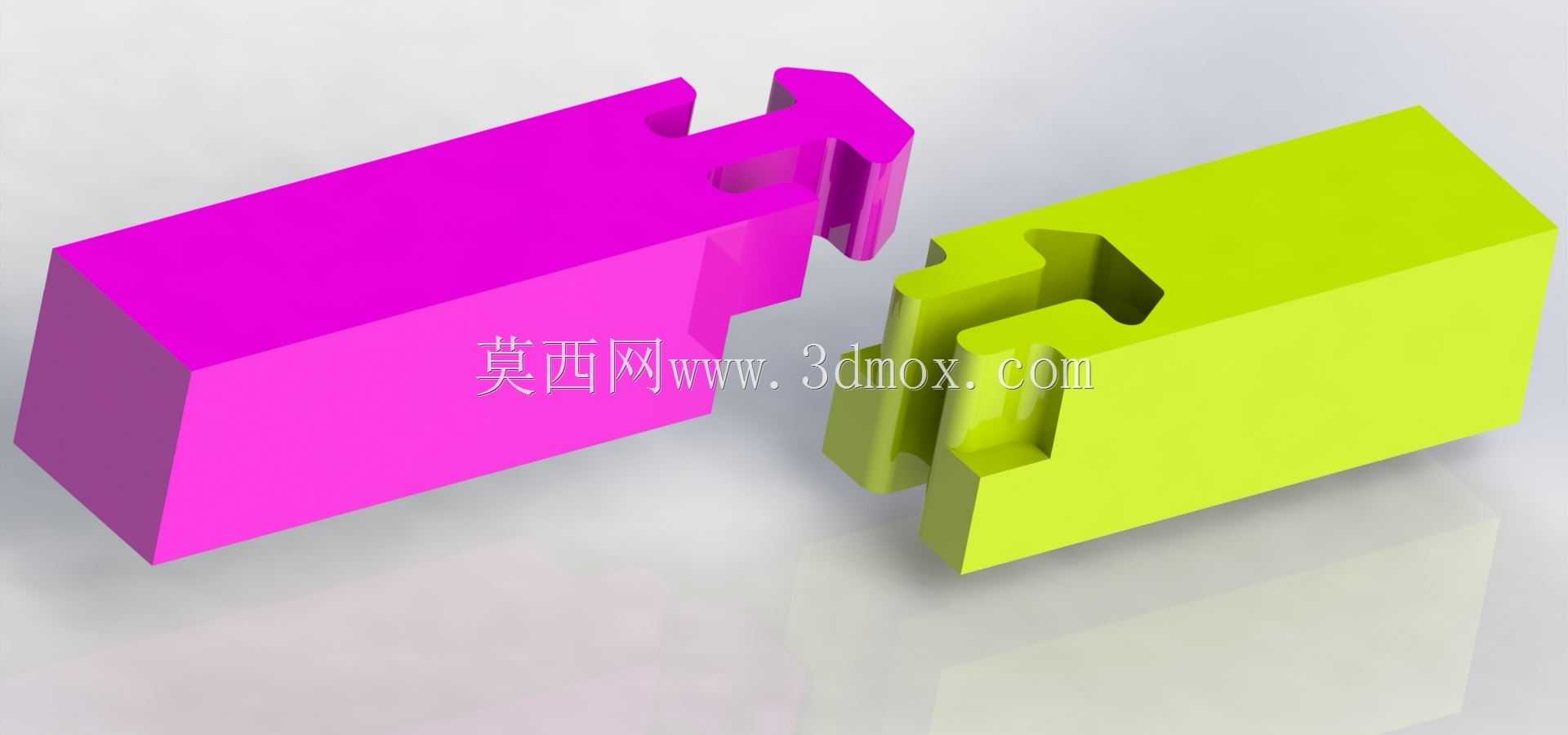

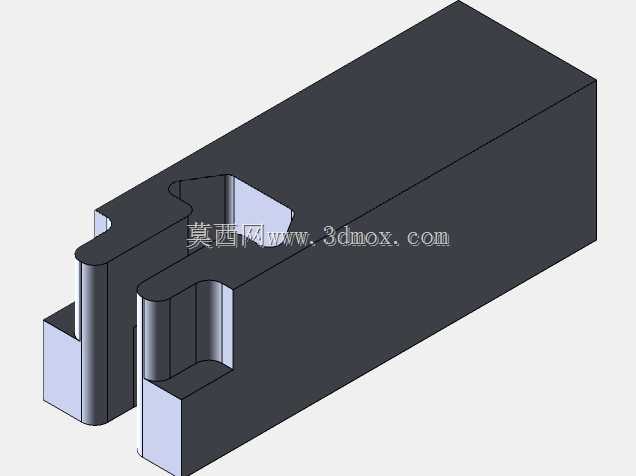

这类端部对接连接结构常应用在模块化快装工装、轻型输送线分段对接、小型实验台架拼接场景中，区别于传统螺栓紧固的连接形式，该结构依靠自身凹凸咬合的型面实现两个型材段的快速对位与锁合，无需额外配套紧固件即可完成初步定位，大幅缩短现场装配的对位调整时间。从结构功能来看，该连接件的咬合型面采用箭头状凸榫与对应凹槽的配合形式，凸榫两侧设置限位挡边，装配时仅需沿型材轴向将两段构件对位推入，即可实现径向与周向的双向限位，避免对接后出现横向窜动或相对转动，在承受轴向拉压载荷时，咬合面的倾斜接触面可将部分轴向力分解为垂直于贴合面的正压力，提升连接结构的抗脱开能力。设计过程中优先考虑了装配容错性，凸榫的导入端设置了微小的导向斜角，即便两段型材存在毫米级的对位偏差，也可顺着导向斜面滑入配合位，降低现场装配的对位精度要求，适配非熟练操作人员的快速作业需求。外形方面，该连接件与配套的方形型材段外轮廓完全齐平，对接完成后无突出的连接耳、螺栓头结构，外表面平整无凸起，可应用在对外观平整度有要求的防护栏、设备外框架、展示台架等场景，避免突出构件剐蹭操作人员或勾挂外部管线。安装边界上，该结构的配合段长度与型材截面边长形成固定比例，咬合深度覆盖型材截面近三分之一的高度，保证配合面有足够的接触面积分散载荷，无需在型材侧壁额外打孔，不会破坏型材自身的结构强度，适配标准截面的空心铝型材、工程塑料型材的端部连接，也可根据实际载荷需求调整咬合面的接触面积与壁厚，应用在不同承载等级的框架连接场景中。在日常维护场景中，这种无额外紧固件的连接形式也省去了紧固件松动检查、锈蚀更换的维护工作，仅需检查对接面的贴合间隙即可判断连接状态，在需要频繁拆装调整的模块化工装场景中，可大幅降低拆装的工作量，提升工位调整的效率。
