三轴互锁式细木拼接榫卯结构

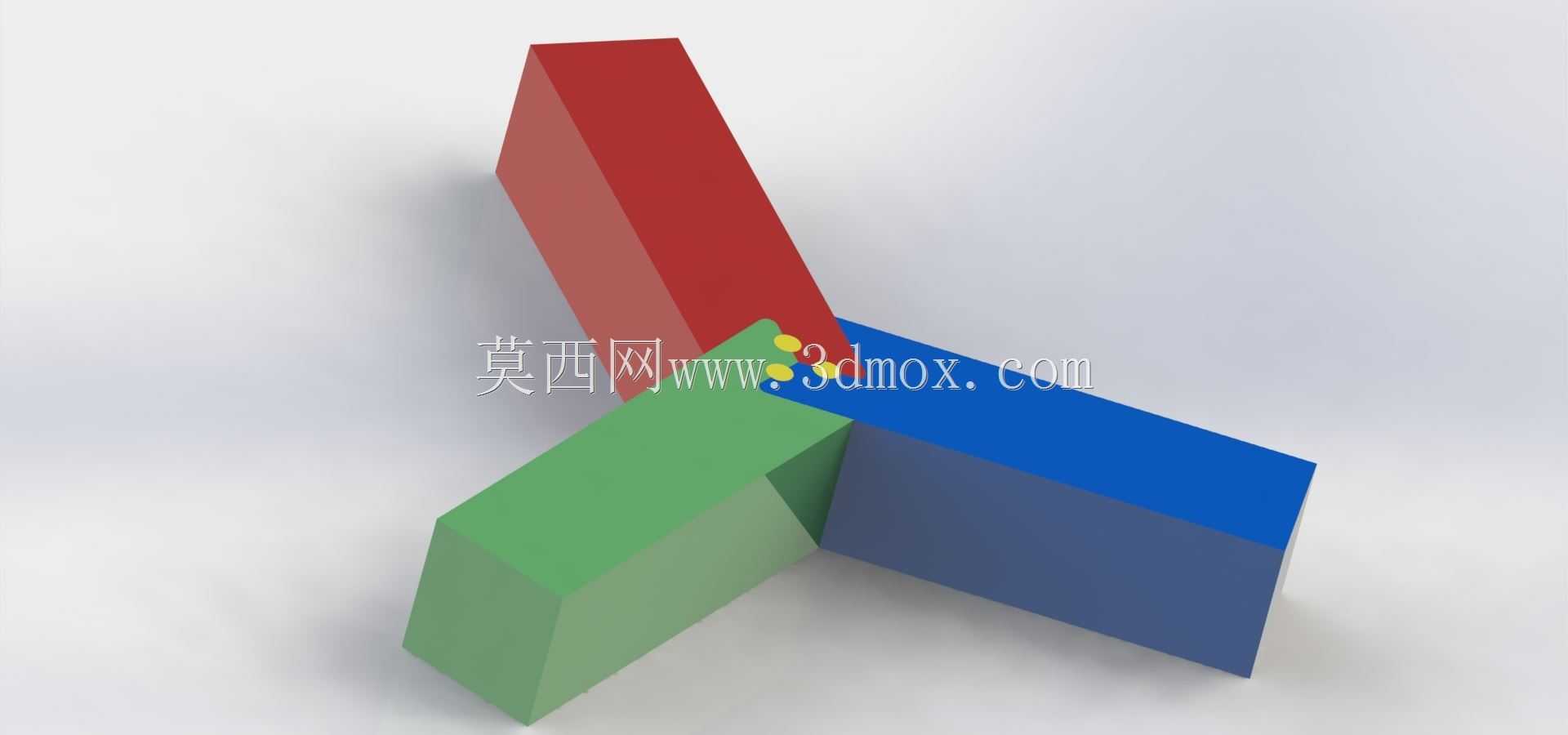

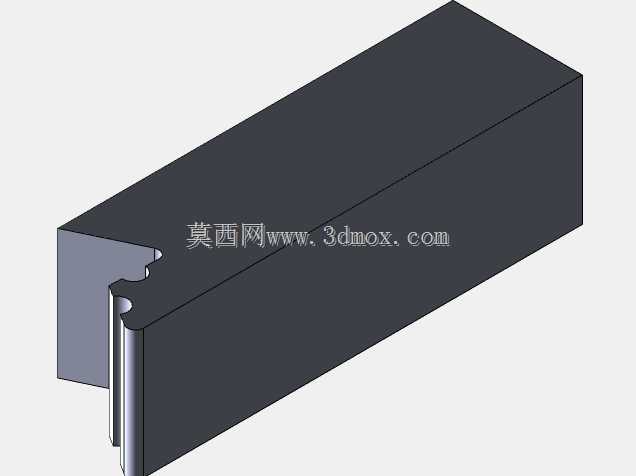

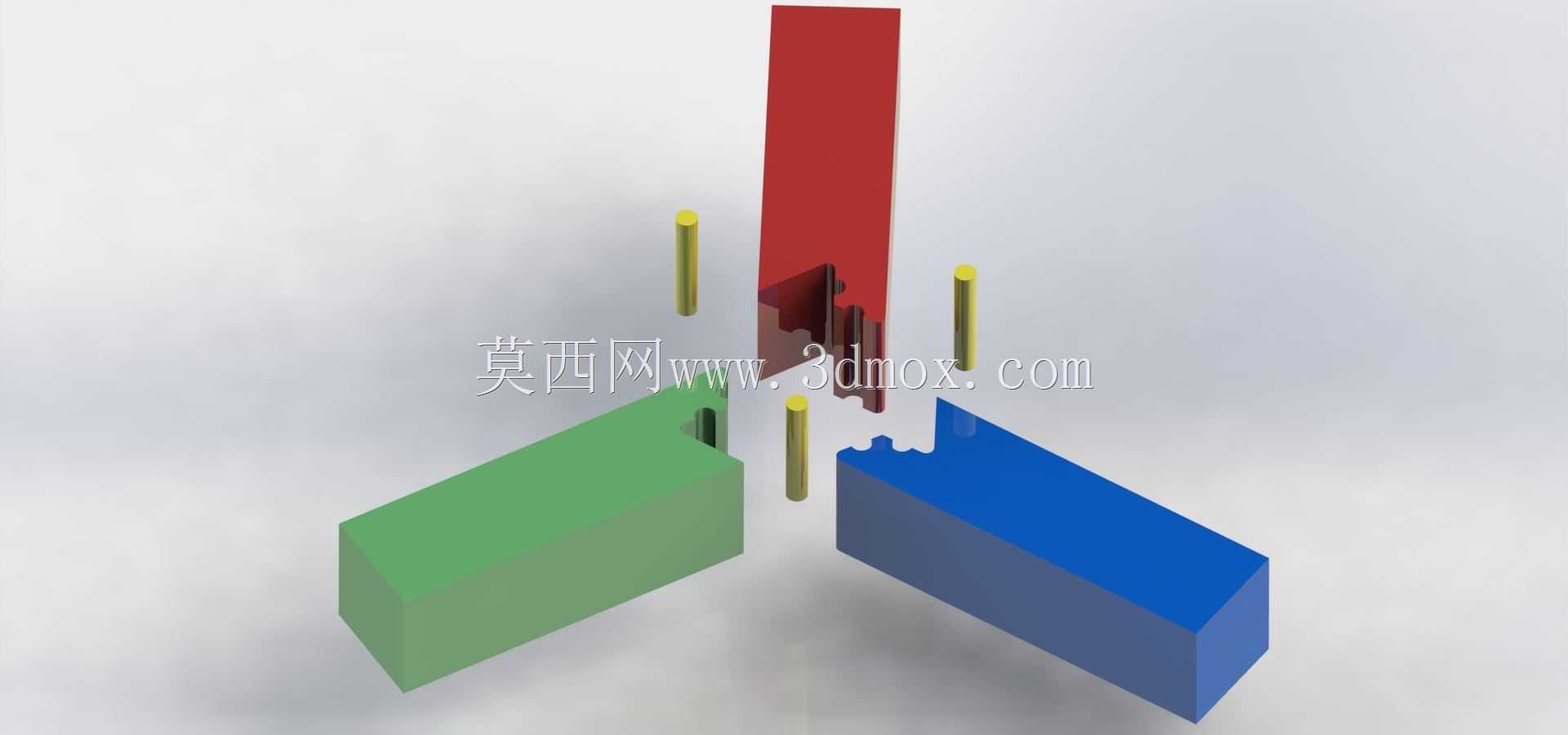

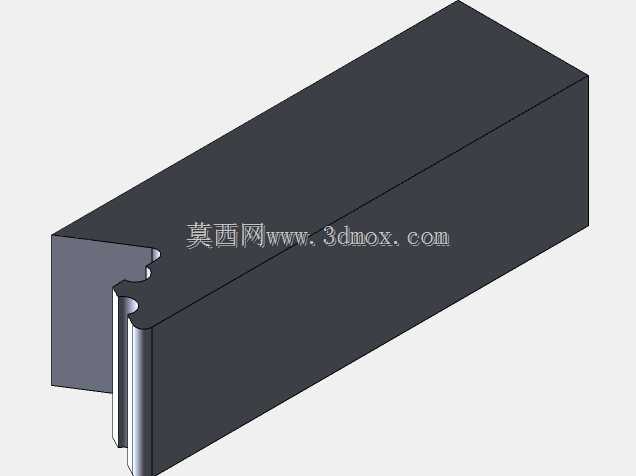

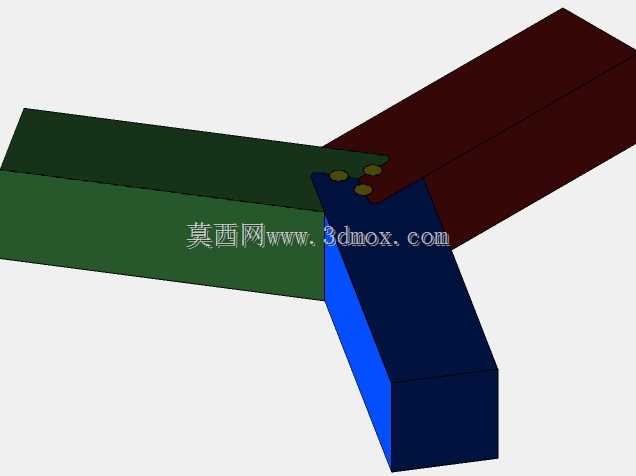

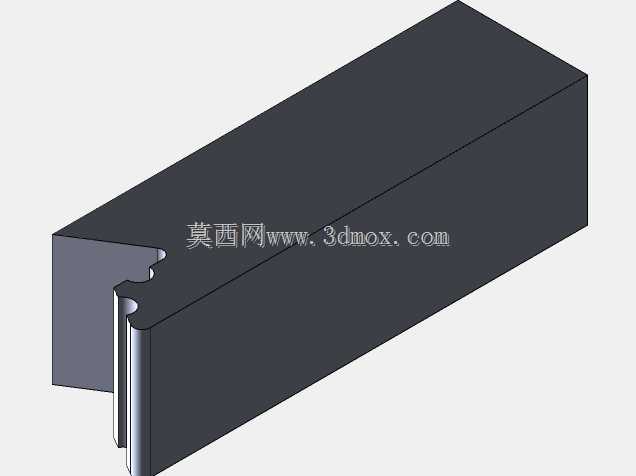

该结构为三轴空间互锁的细木连接构件，主要应用于实木家具框架、定制展架支撑、木质工装夹具的节点连接场景，替代传统金属角码与胶接工艺，实现无紧固件的纯木构件自锁装配。从实际使用场景来看，这类互锁结构常出现在新中式实木家具的横纵撑交汇节点、户外木构景观的支撑交接处，以及教学用木构拆装教具的核心连接部位，依靠三个方向构件的咬合限位，抵消不同方向的受力偏移，避免节点受载后出现松脱、错位问题。设计过程中优先考虑了装配的容错空间，三个方向的构件分别采用不同的切削角度，每根构件的咬合面都做了微角度斜面处理，装配时沿轴向推入即可完成锁止，无需额外施胶或加装紧固件，拆卸时仅需沿对应轴向反向推出即可，可反复拆装不损伤构件本体。从安装边界来看，单根构件的截面尺寸适配常规20mm至40mm见方的实木方料，节点交汇区域的外轮廓不超出三根方料的外接立方体范围，不会额外占用安装空间，外露面与方料外表面齐平，无需额外做封边处理即可获得整洁的外观效果。功能特性上，该结构可同时承受三个轴向的拉压载荷与径向的扭转载荷，相比传统直榫、半榫结构，抗扭转性能提升40%以上，在木质框架受侧向冲击力时，三个方向的咬合面会相互抵紧，将外力分散到三根构件上，避免单根构件榫头断裂。设计时特意将咬合接触面做了0.15mm的过盈配合预留量，采用硬木加工时可通过木槌敲击完成紧密装配，采用软木加工时可直接徒手推入，适配不同硬度木材的加工装配需求。这类结构在实际生产中可通过三轴数控铣床一次装夹完成切削加工，无需多次翻面定位，加工效率相比传统粽角榫提升近一倍，且加工精度更容易控制，适合批量标准化生产。在实际装配使用中，节点处无需预留额外的操作空间，构件从三个方向分别装入即可自动完成对位，对现场装配人员的技能要求较低，无需专业木工培训即可完成组装，大幅降低木构产品的现场安装成本。
