燕尾槽式快换对接接头结构设计

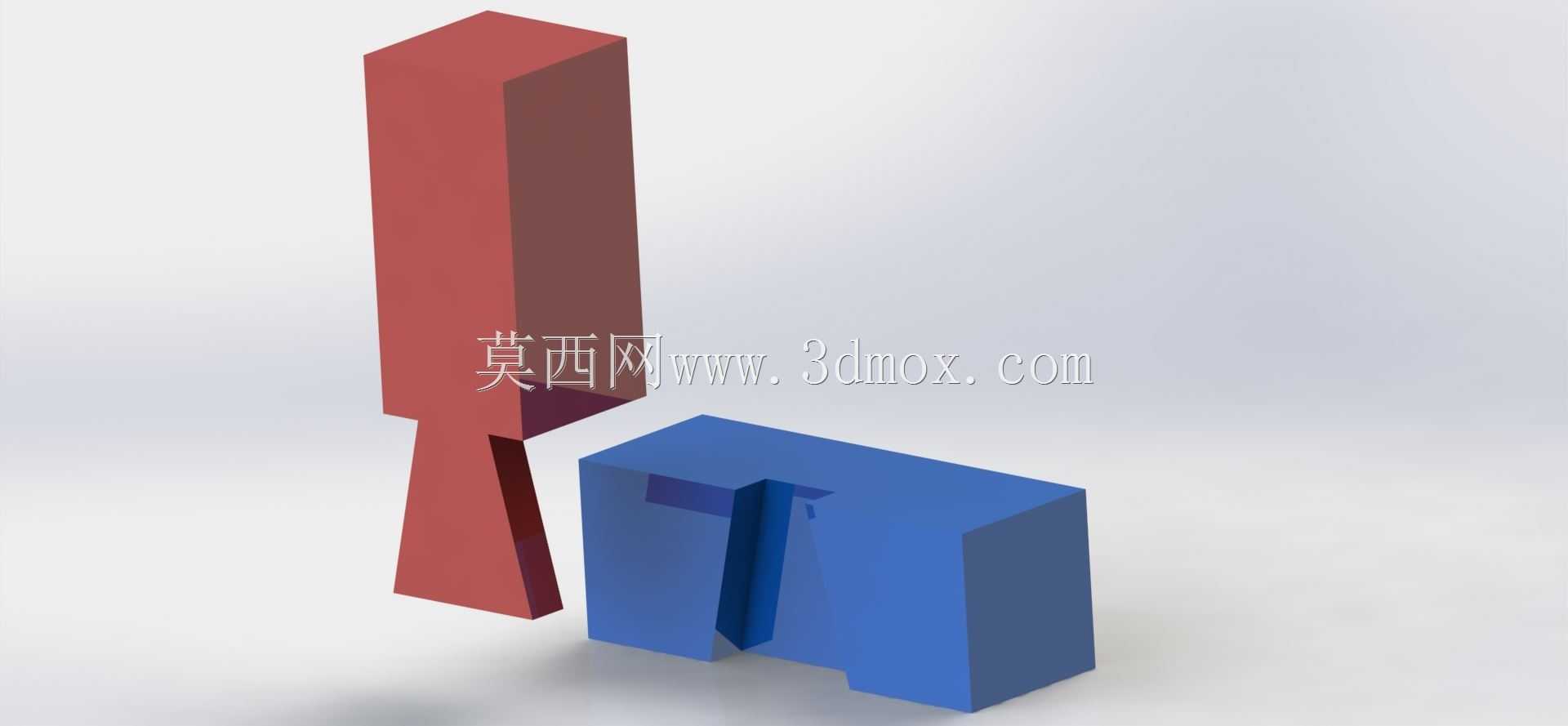

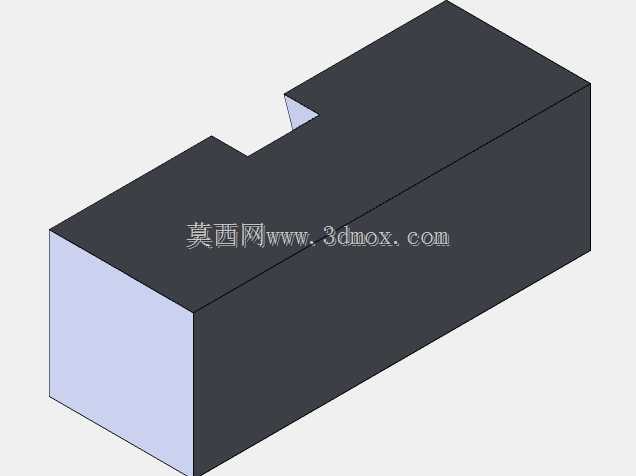

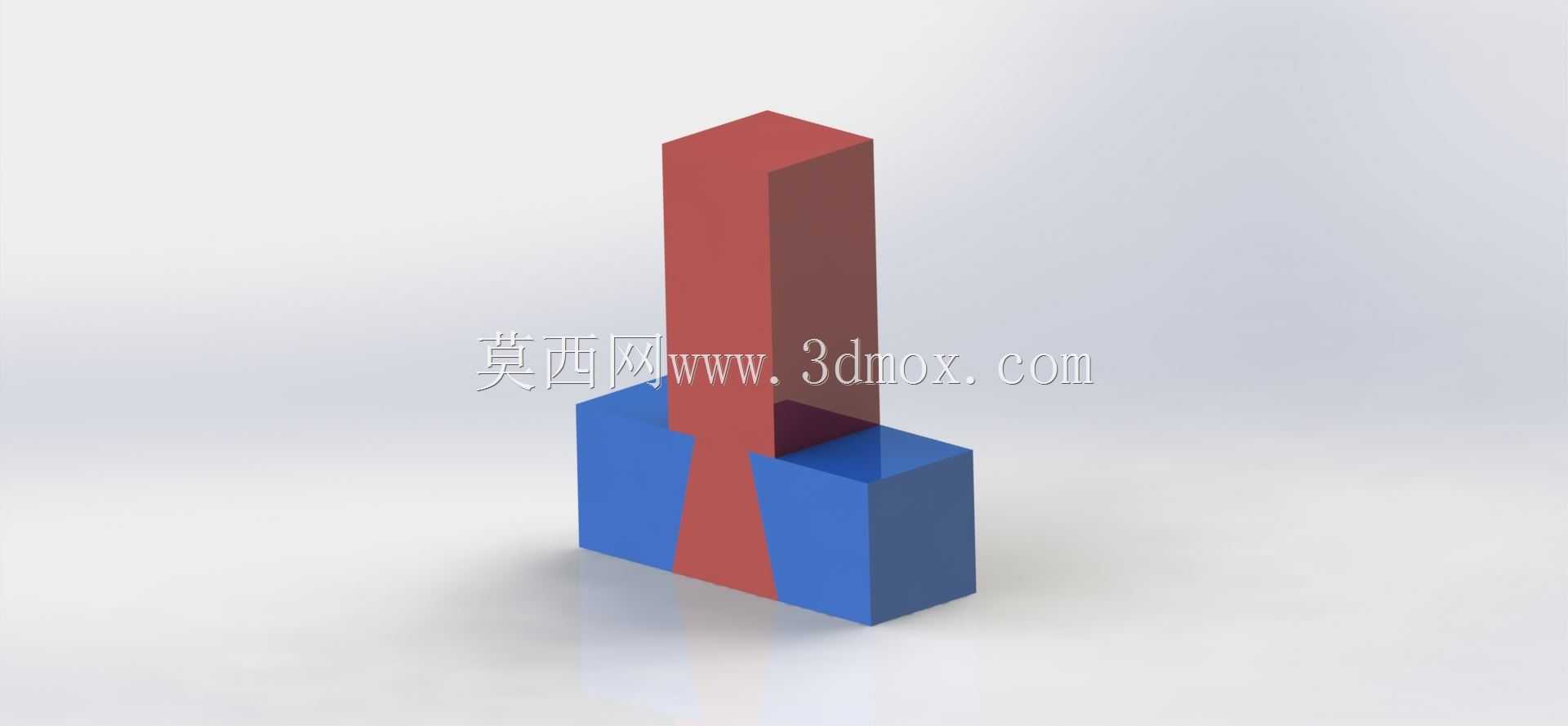

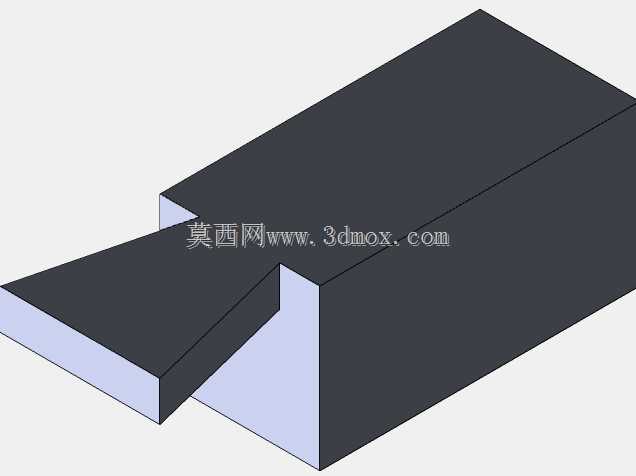

这类燕尾槽式对接结构在工业装配场景中应用十分广泛，常见于工装夹具快换、模块化型材拼接、小型设备组件快速对位安装等场景，核心作用是实现两个构件的无紧固件快速对接与定位，减少拆装环节的紧固件操作时间，提升装配与换型效率。从结构设计逻辑来看，公头采用带锥度的燕尾凸台结构，母头对应开设同锥度的燕尾凹槽，装配时沿槽体轴向推入即可完成自锁式定位，锥度的选取经过反复校核，既保证装配时的导向顺滑性，避免卡滞，又能在装配完成后限制垂直于插接方向的所有自由度，无需额外定位销即可实现较高的对位精度，常规加工精度下重复定位误差可控制在0.1mm以内，满足多数普通工业装配的精度要求。外形尺寸方面，公头主体为长方体基座，下方延伸的燕尾凸台长度约为基座高度的二分之一，凸台两侧锥角统一为60度，保证插接时的受力均匀性，母头的凹槽深度与公头凸台高度完全匹配，基座外形尺寸与公头基座保持一致，安装时两个构件的基座端面可完全贴合，无突出错位，安装边界上需要预留至少1.2倍凸台长度的轴向操作空间，用于完成插接推入动作，径向方向无需额外预留操作空间，可紧密贴合相邻构件安装，空间利用率较高。实际使用中，这类接头可承受一定的径向拉拔力与剪切力，适用于受力不大但需要频繁拆装的模块化组件连接，比如小型自动化设备的工位快换模块、展会搭建的型材快速拼接、工装治具的快速替换等场景，相比传统的螺栓连接，拆装效率可提升70%以上，且不会出现紧固件丢失、滑牙等常见问题。设计过程中需要重点关注燕尾槽的配合公差，间隙过大会导致装配后晃动，定位精度不足，间隙过小则会出现装配卡滞，甚至多次拆装后出现磨损咬死的问题，通常采用H7/g6的间隙配合，既保证活动顺畅，又能控制配合间隙在合理范围内，同时槽体与凸台的边缘需要做0.2mm的倒角处理，去除加工毛刺，同时提升插接时的导向性，避免硬对硬磕碰导致的结构损伤。
