顶端式四件式拼接对接连接接头结构

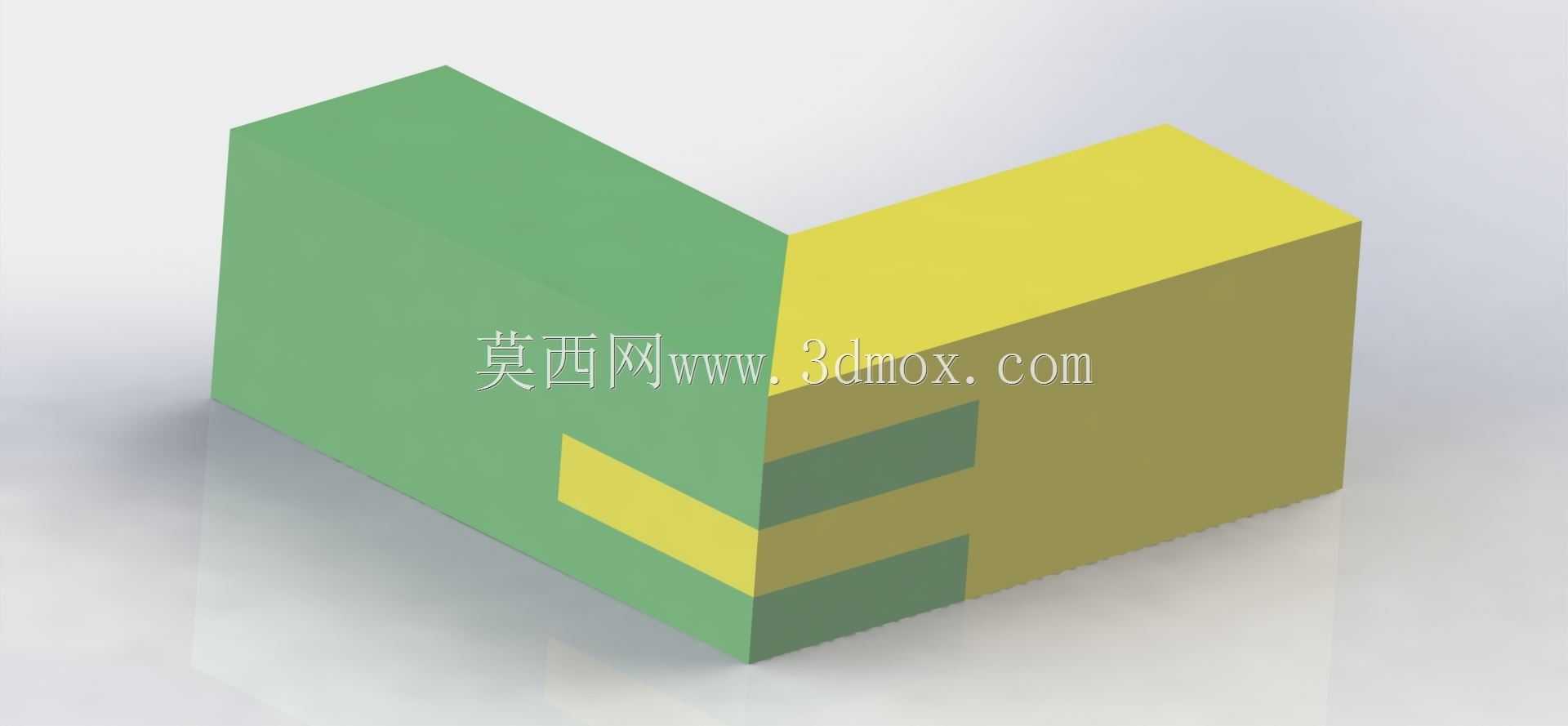

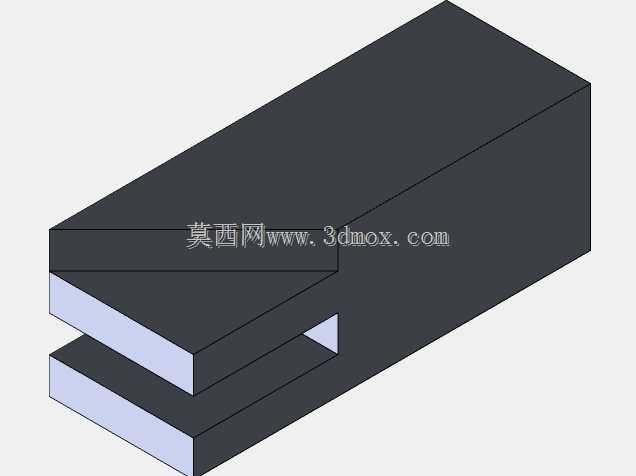

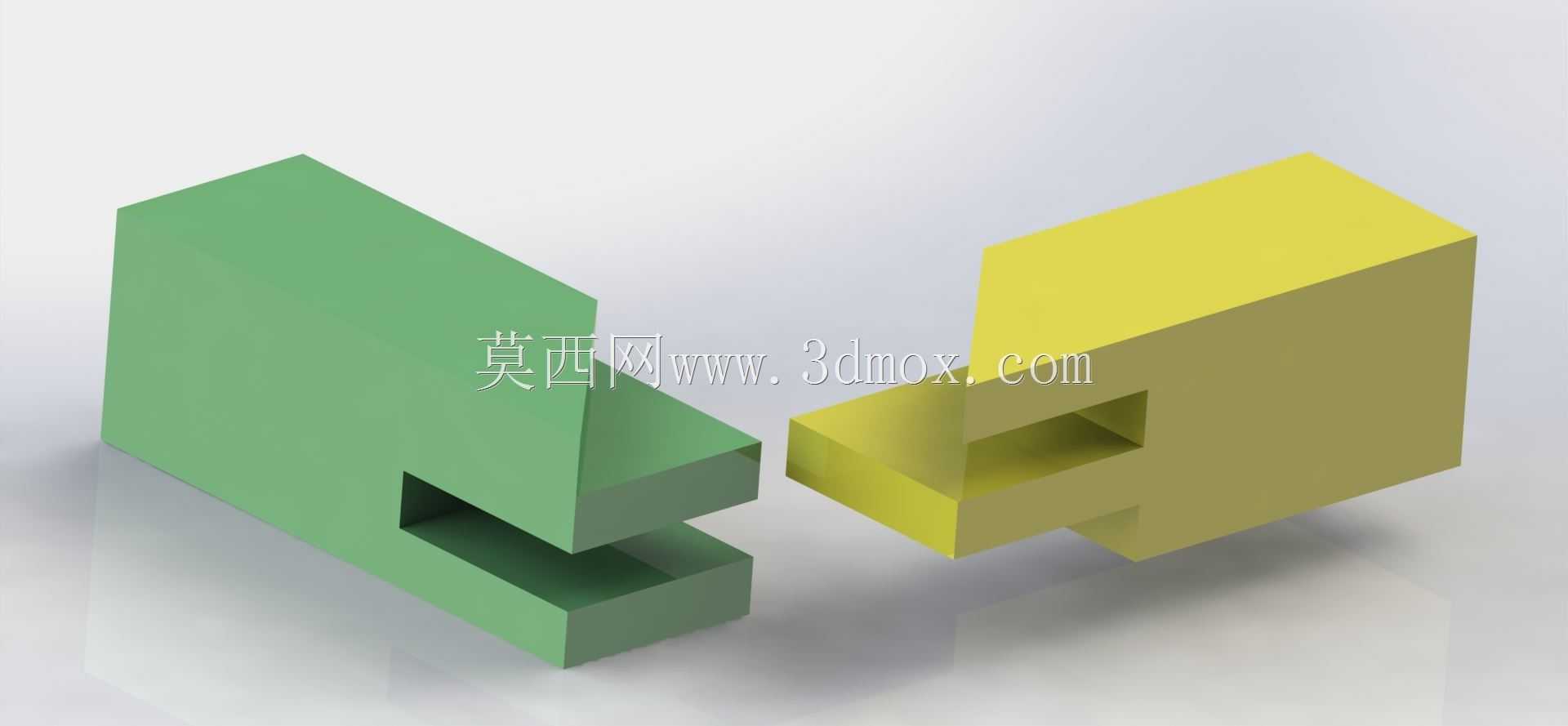

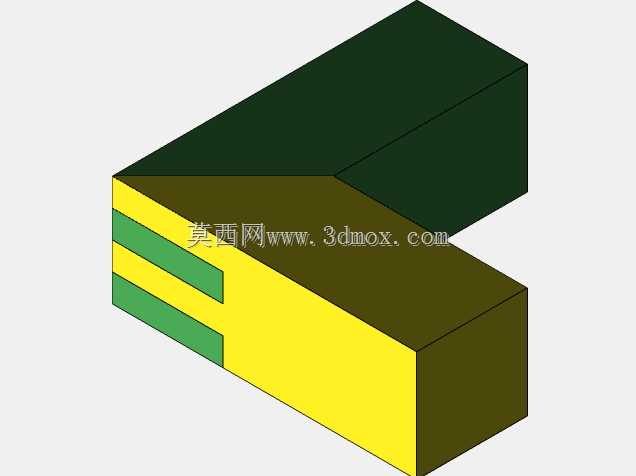

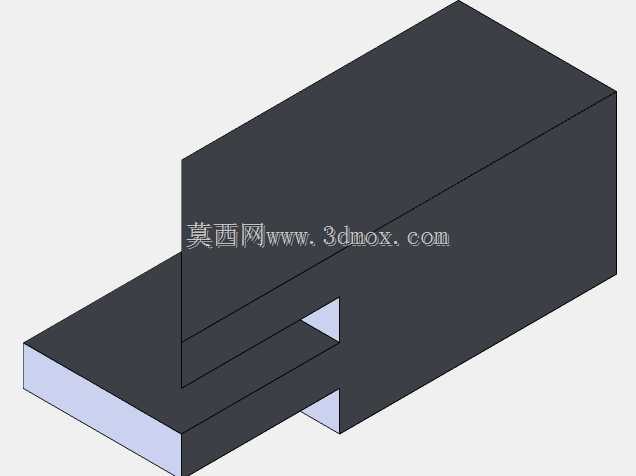

这类插接式对接接头在模块化机架搭建、工业铝型材框架组装、输送线侧护板快速拼接、小型设备外壳装配式连接场景中应用十分广泛，区别于传统螺栓紧固的连接形式，该结构依靠公母端的型面互锁实现快速对位与初步固定，无需额外辅助定位工装即可完成两个构件的对齐作业，在小批量非标设备组装、现场临时管线支架搭建、可拆卸式防护栏拼接场景下，能大幅降低现场安装的对位难度，减少紧固件的使用数量，提升装配作业效率。从结构设计逻辑来看，该接头采用对称式的凹凸咬合结构，公端的凸台与母端的凹槽采用等间隙配合设计，单边预留0.1-0.2mm的装配公差，既可以保证插接过程的顺畅性，避免加工误差导致的装配卡滞，又能在插接完成后限制两个连接件在垂直于插接方向上的自由度，配合侧面的紧定螺钉或者卡扣结构，即可实现沿插接方向的锁止，防止受外力拉扯时出现松脱。在外形尺寸与安装边界层面，该接头的整体外轮廓与所连接的型材端面尺寸保持一致，安装完成后不会在构件外侧形成突出的连接结构，能保证框架外表面的平整性，适配需要在框架外侧安装护板、面板的使用场景；凹槽的深度设计为凸台长度的90%，保证插接到位后两个构件的端面完全贴合，不存在装配间隙，避免拼接位置出现积尘、积液的问题，适配食品加工、洁净车间等对卫生条件有一定要求的设备搭建场景。实际使用过程中，该结构的受力特性也经过针对性优化，咬合面的受力方向与构件常见的受拉、受剪方向垂直，能将外部载荷均匀分散到整个咬合型面上，避免局部应力集中导致的结构变形，相比单销定位的连接结构，该四件式的咬合结构接触面积更大，能承受更高的横向剪切载荷，在中等载荷的框架连接场景下无需额外加装加强角件即可满足结构强度要求。设计过程中还考虑了加工工艺的适配性，所有的凹凸型面均采用直角过渡结构，可直接通过铣削、挤出成型工艺完成加工，无需特殊刀具或者复杂的成型工序，无论是金属材质的机加工件还是工程塑料材质的注塑件，都能以较低的成本完成批量生产，适配不同成本预算的项目需求。在装配流程上，操作人员仅需将两个构件的公母端对齐，沿轴向推压到位即可完成初步连接，后续根据实际载荷需求选择是否加装紧固件锁止，整个装配过程无需专业技能，普通作业人员经过简单说明即可完成操作，能有效降低现场安装的人工成本，也方便后期设备的拆解维护，需要调整框架结构时，仅需拆除锁止件即可将接头分离，不会对构件本身造成损伤，提升了构件的重复利用率。
