凹凸咬合式拼接锁定连接结构

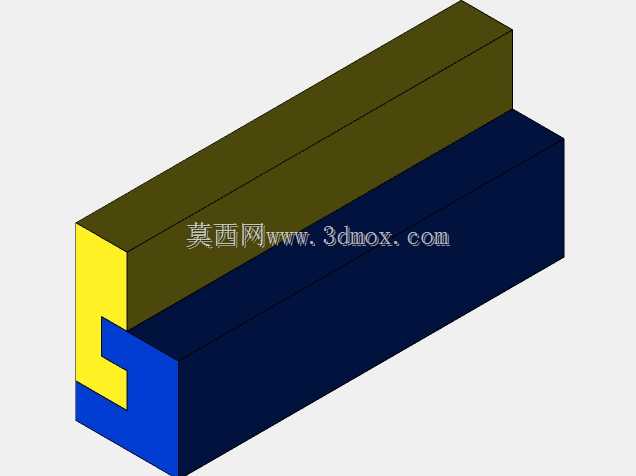

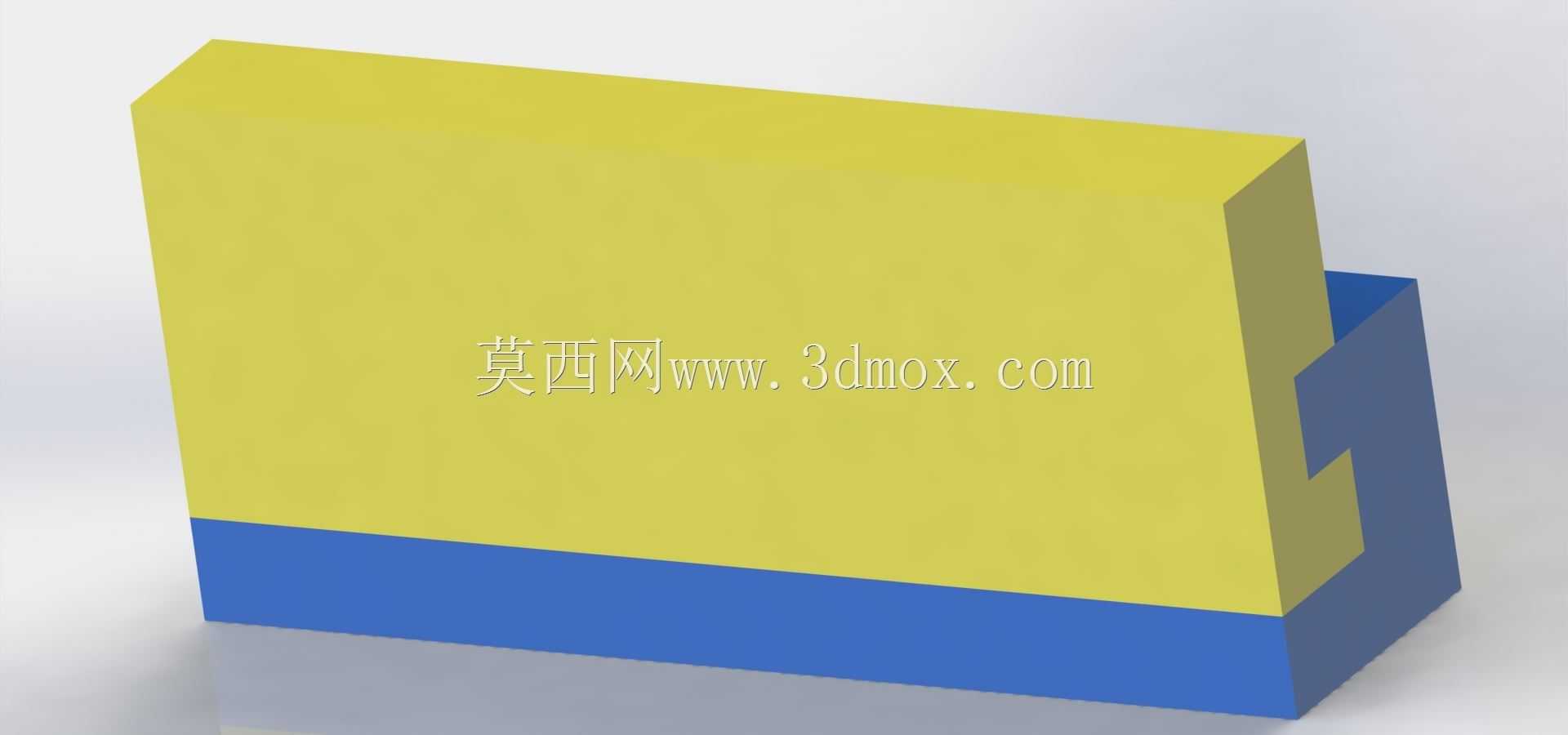

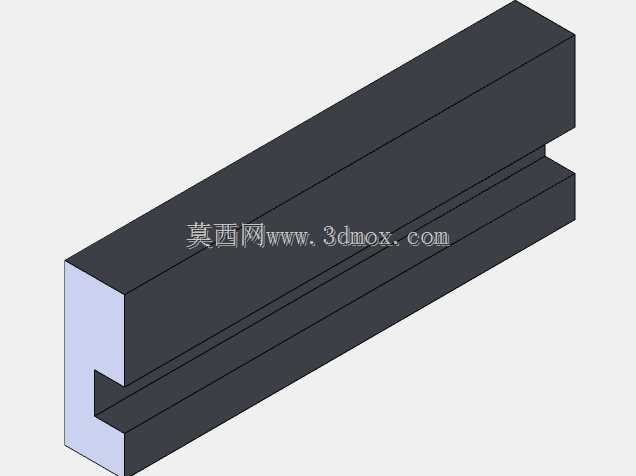

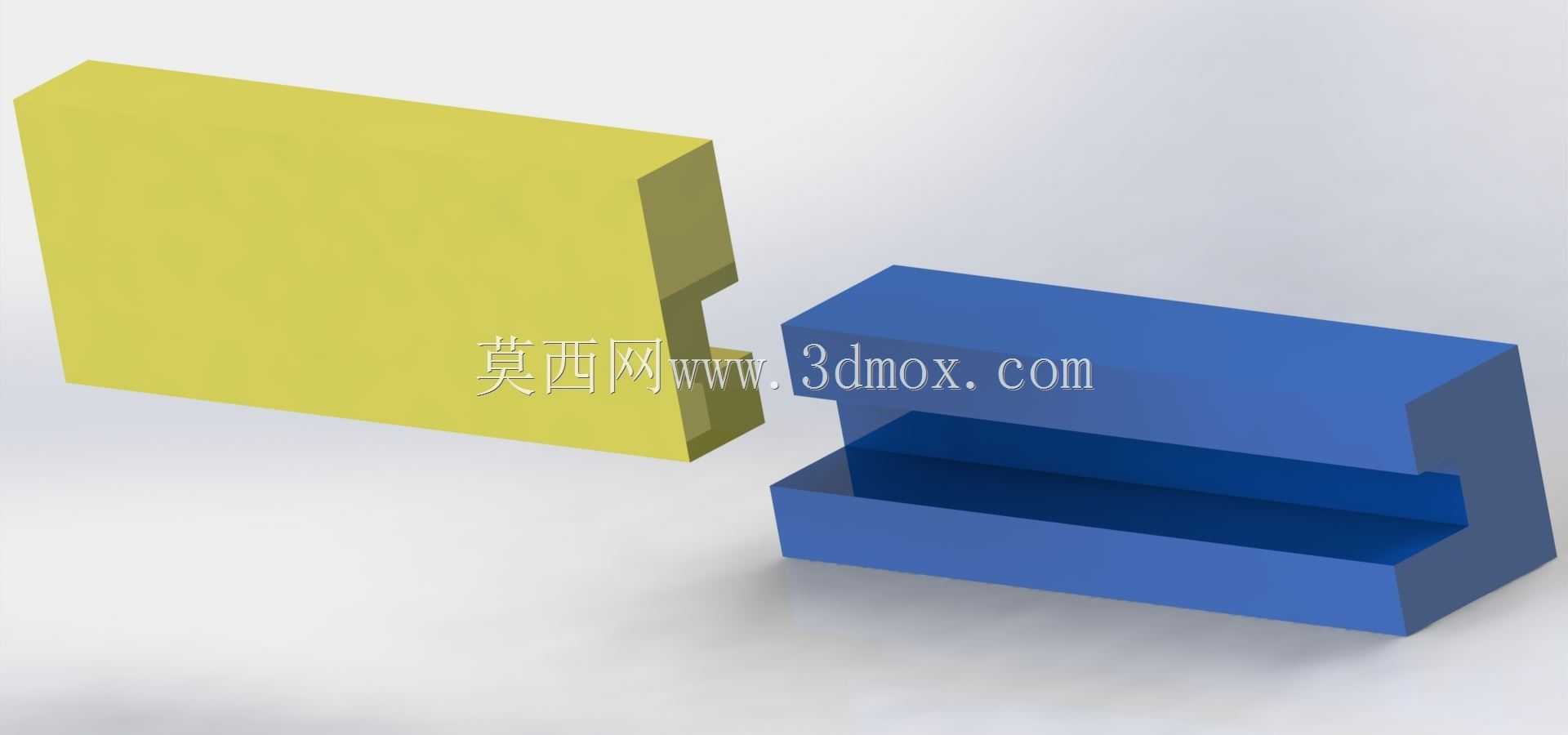

这类凹凸咬合的锁定连接结构，在模块化工装搭建、输送线侧边护板拼接、小型设备外罩快速装配场景中应用十分广泛，区别于传统螺丝紧固的连接方式，该结构无需额外紧固件，依靠两个构件的凹凸型面互相嵌合实现定位与锁止，能大幅减少现场装配的工时消耗，也能避免紧固件松动脱落带来的设备运行隐患。从结构设计逻辑来看，两个连接构件分别设置了对应匹配的凸台与凹槽，其中黄色构件的侧边带有阶梯状凸榫，蓝色构件对应位置开设了同轮廓的凹卯，装配时沿垂直于拼接面的方向推入即可完成嵌合，嵌合后凸榫的阶梯面会与凹卯的内壁形成双向限位，既可以限制两个构件沿拼接面方向的相对窜动，也能避免构件沿垂直拼接面方向意外脱开，在无额外锁止件的前提下实现可靠连接。在实际选型应用时，需要重点关注安装边界的尺寸预留，该类结构的拼接面需要保持足够的平面度公差，通常要求平面度误差控制在0.1mm以内，避免嵌合时出现卡滞或配合间隙过大的问题；凸榫与凹卯的配合公差建议选用H7/h6的间隙配合，既保证装配时的推入顺畅度，也能控制配合后的晃动量在允许范围内。这类结构的外形通常根据安装基体的尺寸做适配调整，图中展示的结构采用矩形块作为基体，凸榫设置在基体拼接侧的中下部位置，对应的凹卯开设在另一基体的对应位置，装配完成后两个基体的外表面保持齐平，不会出现突出的连接结构，能满足设备外罩、防护栏板等对外观平整度有要求的使用场景。在结构强度设计层面，凸榫的根部做了圆角过渡处理，避免应力集中导致的受力断裂，通常该类结构采用ABS工程塑料或铝合金材质加工时，单组锁合结构可以承受50N以上的横向拉脱力，多组并排使用时可以满足大部分轻型模块化构件的连接需求。设计这类结构时还要考虑拆卸便利性，嵌合面的拔模斜度通常设置在1-2度，既不会影响锁止的可靠性，也能在需要拆卸时通过专用工具顺利撬开，不会损坏连接结构本身，可重复拆装次数可达上百次，适合需要频繁拆装维护的设备部件使用。
