拼接式对接铰链连接结构

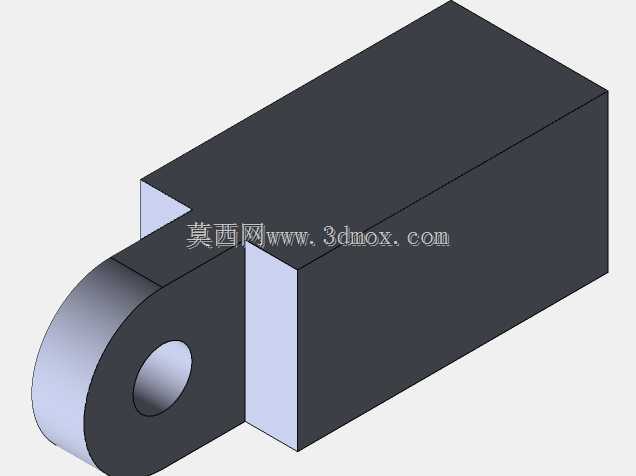

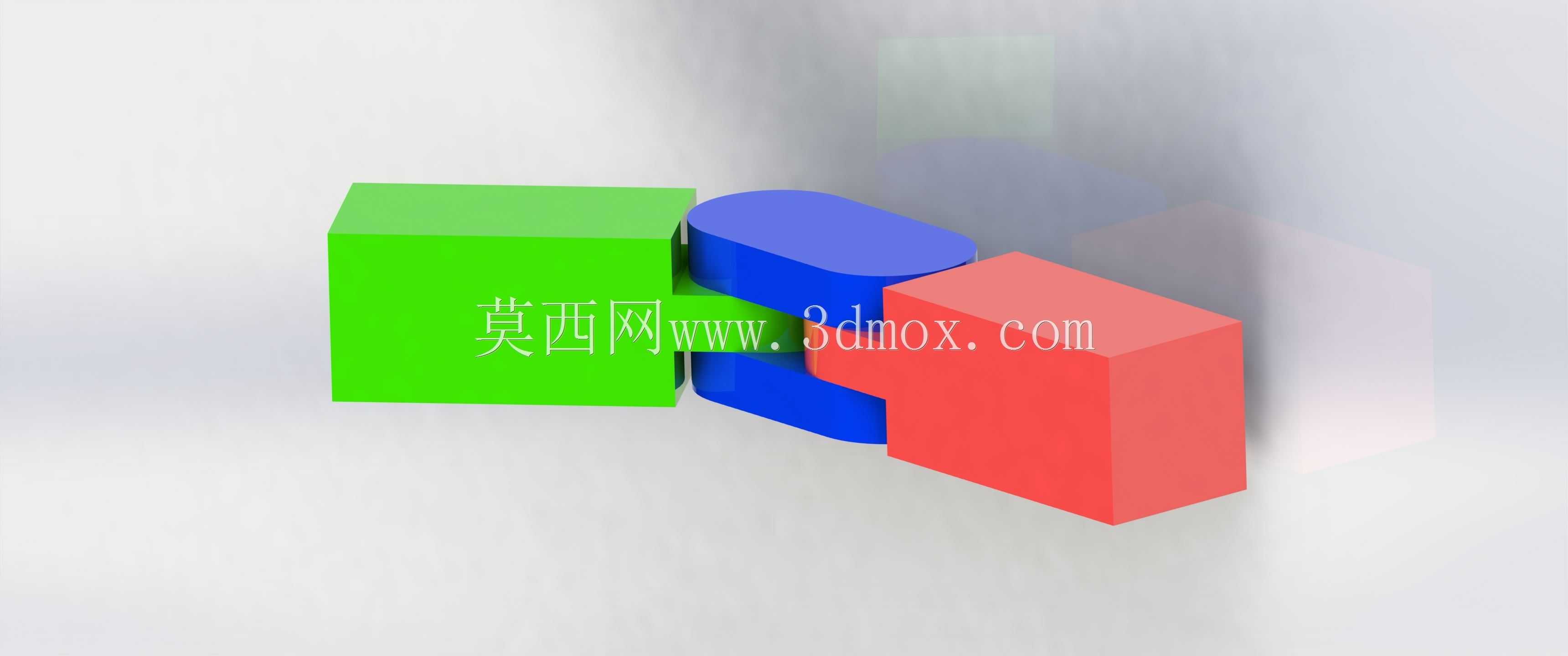

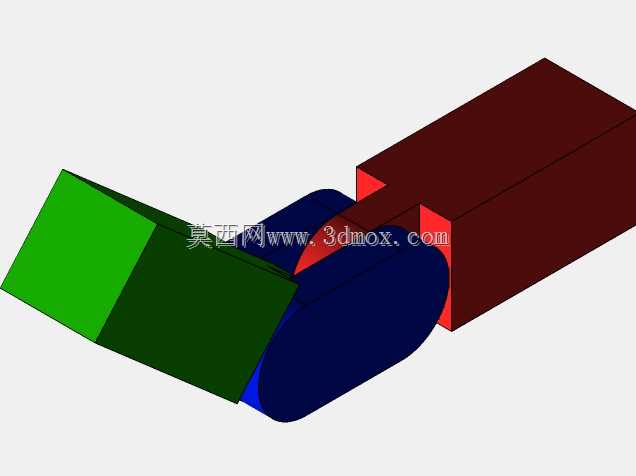

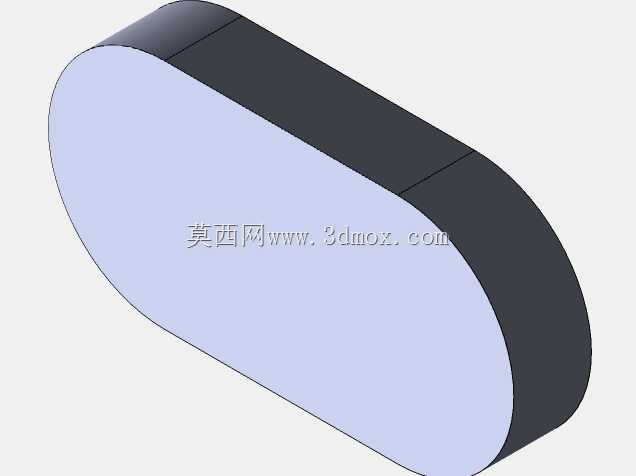

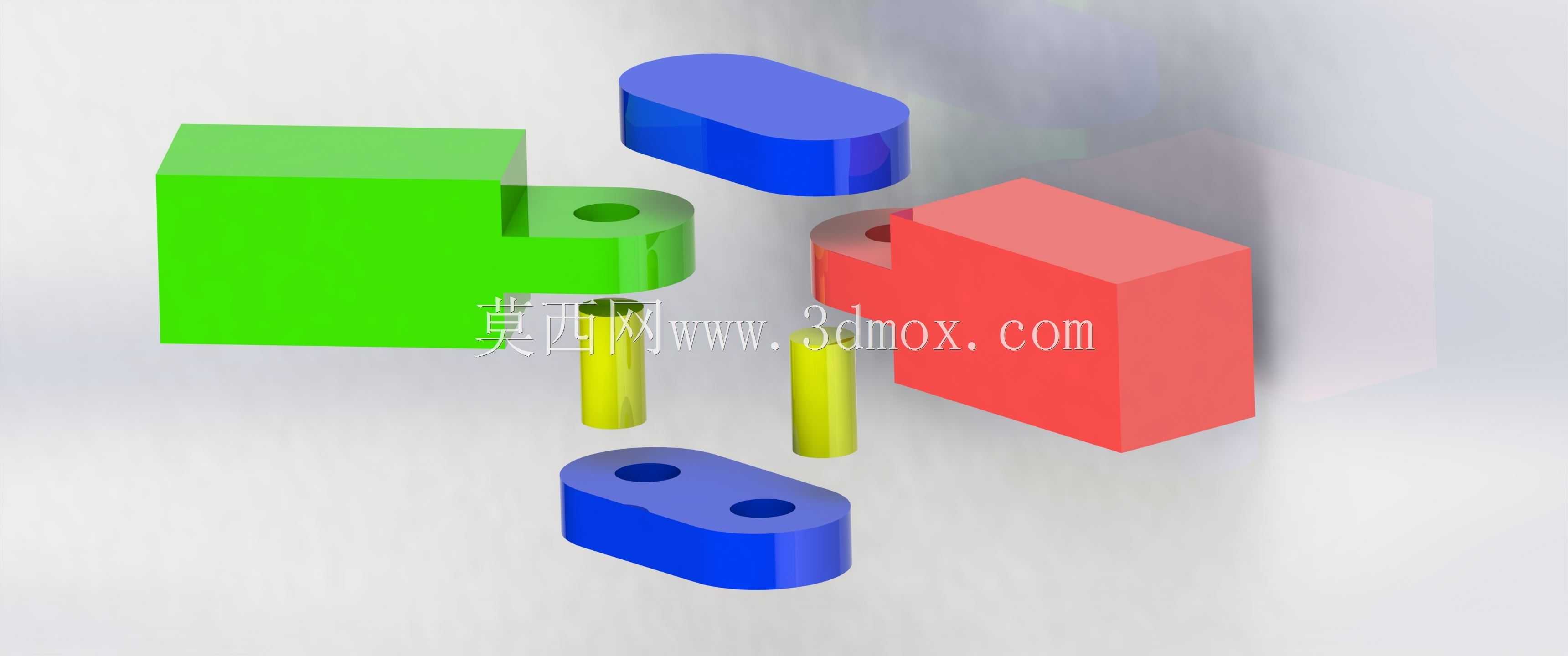

这类拼接式对接铰链结构，在模块化快装工装、小型自动化设备的可拆卸防护门、非标治具的分体拼接段上应用十分广泛，日常做设备改型时经常会用到这类结构来实现两个独立构件的铰接联动，不需要额外焊接或者复杂的紧固件组就能完成两个部件的转动连接。从结构设计逻辑来看，两端的方块安装基体分别对应需要铰接的两个独立构件，安装面预留了足够的锁付空间，现场安装时可以直接通过螺栓将两个基体分别固定在待连接的构件端面上，不需要对原有构件做复杂的型面加工，适配性很强。中间的蓝色铰接段是整个结构的核心转动副，采用了腰型截面的铰接销配合结构，相比传统圆柱销结构，腰型的配合面能承受更大的径向剪切力，在频繁开合的使用场景下不容易出现销杆变形、铰接松旷的问题，同时配合段的接触面积更大，转动时的阻尼感更均匀，不会出现长期使用后转动间隙变大的问题。设计时特意将铰接段的转动轴线控制在两个安装基体的贴合面中心位置，转动过程中两个基体的端面不会出现干涉剐蹭，开合角度可以覆盖0到180度的常规使用需求，不管是做防护门的开合铰接，还是做模块化治具的翻折连接段，都能满足行程要求。安装边界上，两个安装基体的外形做了规整的方块设计，没有突出的异形结构，安装时只需要在待连接构件上预留对应尺寸的平面安装位即可，不需要额外预留避让空间，在空间紧凑的小型设备内部也能顺利布置。这类结构相比传统的合页类铰链，整体强度更高，拼接对接的定位精度更好，两个构件对接时可以通过铰接段的配合面自动对齐，不需要反复调整安装位置就能保证两个连接段的同轴度，在需要频繁拆装的模块化设备上使用时，重复拆装后的定位精度也能保持稳定，不会因为多次拆卸就出现连接错位的问题。日常做结构设计时，这类铰接结构可以直接套用在需要实现两个构件相对转动、同时要求对接后有足够连接强度的部位，省去了从零设计铰接副的时间，也能避免自行设计转动副时容易出现的配合间隙不合理、强度不足的问题。
