钢板网加工专用机床设备三维结构设计

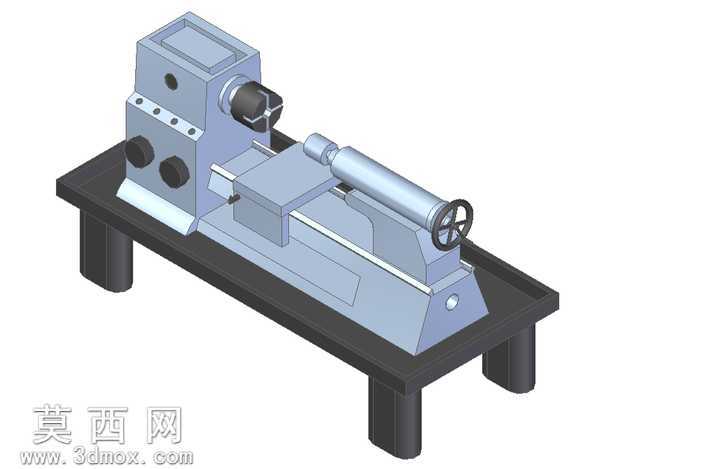

本作品为钢板网加工专用机床的三维建模设计成果，整体采用Pro/Engineer Wildfire5.0完成全参数化建模，完整还原了设备的整机结构与各部件装配关系。建模过程中首先从设备的核心功能需求出发，梳理钢板网加工过程中进料、冲压成型、出料的完整工艺逻辑，以此为基础搭建整机的布局框架：底部采用四腿支撑的一体式床身底座，底座上方设置承接加工碎屑的托盘结构，兼顾结构稳定性与生产场景下的实用性。模型对床头箱、进给拖板、尾座等核心功能部件进行了精细化建模，床头箱部分还原了主轴安装位、调节旋钮、固定孔位等细节结构，清晰呈现动力输入与输出端的装配逻辑；进给拖板部分刻画了导轨配合面、刀架安装位的结构特征，还原加工过程中进给运动的行程空间；尾座部分完整制作了手轮、调节螺杆、顶紧机构的细节，直观展示工件装夹定位的结构原理。材质渲染阶段针对不同部件的功能属性赋予对应材质：床身主体采用灰铸铁质感的哑光金属材质，还原工业机床厚重耐磨的视觉特征；手轮、操作旋钮等操作件采用发黑处理的金属材质，突出操作部件的辨识度；导轨、主轴等运动配合面采用亮面金属材质，体现加工面的精度质感；支撑腿采用深色哑光漆面材质，区分底座与上部功能结构的视觉层次。设计过程中严格遵循机械设计的装配规范，所有部件的配合间隙、安装孔位、运动行程均按照实际加工设备的参数进行比例还原，各部件之间不存在干涉问题，可通过软件的运动仿真模块模拟加工过程中的进给、装夹动作，完整呈现钢板网机的工作原理。模型整体结构严谨，细节表达清晰，既可以作为钢板网加工设备的结构参考资料，也可用于机械专业教学中机床结构认知、装配逻辑讲解的演示素材，帮助学习者快速理解此类专用加工机床的布局思路与设计要点。
