工业设备搭扣式快速压紧锁扣结构

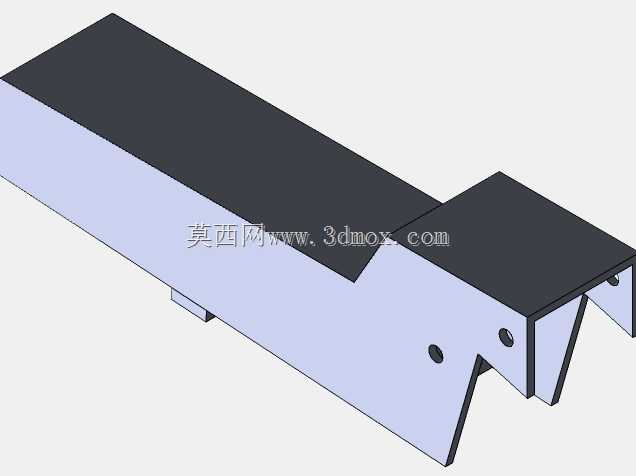

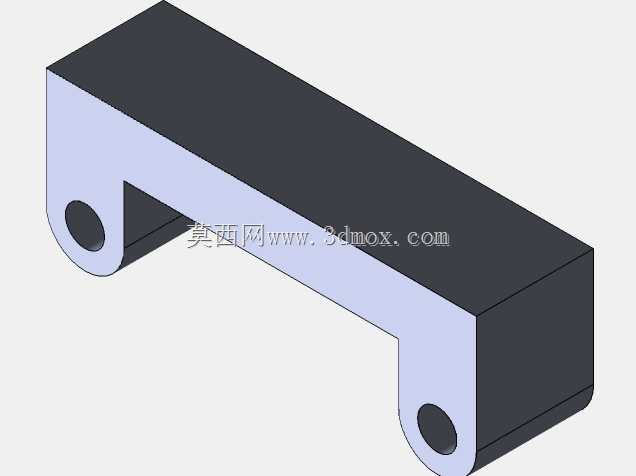

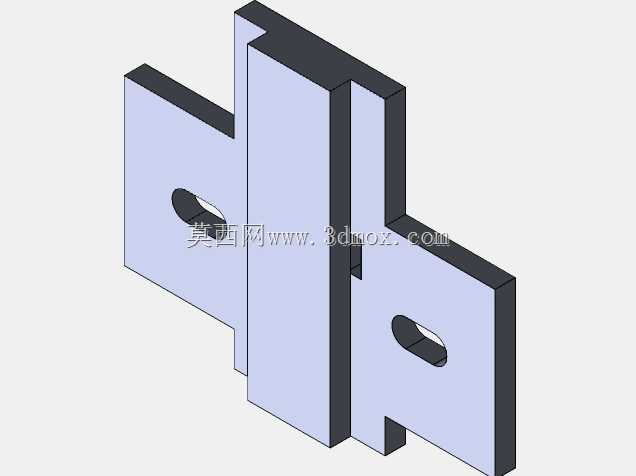

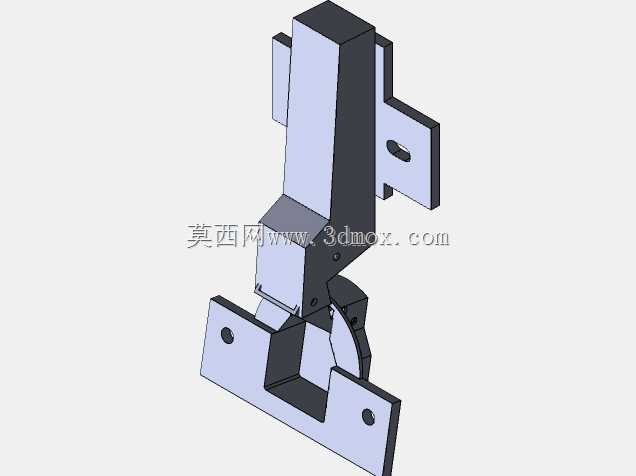

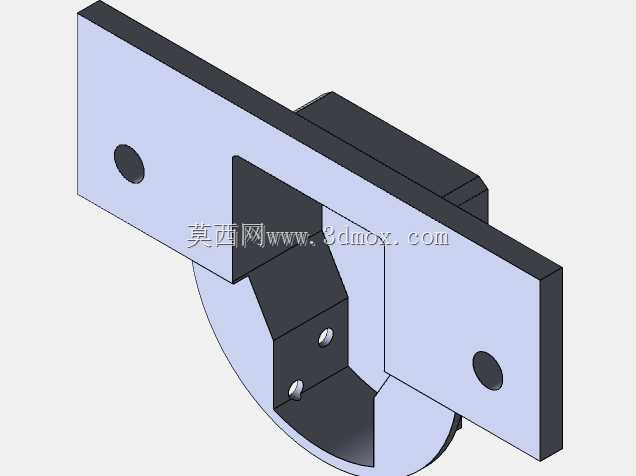

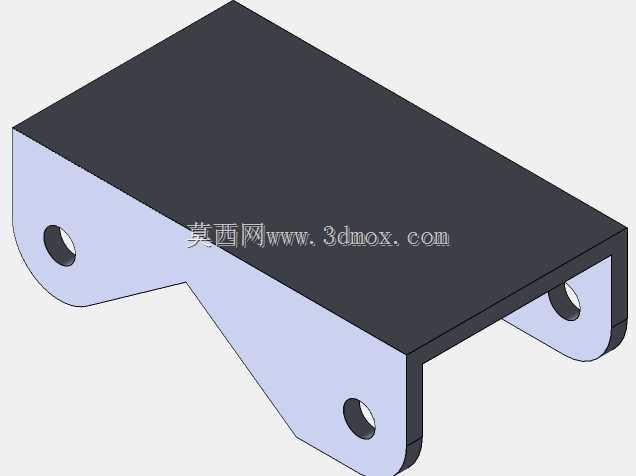

这款搭扣结构在工业场景中多用于需要频繁开合、且闭合后要求一定预紧力的舱体、设备检修门、工装夹具定位压紧环节，相比普通螺纹锁紧结构，它无需借助额外工具，徒手即可完成开合操作，能大幅缩短设备日常维护、工件装夹的辅助时间，在中小型自动化设备护罩、物流周转箱盖、试验设备舱门的结构设计中应用十分普遍。从功能实现逻辑来看，该结构采用杠杆过死点锁紧原理，闭合过程中活动钩体绕中部销轴转动，当联动压杆越过结构死点位置后，上下安装座之间会产生持续的预紧拉力，即便设备运行过程中存在持续振动，锁扣也不会自行松脱，能稳定保持闭合状态；解锁时只需扳动上部的扳把，带动联动结构反向越过死点，即可快速释放锁紧力，整个操作行程控制在单手握持可操作的范围内，操作力度经过力学优化，不会出现扳动费力或者锁止虚位的问题。设计过程中首先确定了上下安装座的安装孔位间距，两个安装座均采用带安装孔的折边结构，安装孔为适配常用紧固件的通孔，可直接通过螺栓固定在被连接件的安装面上，不需要额外加工复杂的适配结构；活动铰接部位的销轴采用间隙配合设计，既保证转动过程无卡滞，又将铰接间隙控制在合理范围内，避免长期使用后出现旷量导致锁紧力下降。结构的外形轮廓做了棱角钝化处理，没有尖锐的外凸棱边，避免操作过程中划伤操作人员；锁扣处于闭合状态时，整体外轮廓没有突出的活动部件，不会和周边的管线、相邻结构产生运动干涉。安装边界方面，上部固定座的折边安装面与下部钩座的安装面在锁止状态下保持平行，安装时需要保证两个固定座的对位精度，偏差控制在小范围内即可保证锁紧力均匀分布，不会出现单侧受力偏载的情况；结构的整体厚度方向尺寸紧凑，不会占用过多的安装空间，适合在设备侧壁、舱门边缘这类安装空间受限的位置使用。铰接部位的接触面做了耐磨优化，长期反复开合也不会出现过快磨损，能满足工业场景下高频次操作的使用寿命要求，锁紧力的大小可以通过结构上的微调结构进行小范围调整，适配不同厚度的被连接件、不同密封要求的舱门使用场景，比如带密封胶条的舱门可以适当调大预紧量，保证胶条压缩量满足密封要求，无密封要求的盖板结构可以适当调小预紧力，降低操作力度。
