多工位框架式泄漏测试机机施工三维设计

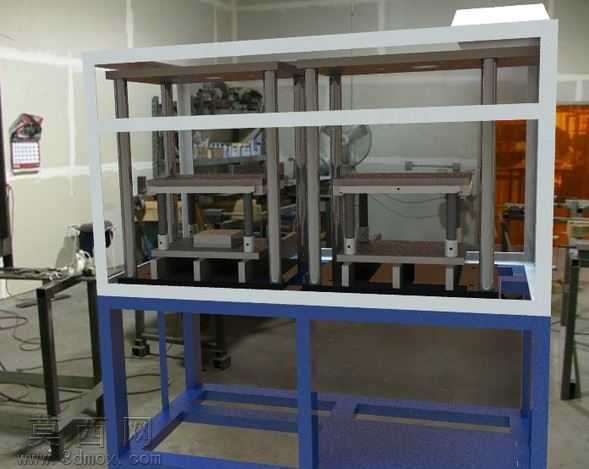

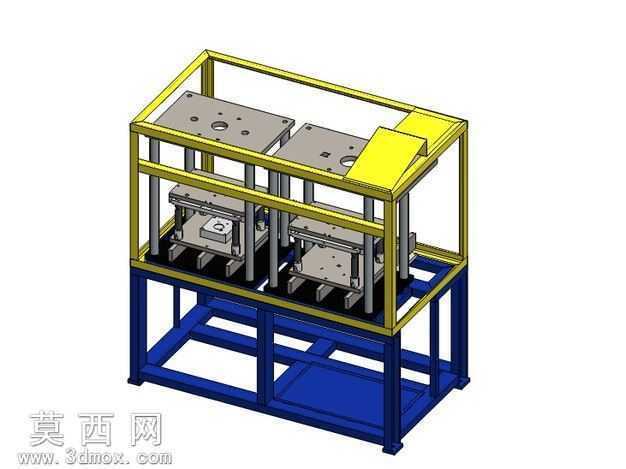

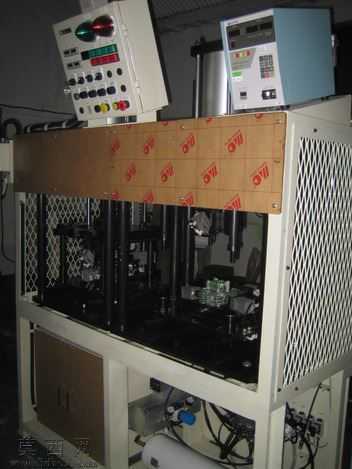

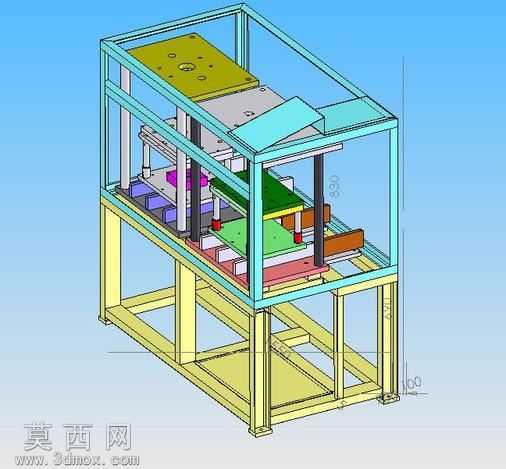

本模型为多工位框架式泄漏测试机的机施工三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体框架的基准搭建，再逐层拆分各功能模块的独立零件，确保各部件装配公差符合实际生产装配要求。整体机架分为上下两个功能段，下部采用蓝色方钢焊接支撑框架，建模时严格还原方钢的型材截面参数，对焊接拼接位置做了贴合实际工艺的倒角处理，支撑框架底部预留了设备调平脚轮的安装位，中部设置横向加强筋结构，保障整机运行时的结构稳定性，避免测试过程中产生结构形变影响检测精度。上部为白色铝型材搭建的多层测试工位框架，每层工位独立配置升降测试压合机构，建模时还原了导向立柱、压合驱动件、工件定位台的完整装配关系，导向柱与安装板的配合位置做了同轴度约束，压合机构的行程参数匹配常见待检测工件的尺寸范围，各层工位之间预留了足够的操作与维护空间，框架顶部设置了防护顶板，可避免车间落尘影响设备内部元器件。材质渲染阶段，下部支撑框架赋予哑光蓝色金属漆材质，还原焊接机架的喷塑工艺质感，上部铝型材框架赋予银白色磨砂铝合金材质，导向立柱赋予亮面镀铬金属材质，工件定位台赋予哑光不锈钢材质，各类安装紧固件赋予标准镀锌件材质，场景内添加了车间常规的地面与环境光影，渲染效果贴近设备实际落地后的真实状态。结构设计上采用分层多工位布局，可同时完成多个工件的泄漏检测工序，大幅提升检测效率，各工位独立模块化设计，后续可根据检测需求快速更换对应定位工装，适配不同规格的待检测产品，框架侧面预留了电气元件与气路管路的安装走线空间，整体结构兼顾刚性、维护便捷性与功能扩展性，可直接作为设备生产加工的参考三维方案，也可用于同类泄漏检测设备的结构设计参考。
