汽车发动机组件制备用铝型材工装小车

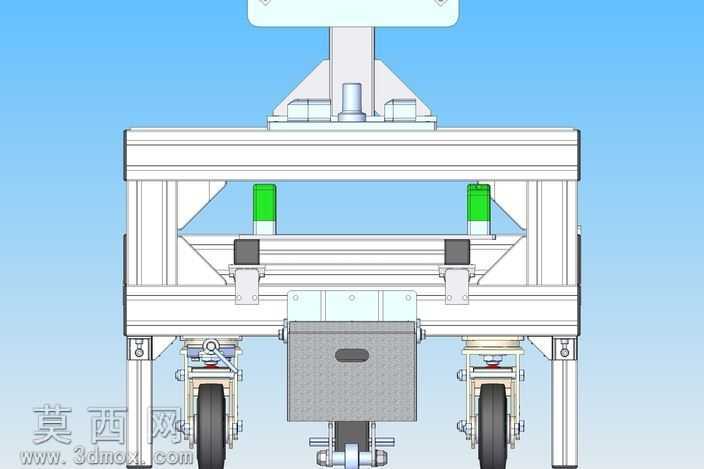

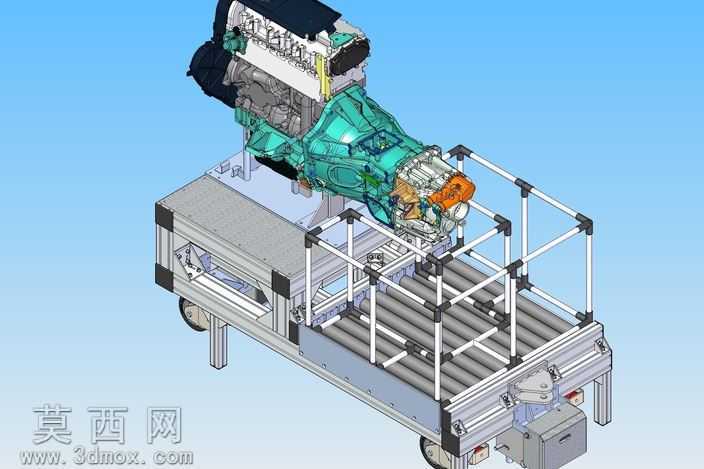

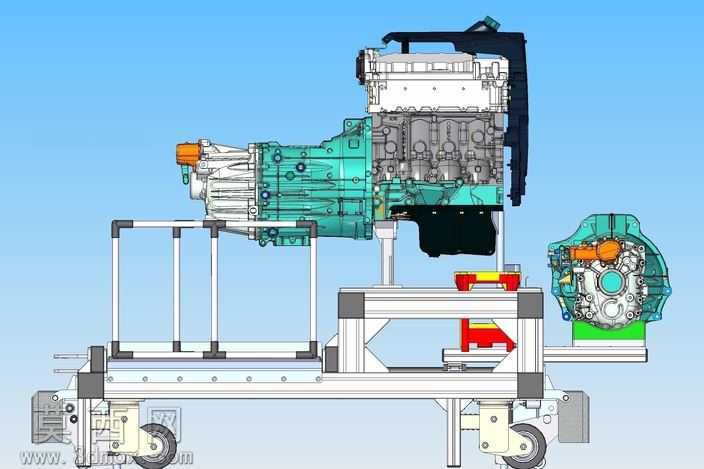

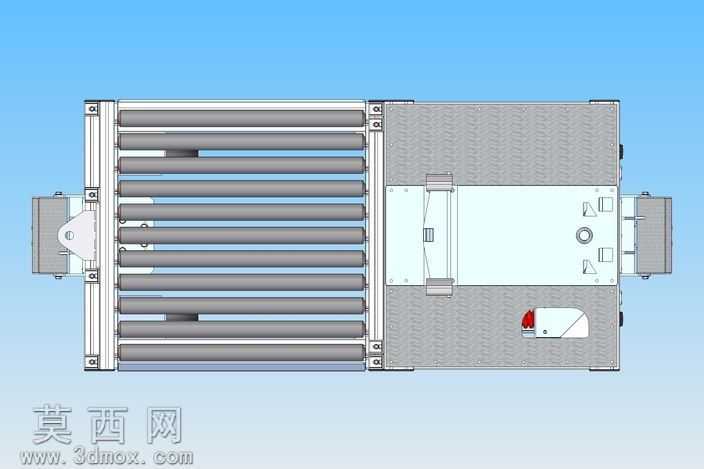

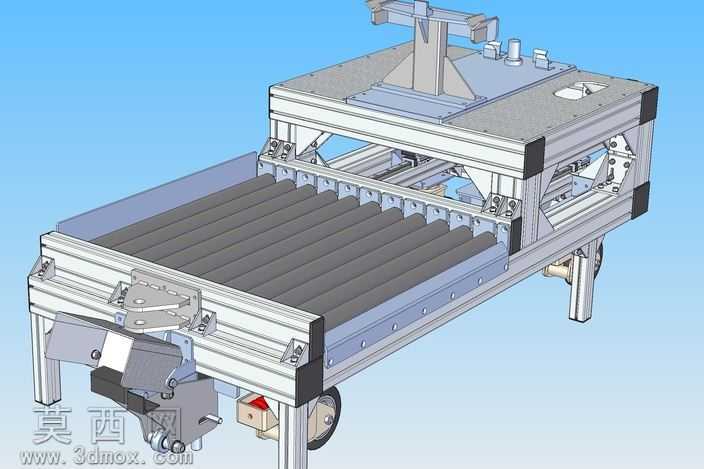

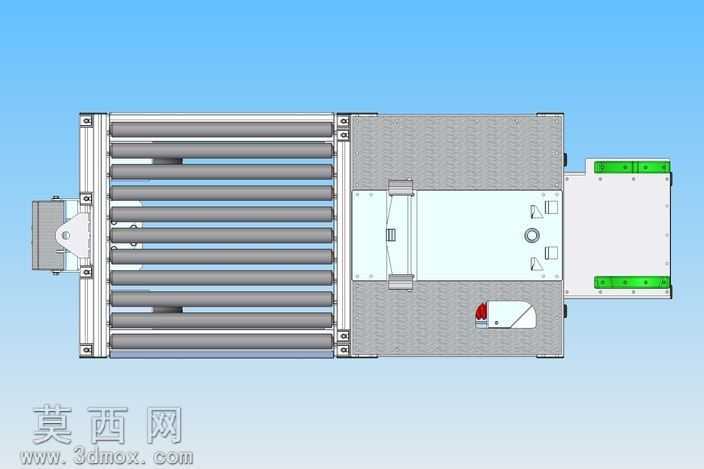

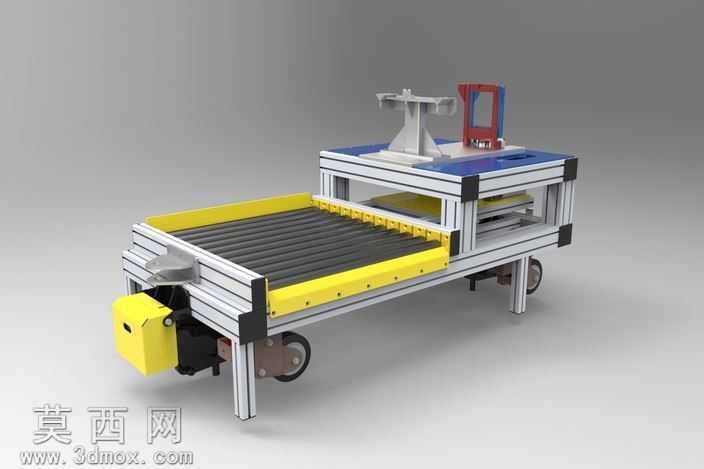

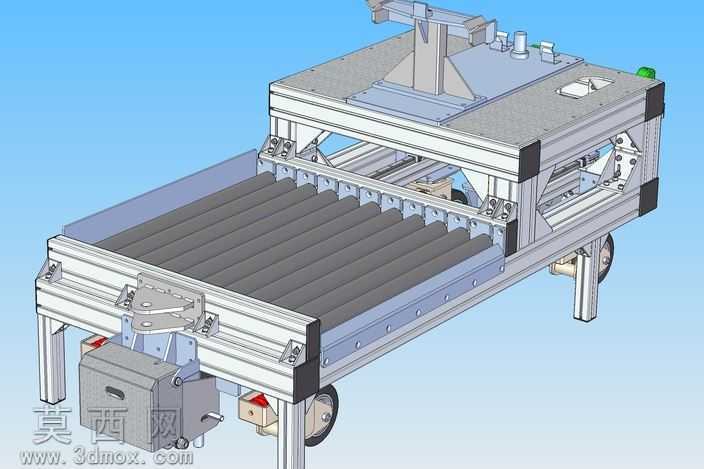

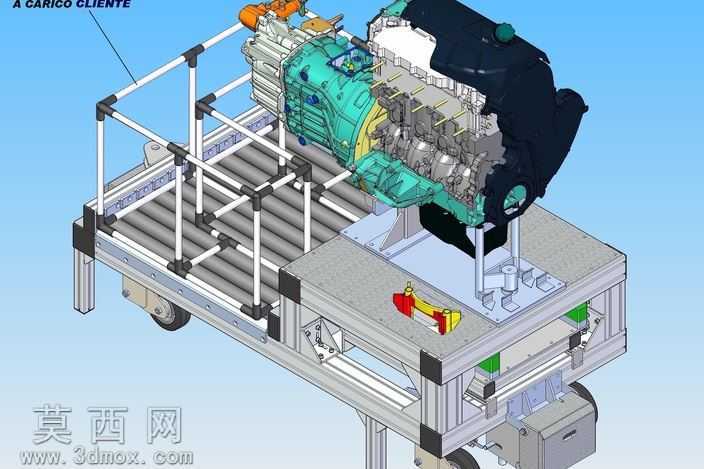

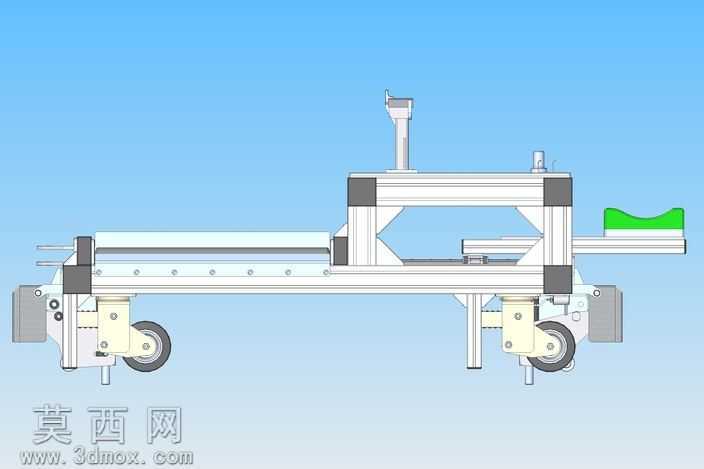

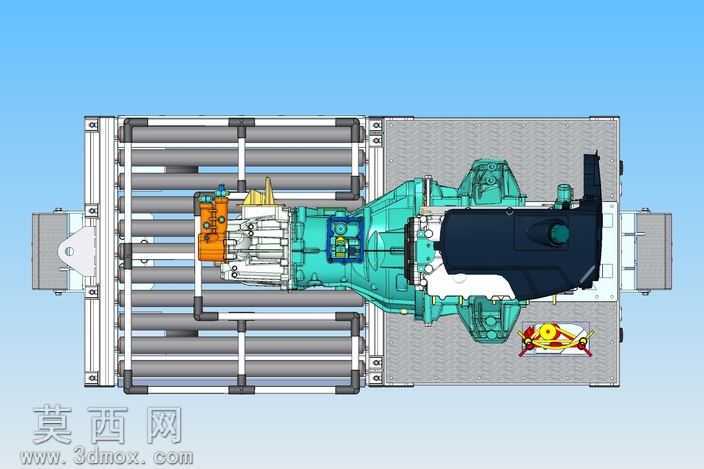

本模型为面向汽车发动机组件制备工序设计的移动工装小车，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循工业铝型材的标准模数进行框架尺寸规划，确保各型材拼接位置的孔位、槽口完全匹配实际装配公差。模型渲染阶段针对不同部件赋予了对应写实材质：主体铝型材框架采用磨砂银白阳极氧化材质，还原工业铝型材的哑光金属质感与细微表面颗粒感；侧边防护挡板采用亮黄色工程塑料材质，通过调整材质粗糙度与反光度模拟聚丙烯护板的半哑光视觉效果；辊筒输送段的黑色辊轴采用橡胶包覆金属的复合材质，区分出内部金属轴芯与外层防滑橡胶层的材质差异；底部脚轮分别赋予橡胶轮面的高摩擦哑光材质与金属支架的镀锌亮面材质，顶部工位的定位夹具则根据功能区分，灰色定位支座采用铸铝材质，红色限位框架采用喷涂钢板材质，黄色端部组件采用工程塑料材质，各材质的光影反射参数经过反复调试，最终渲染图可清晰呈现不同部件的材质区分与结构层次。结构设计上，整体采用模块化分层布局，下层为带侧边黄色防护栏的辊筒输送段，可实现待加工发动机组件的平顺滑移输送，辊筒间距经过合理排布避免组件卡滞；上层为平整操作工作台面，台面上预设了两组专用定位夹具，分别适配不同规格发动机组件的装夹定位需求，台面下方预留了储物层板可放置装配工具与小型零配件；底部配置四个带刹车的万向脚轮，可实现工装小车在车间内的灵活移动与位置固定，端部设置的牵引连接结构可实现多台工装的串联转运。设计思路围绕发动机组件预制备工序的实际作业需求展开，兼顾移动灵活性、操作便利性与定位精准性，铝型材框架的采用既保证了整体结构的强度与轻量化，也便于后续根据工艺调整进行结构改造拓展，辊筒输送段的设计减少了组件搬运过程中的人工抬升操作，降低作业劳动强度，顶部定位夹具的模块化设计可快速更换适配不同型号的发动机组件，提升工装的通用适配能力。
