STRIPPIT兰斯模具窗体集工装结构

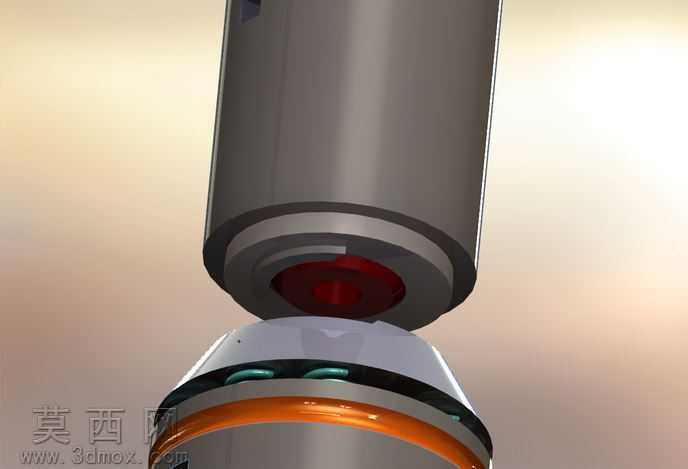

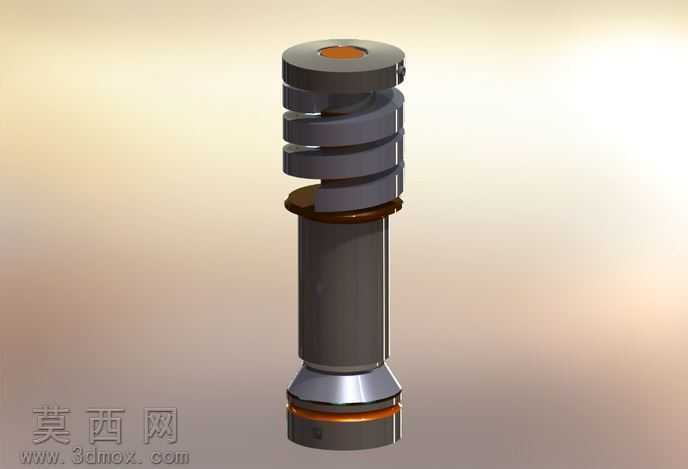

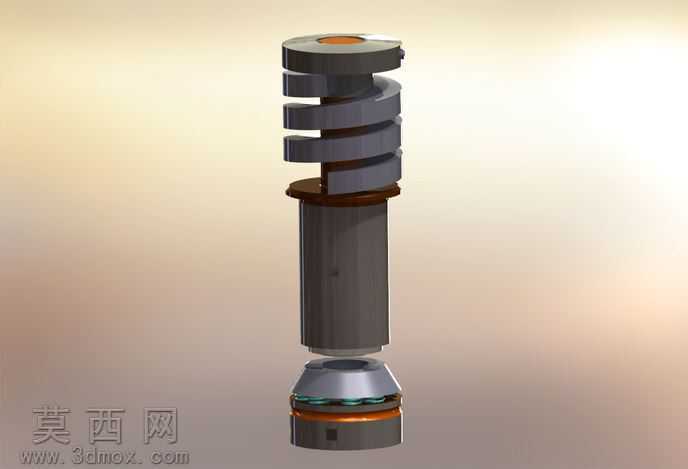

本作品为STRIPPIT配套兰斯模具窗体集工装的三维建模成果，建模过程中严格遵循冲压工装的实际装配逻辑与尺寸规范，对模具与工装衔接的核心配合结构做了精细化还原。建模阶段先梳理整套工装的层级装配关系，从顶部的冲压执行端结构开始，逐层向下构建衔接定位组件、窗体集承载基座、模具锁紧定位结构，每一处配合面的公差预留、定位销孔的位置排布、导向结构的行程范围都完全匹配实际冲压加工的工况要求。渲染环节采用工业级写实渲染方案，针对不同部件的材质特性做了差异化的材质参数调校：顶部冲压执行端的金属缸体部分采用哑光合金钢材质，还原金属表面经过热处理后的细腻磨砂质感，边缘处做了轻微的倒角反光处理，体现金属加工的工艺细节；中部衔接的密封组件采用半透明橡胶材质，调整了材质的折射与粗糙度参数，还原橡胶密封圈的弹性质感与半通透视觉效果；橙色的环形标识部件采用亮面工程塑料材质，添加了细微的表面颗粒纹理，避免塑料材质出现过于虚假的镜面反光；底部的模具配合端做了金属抛光面的材质处理，还原模具工作端经过精磨后的高反光金属质感，同时在配合接触面处添加了细微的使用磨损纹理，让模型更贴近实际生产使用后的真实状态。结构设计上，整套工装重点优化了模具快换定位结构，窗体集的定位槽采用对称式排布设计，能够保证兰斯模具安装时的同轴度精度，避免冲压过程中出现偏载问题；内部的缓冲衔接结构采用分层式设计，能够在冲压下行过程中逐步释放冲压力，减少模具与工装之间的刚性冲击，延长整套工装与模具的使用寿命；导向结构采用无间隙配合设计，建模时还原了导向面的润滑槽结构，能够保证冲压过程中上下模的对中精度，提升冲压件的加工良品率。整套模型完整还原了工装与模具配合的全部细节，可用于工装结构优化演示、冲压加工工艺培训、新员工工装结构认知教学等场景，所有结构的建模逻辑都遵循可编辑、可修改的参数化设计原则，方便后续根据实际加工需求对工装尺寸、结构做针对性调整。
