创意单大轮辅助小轮异形自行车结构设计

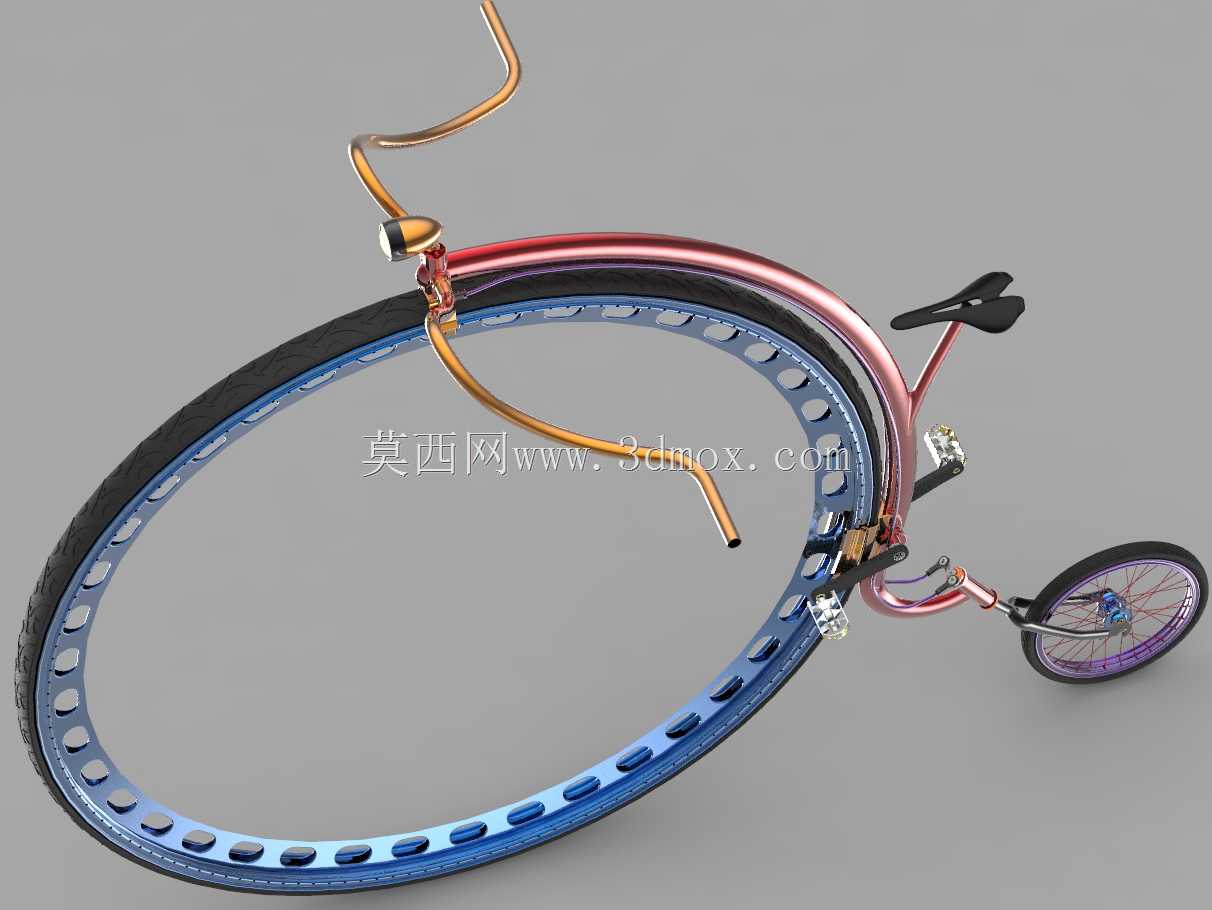

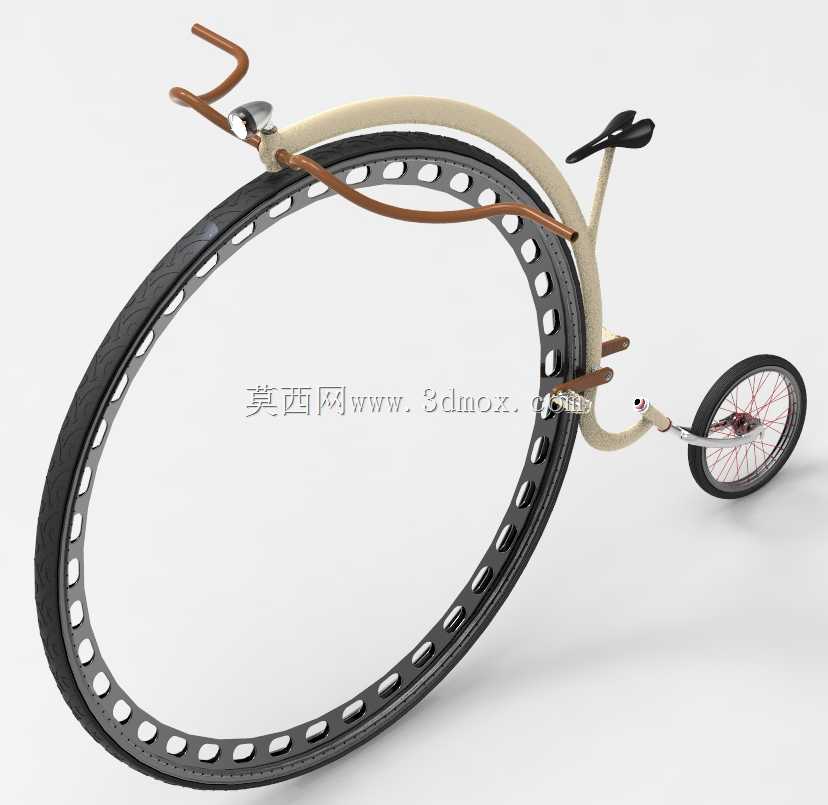

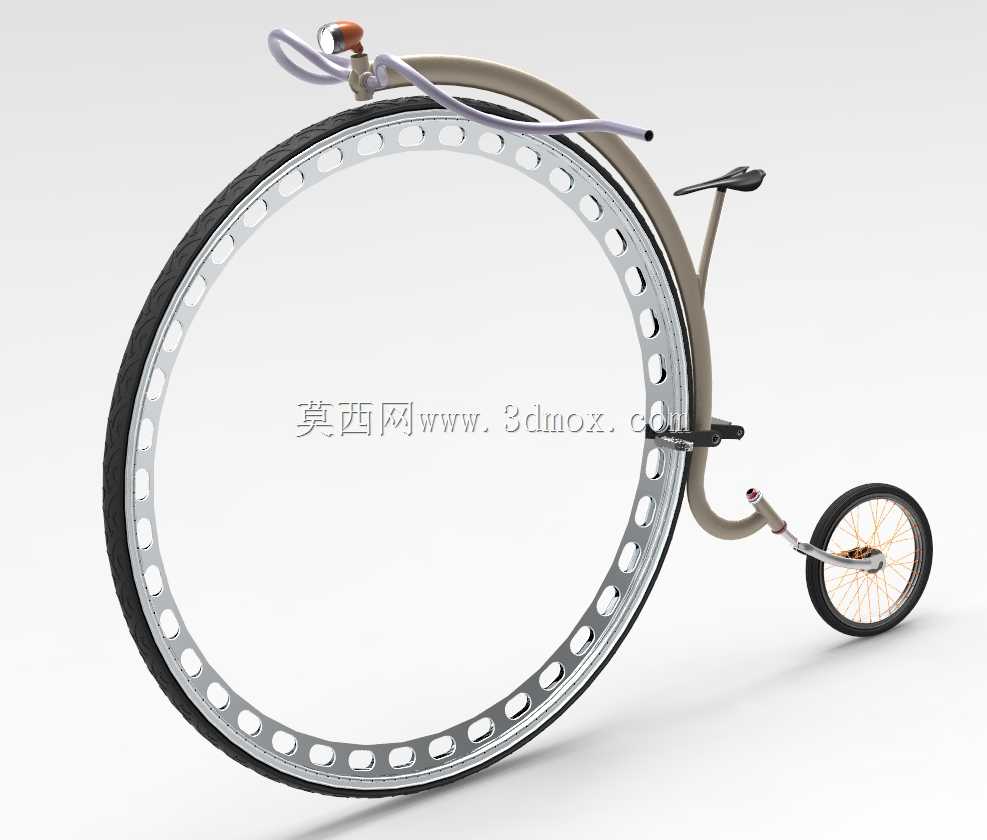

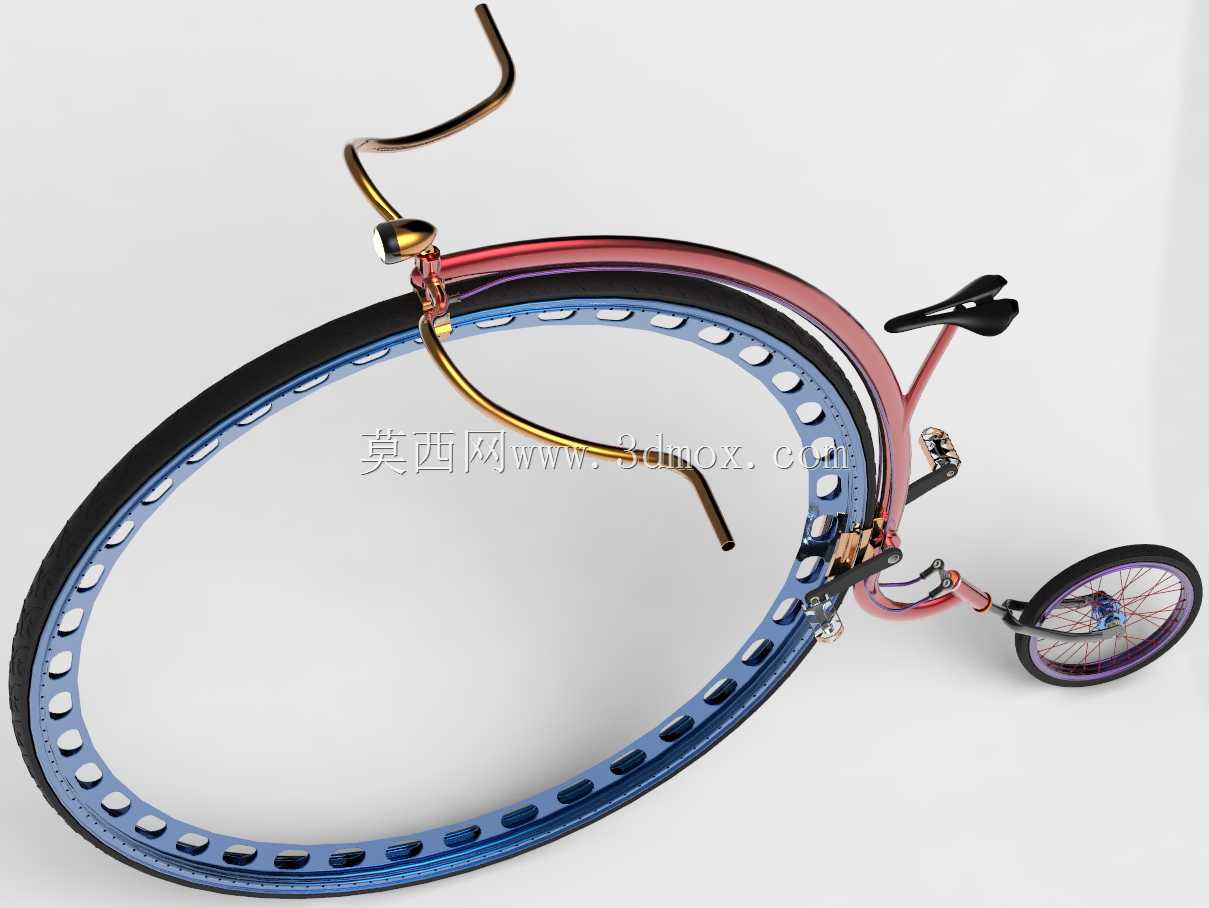

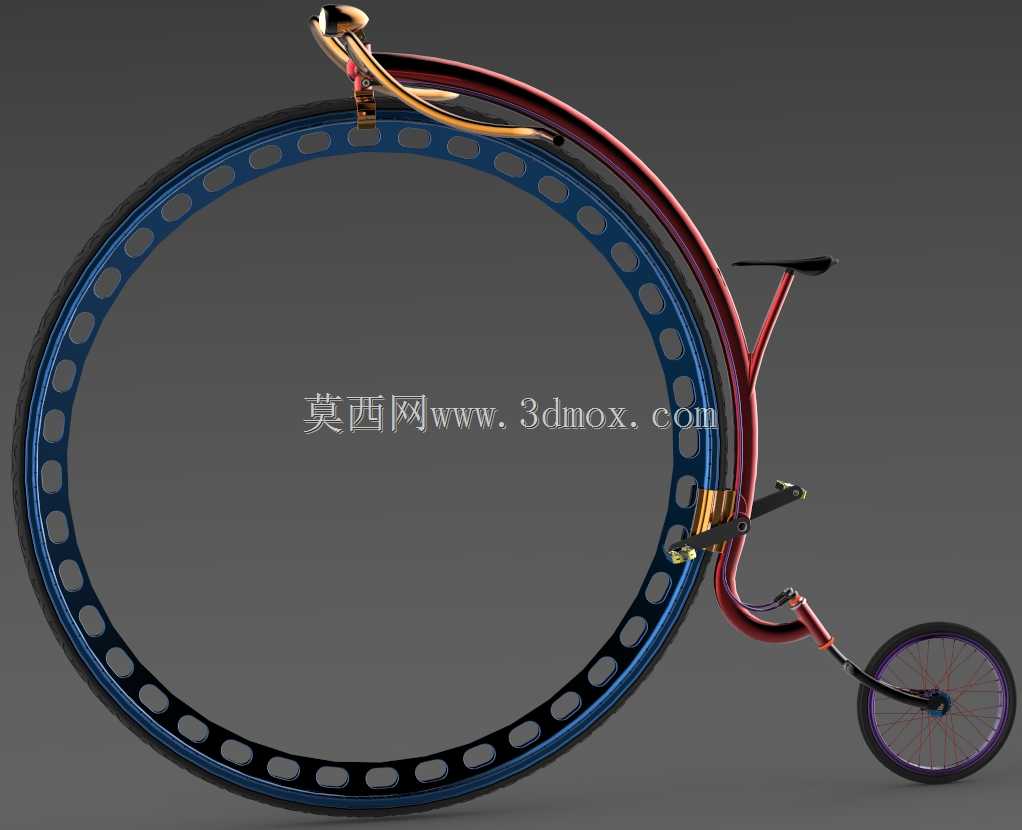

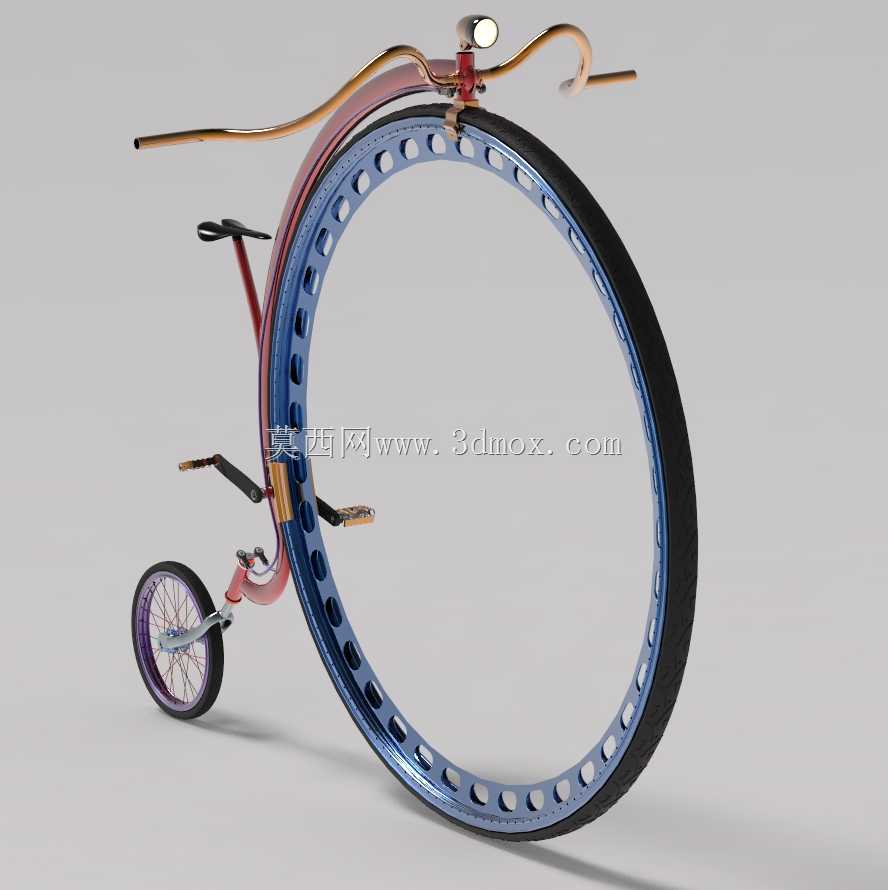

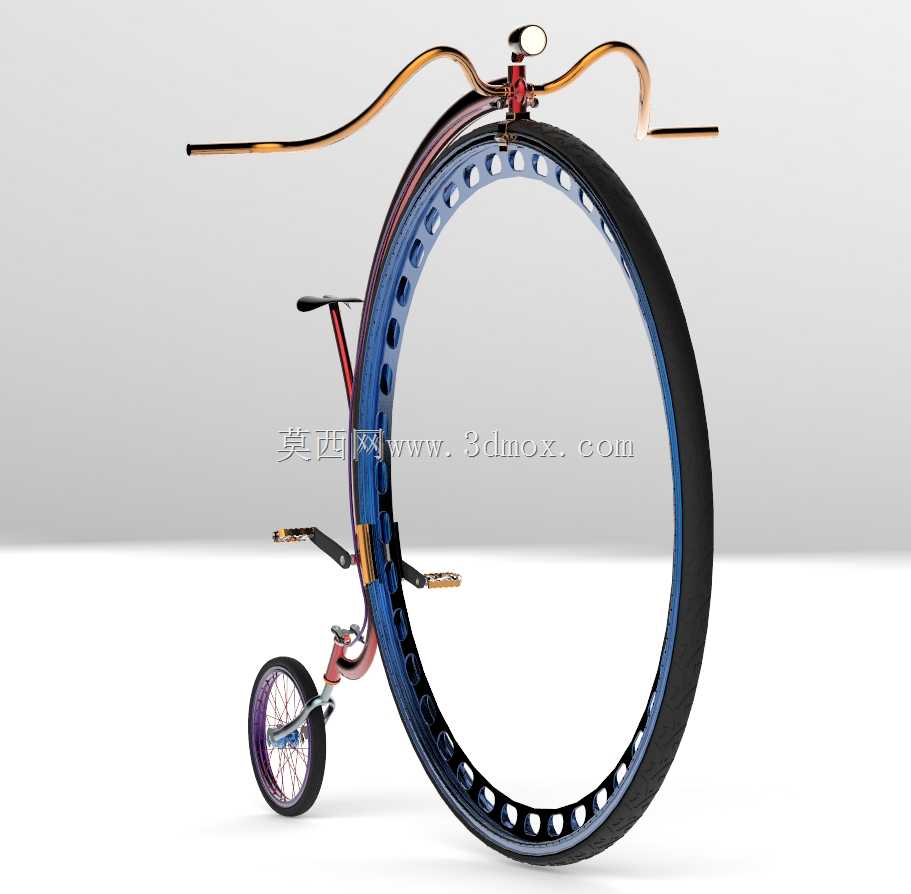

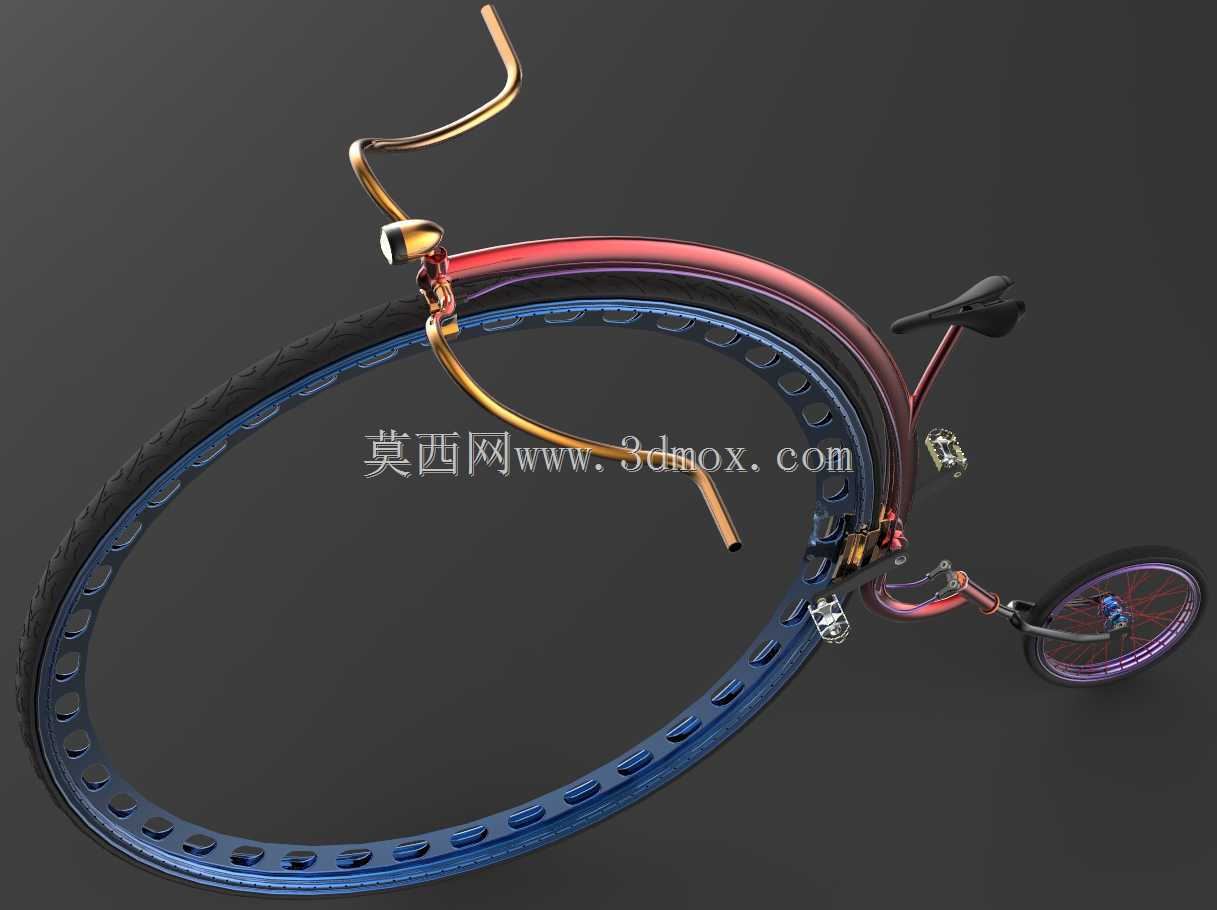

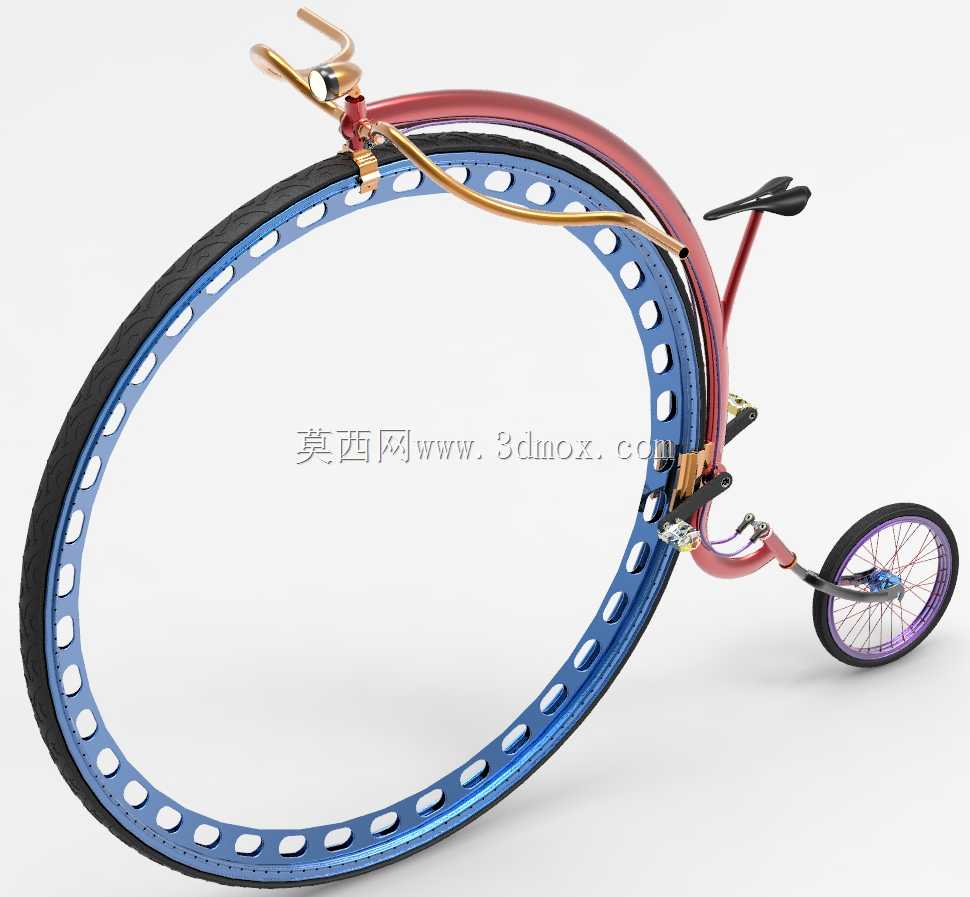

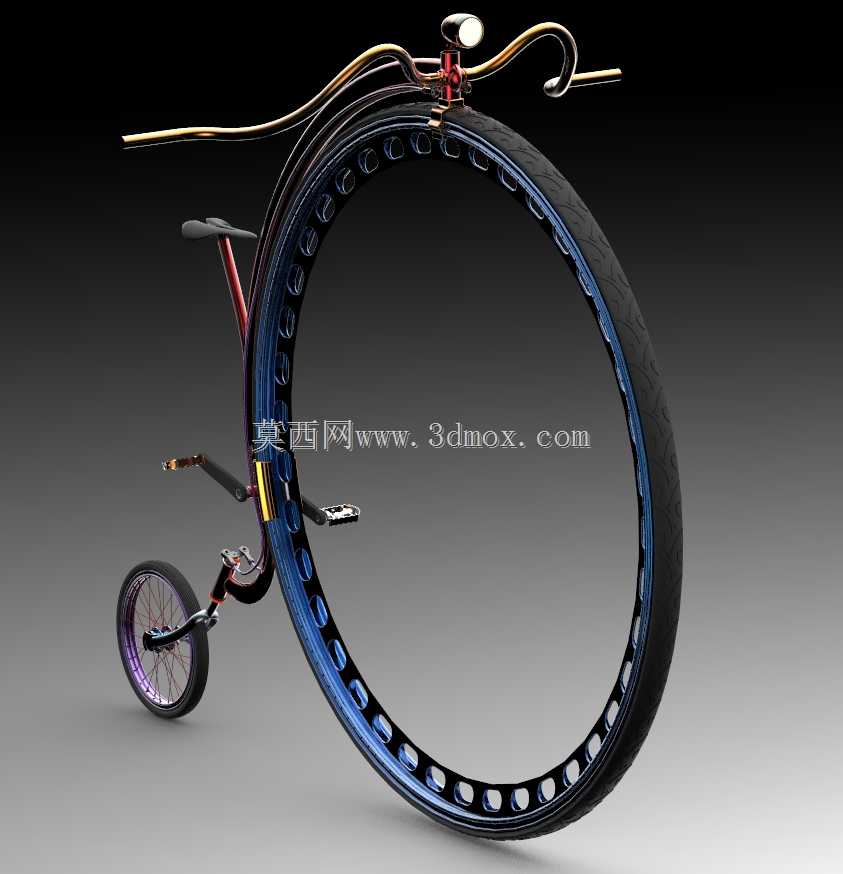

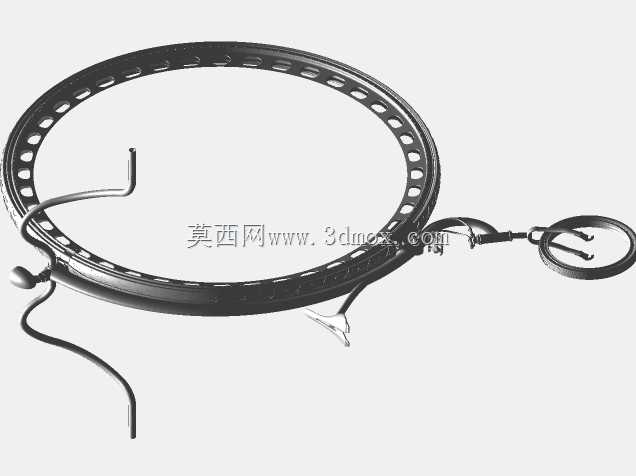

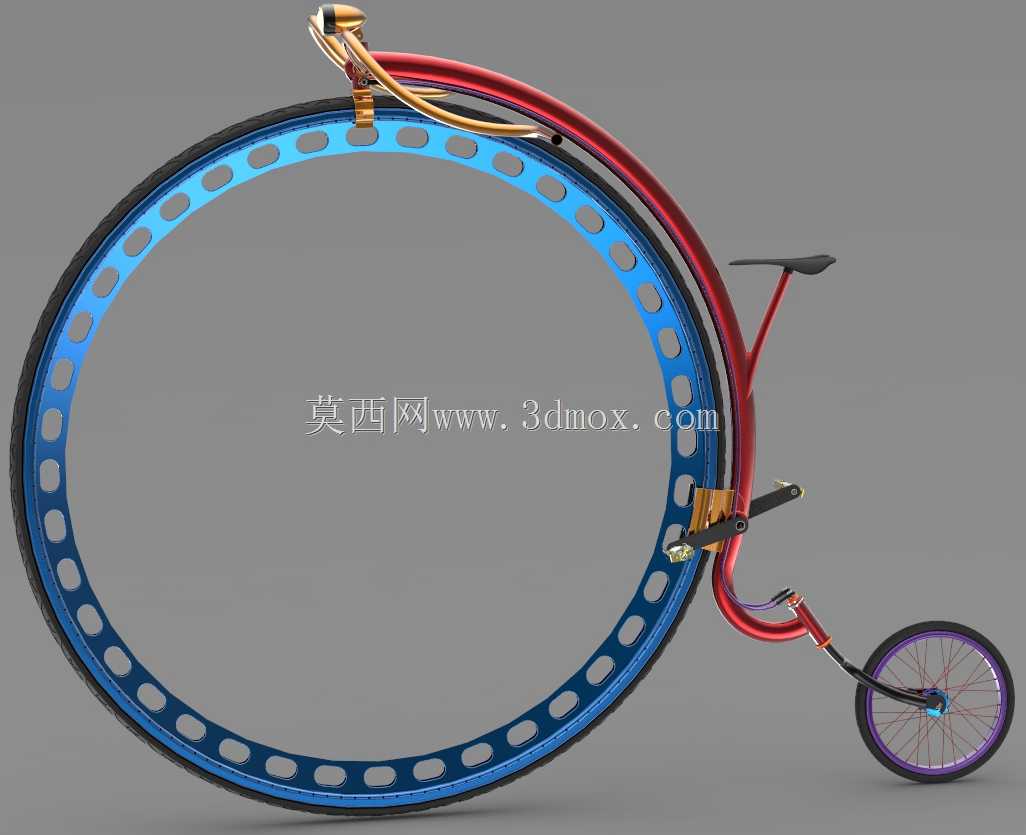

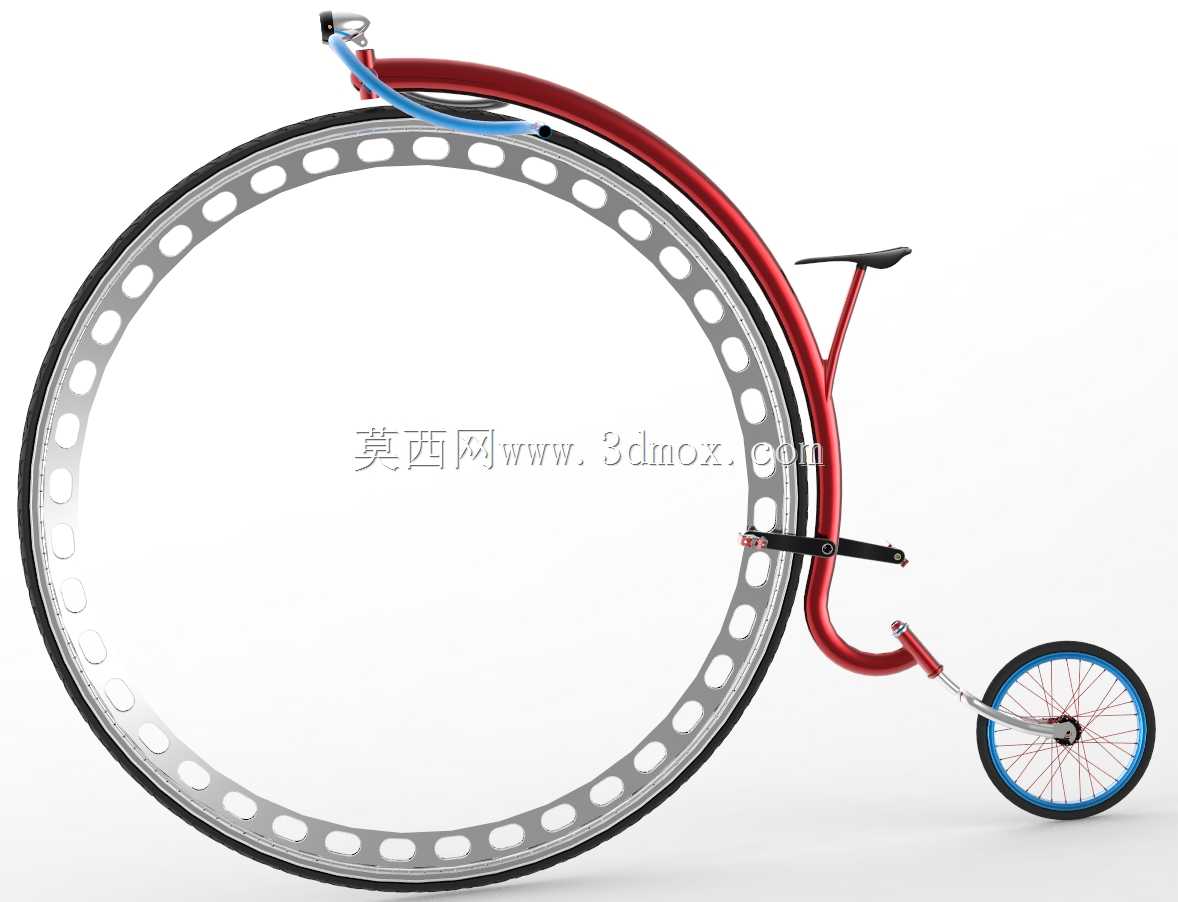

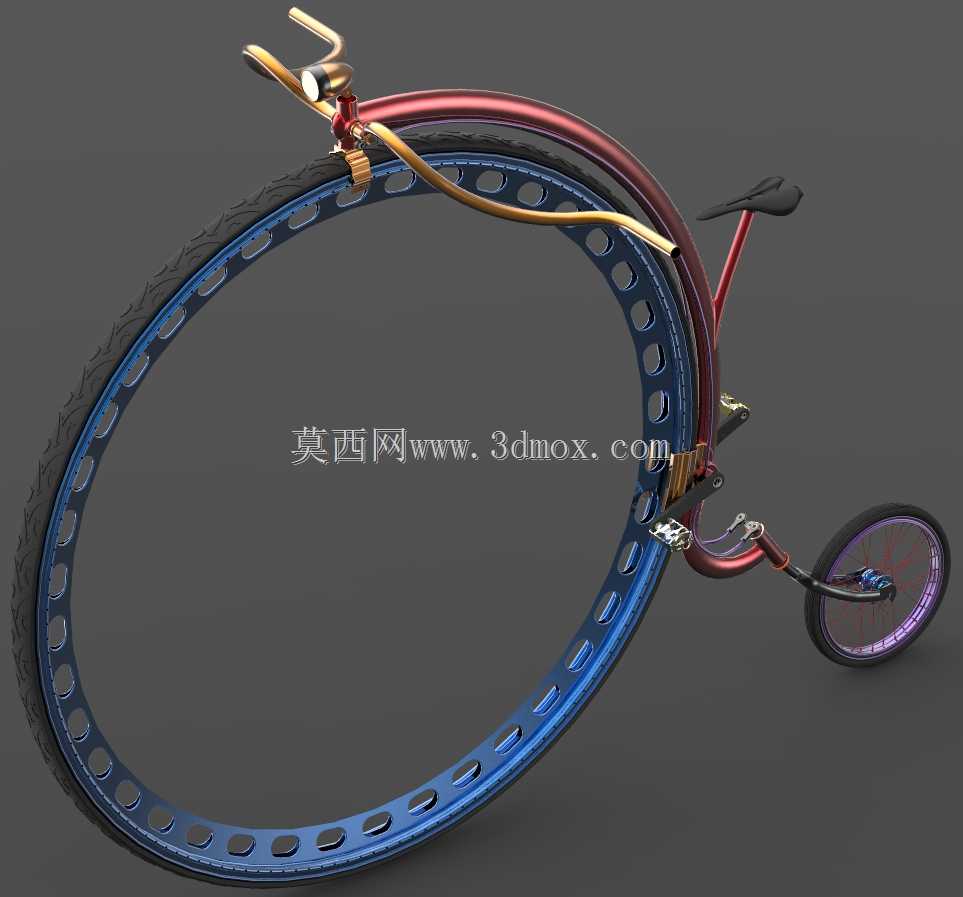

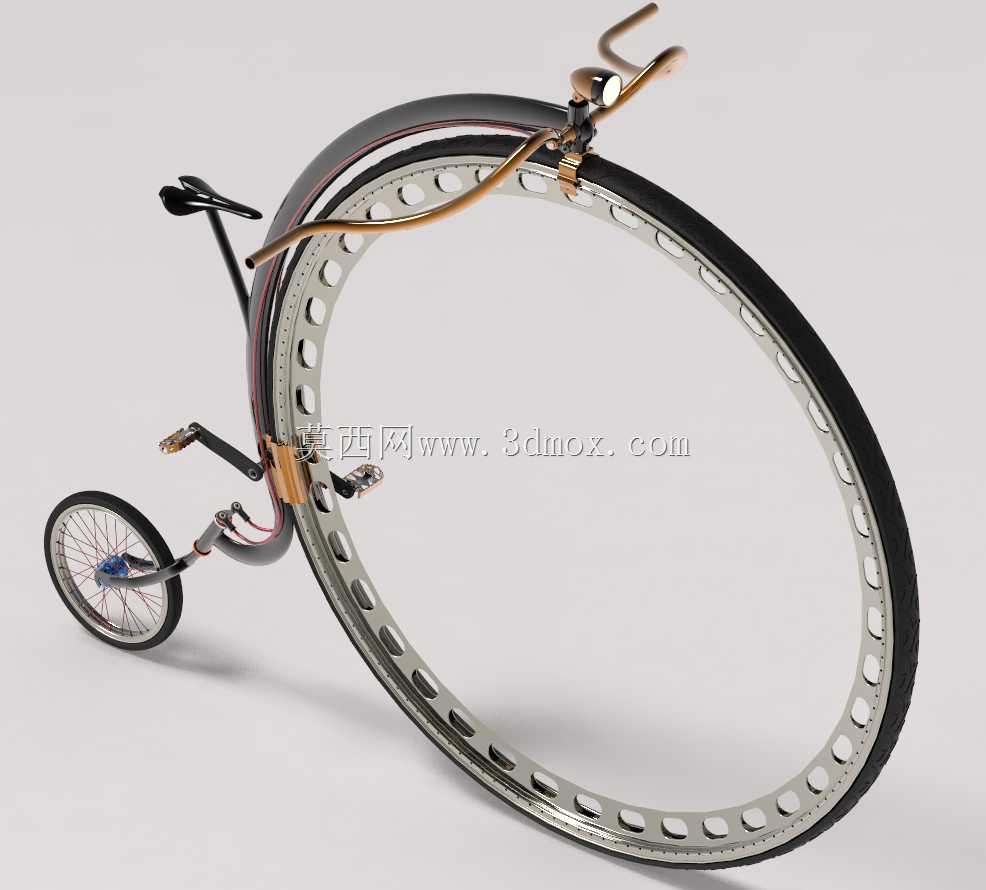

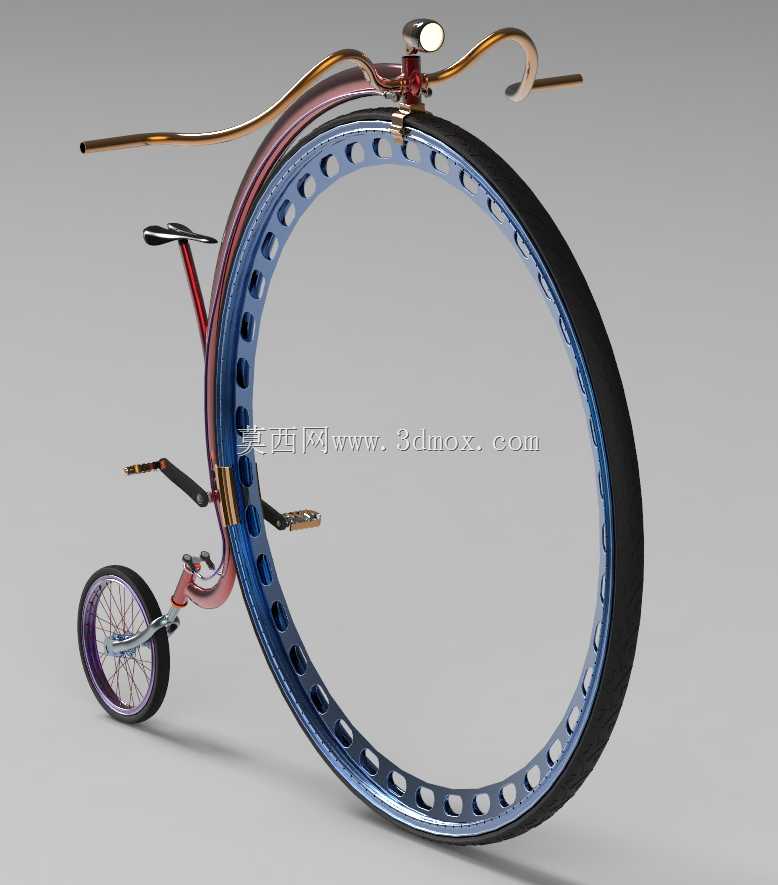

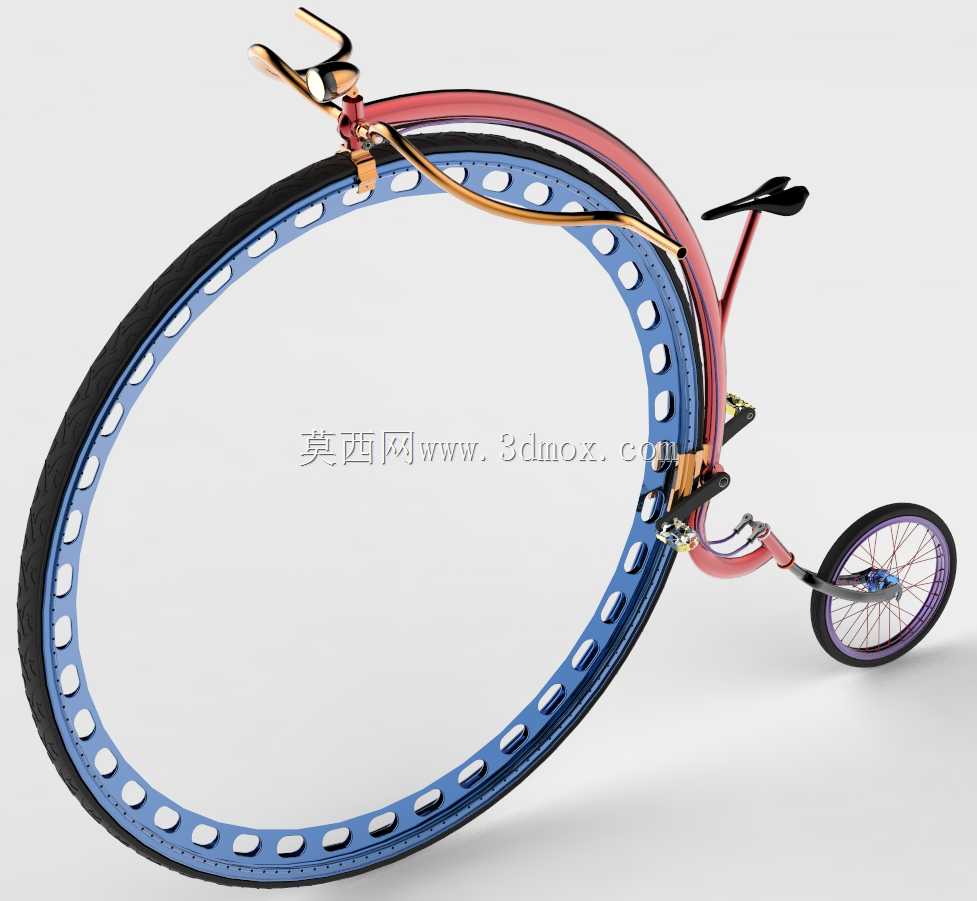

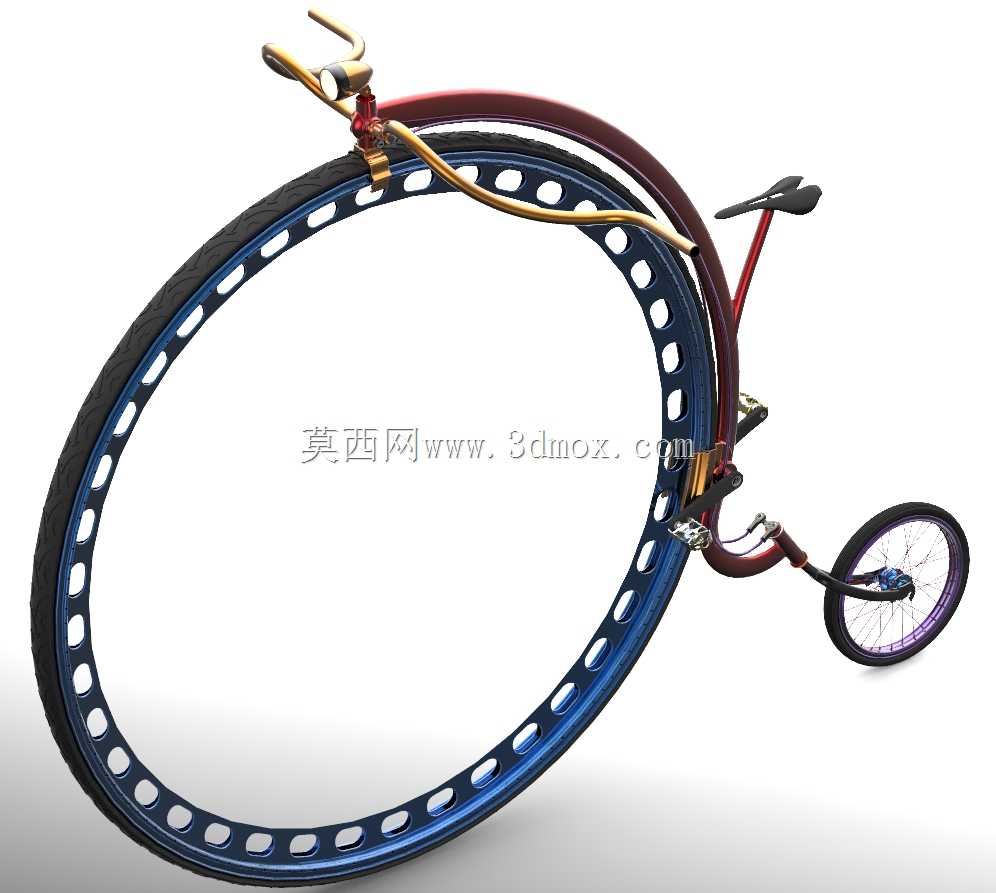

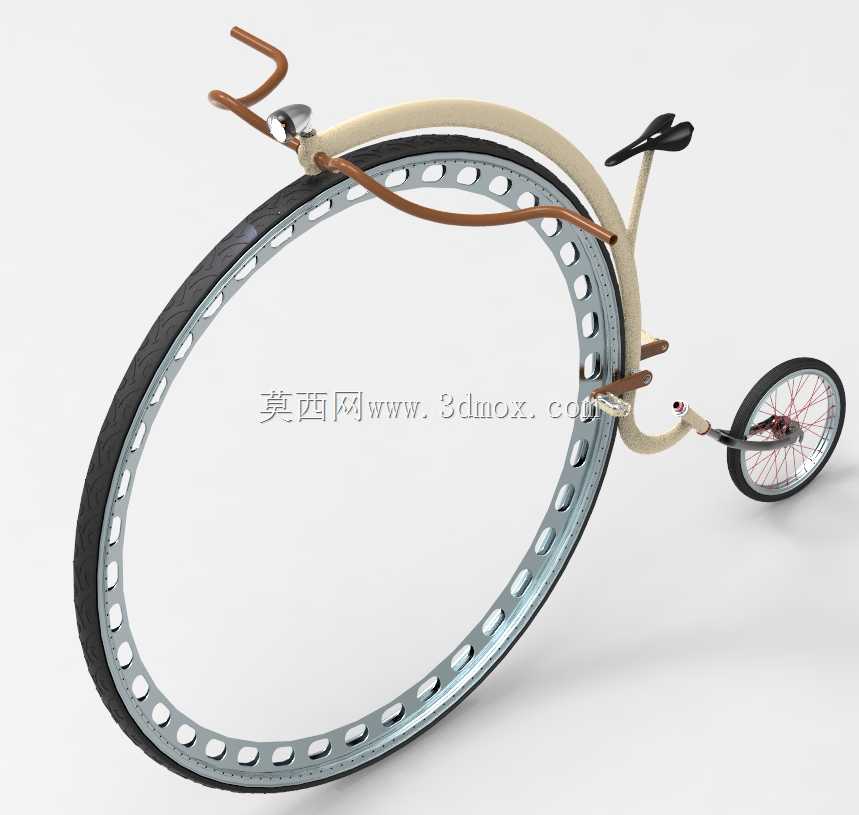

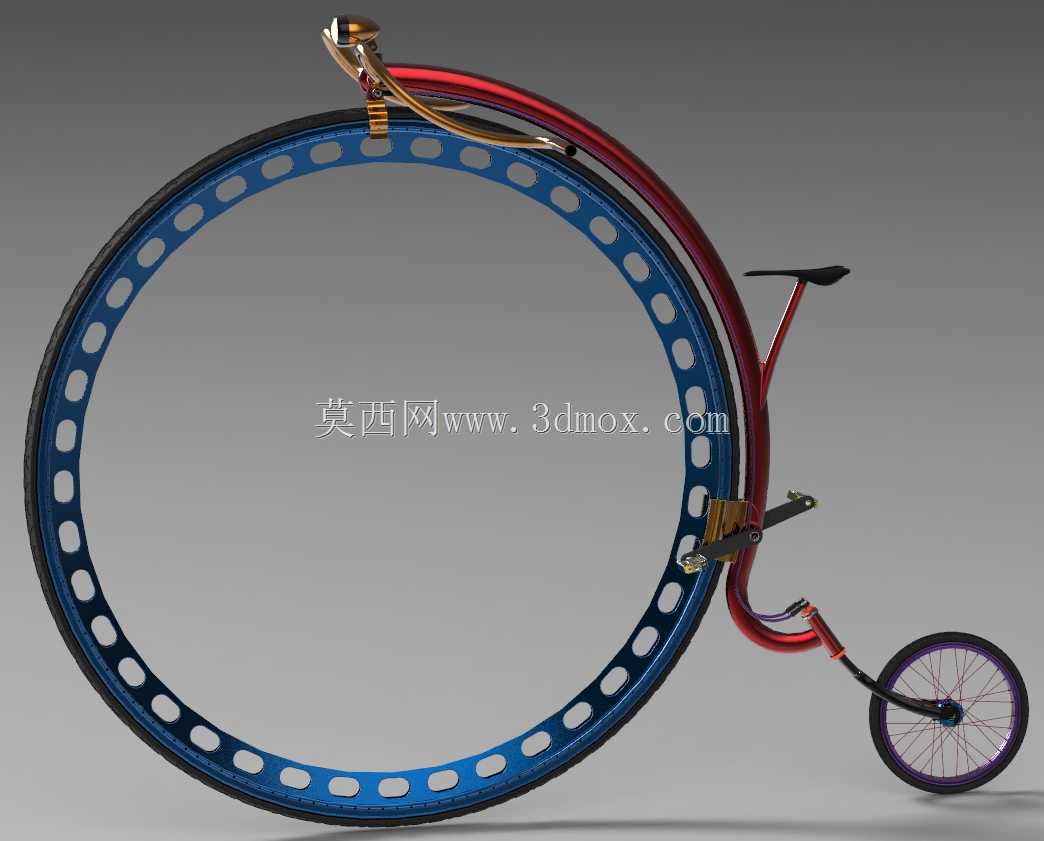

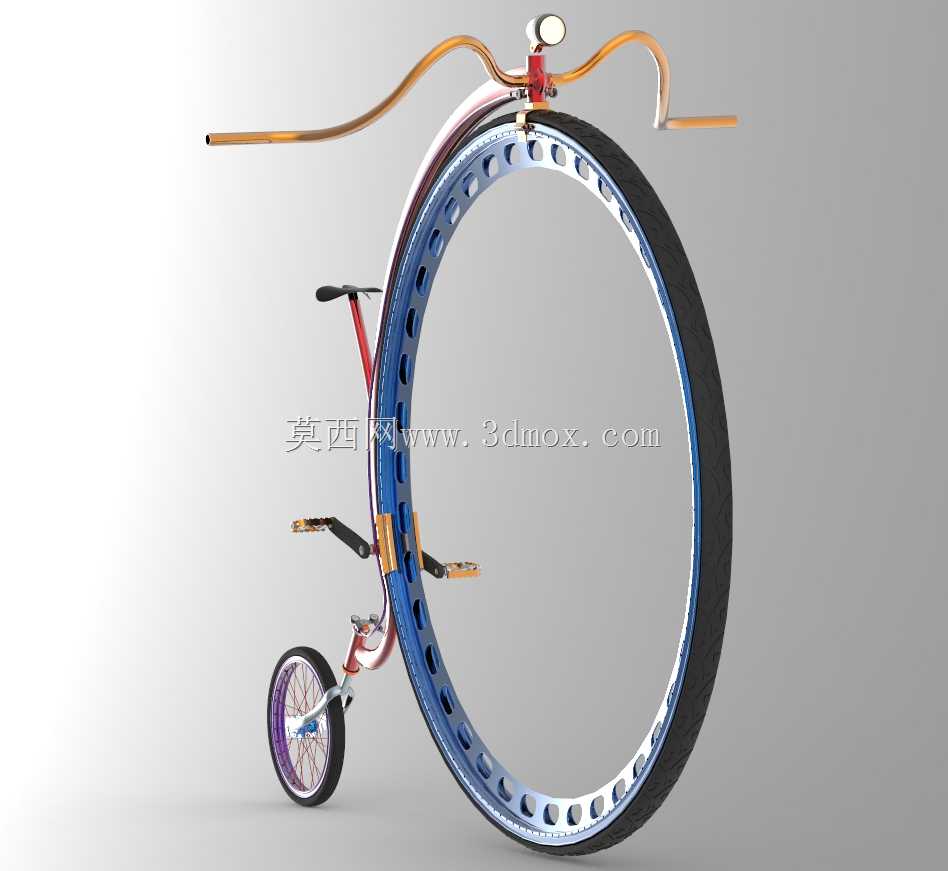

这款异形骑行装置的设计跳出了传统两轮自行车的框架约束，将主承载轮的尺寸放大到接近成人站立高度，大直径轮圈采用带均匀减重孔的金属轮辋结构，轮辋内侧的镂空孔位既可以降低整体转动惯量，也能为走线、附属件安装预留固定点位，外胎匹配常规充气橡胶轮胎，保证与地面接触时的缓冲性能。主轮的轮轴位置并未采用传统自行车的中置布局，而是将传动、转向结构全部集成在轮圈内侧的弧形支架上，车把采用上扬的弯管造型，握把位置设置在主轮上方靠前区域，转向时通过连杆结构带动后部的辅助小轮调整角度，实现转向动作，避免大直径轮直接转向带来的倾覆风险。后部辅助小轮采用小直径辐条轮结构，通过弯曲的金属叉臂与主支架连接，叉臂上集成了脚踏传动结构，骑行时的踩踏动力通过隐藏在支架内的传动机构传递到主轮，驱动整体向前行进，鞍座设置在主轮后侧上方，位置高度匹配普通成人的腿部伸展范围，保证骑行时的踩踏发力角度符合人体工学要求。从应用场景来看，这款结构既可以作为概念交通装置用于文创展示、科技活动体验，也能作为特色骑行设备投放至文旅景区、创意园区做短途体验使用，其独特的外形辨识度足够，在公共场景中能快速吸引注意力。设计过程中需要重点考虑主轮的动平衡调校，大直径轮圈的径向跳动量需要控制在合理范围内，避免高速骑行时出现剧烈晃动，同时支架与轮圈连接的位置需要设置耐磨衬套，减少长期转动带来的结构磨损，转向连杆的铰接点要预留足够的摆动间隙，防止转向过程中出现结构卡滞。安装边界方面，整体装置的占地宽度略大于普通自行车，长度方向因为仅设置单主轮加后部小轮，整体长度比常规26寸自行车更短，停放时占用的纵向空间更小，不过因为主轮直径较大，垂直方向的存放高度需要预留足够空间，常规家用自行车架的层高无法适配，需要定制对应高度的存放支架。结构受力层面，主支架需要同时承担骑行者的体重、踩踏带来的交变载荷以及转向时的侧向力，管材选型上需要兼顾强度与轻量化，避免整体重量过大导致推行、骑行时阻力过高，制动结构可以设置在主轮轮辋内侧，采用夹器结构作用于轮圈内沿，保证制动时的力矩足够，同时不会破坏整体的外观完整性。
