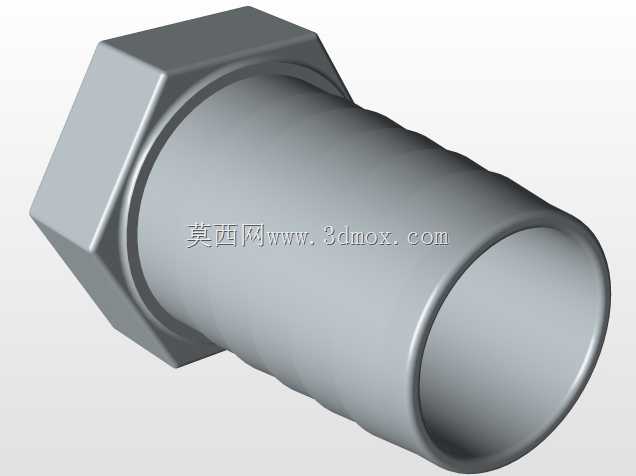

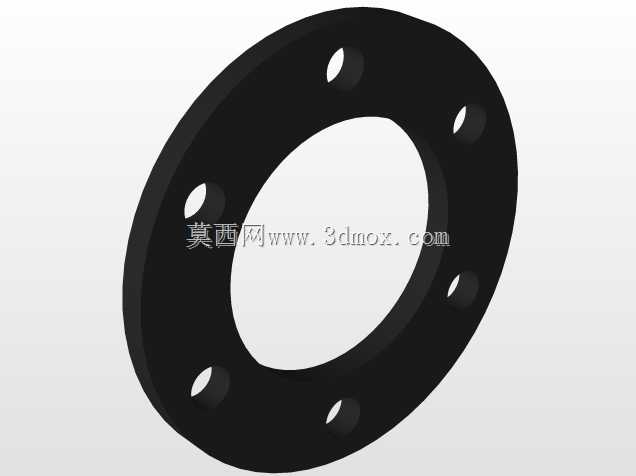

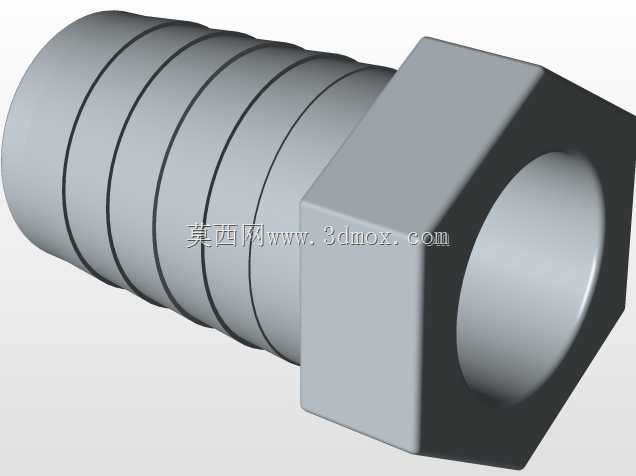

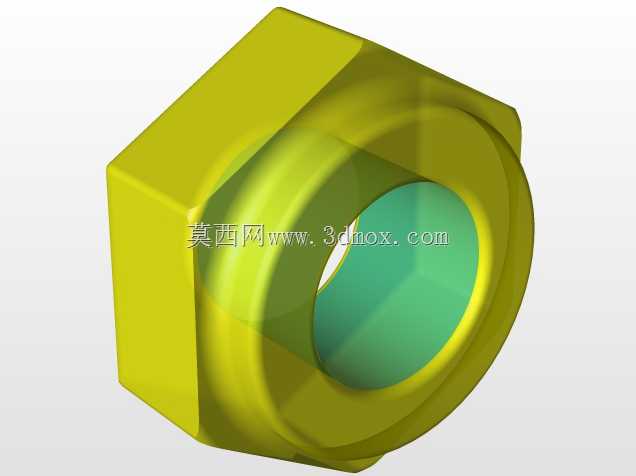

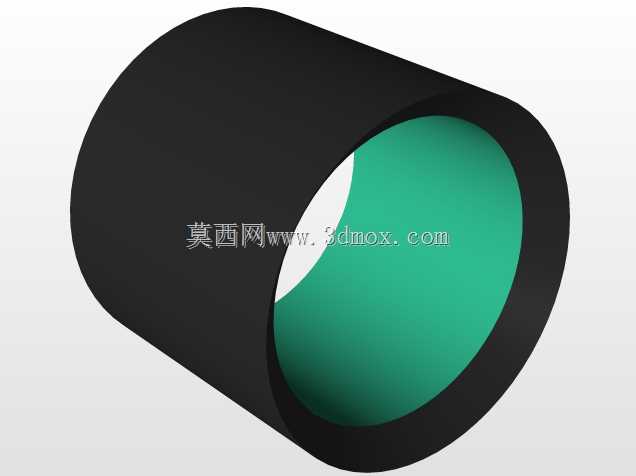

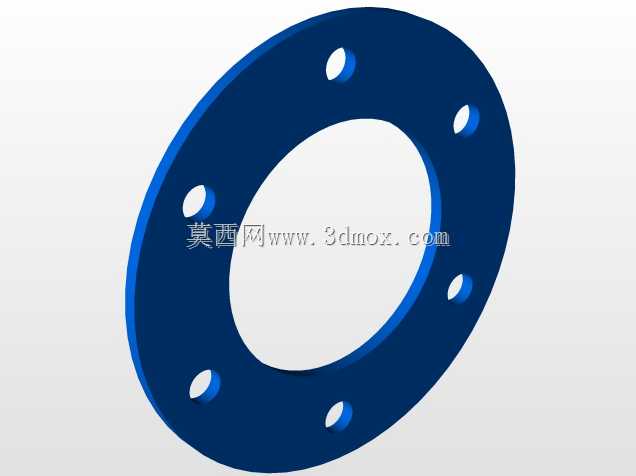

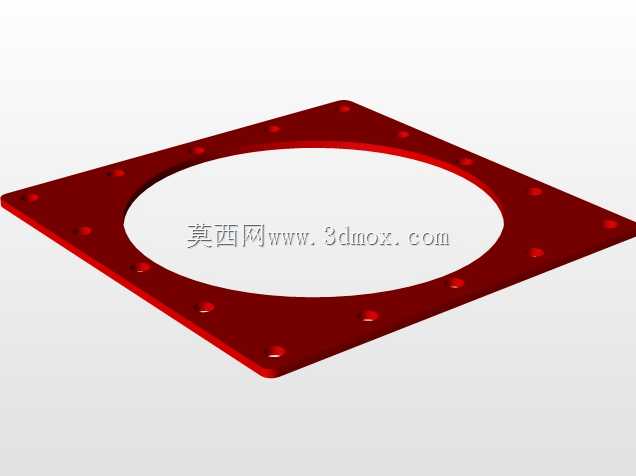

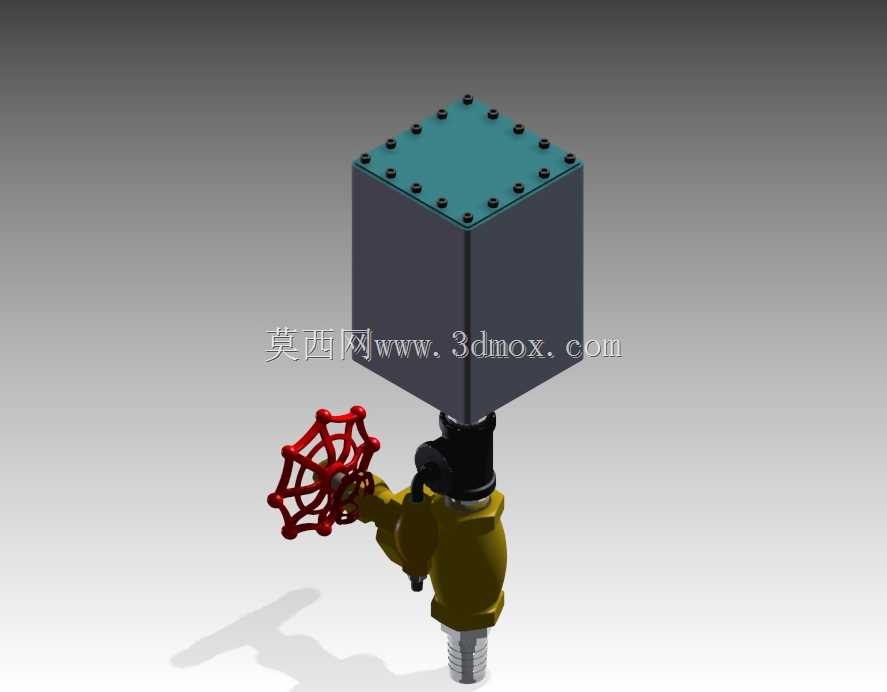

240升每分钟流量机油滤清装置结构

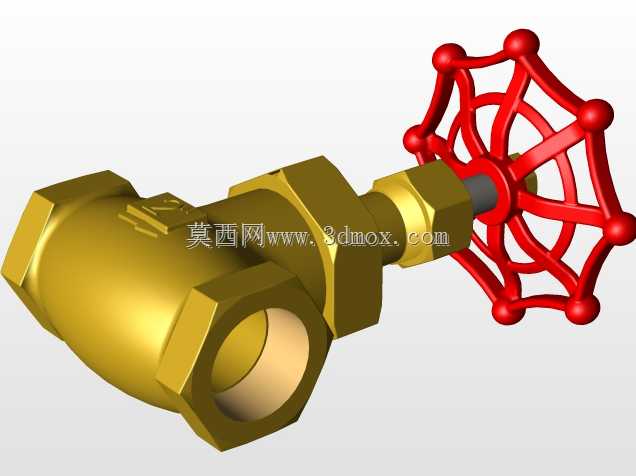

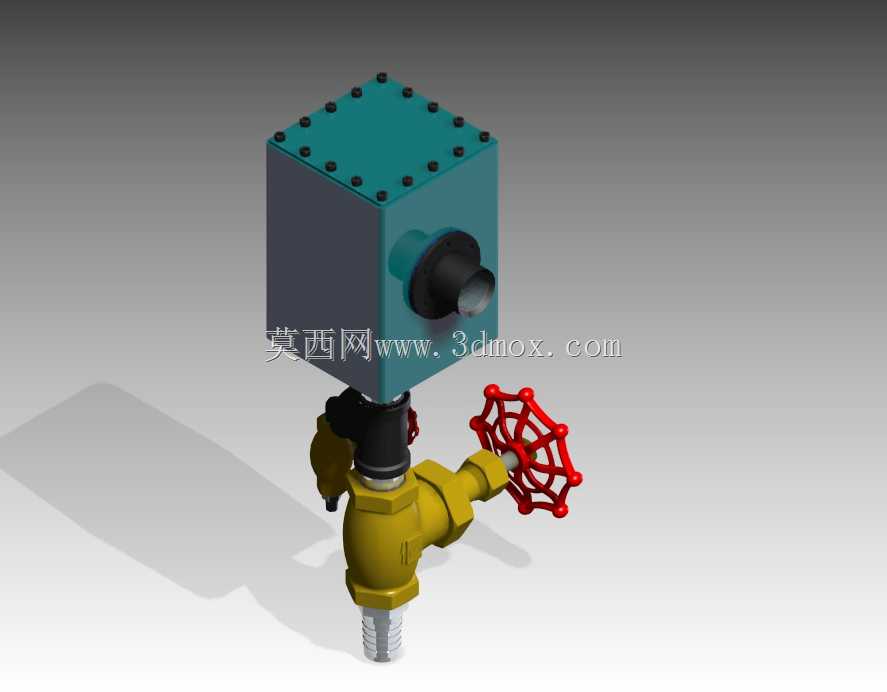

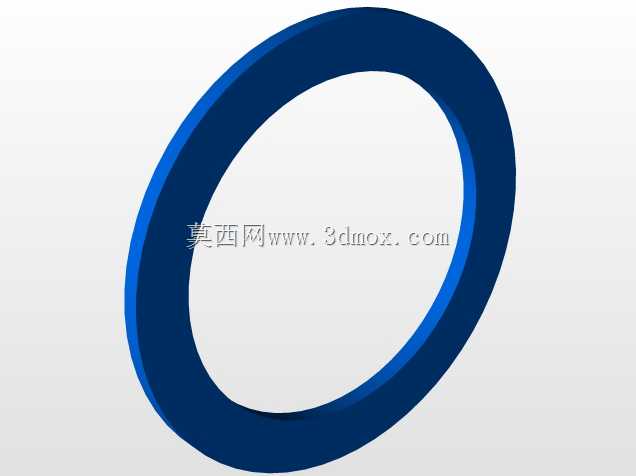

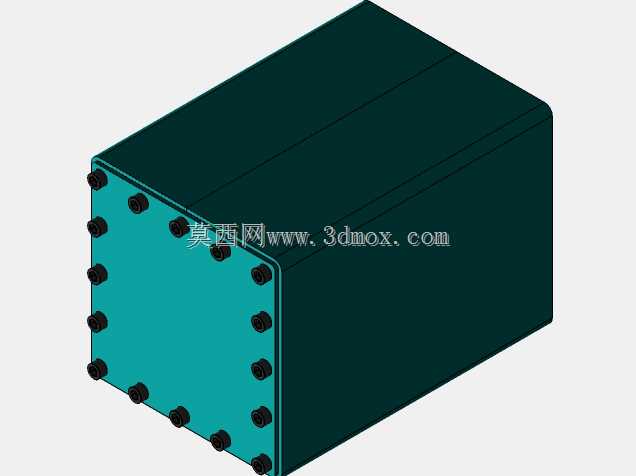

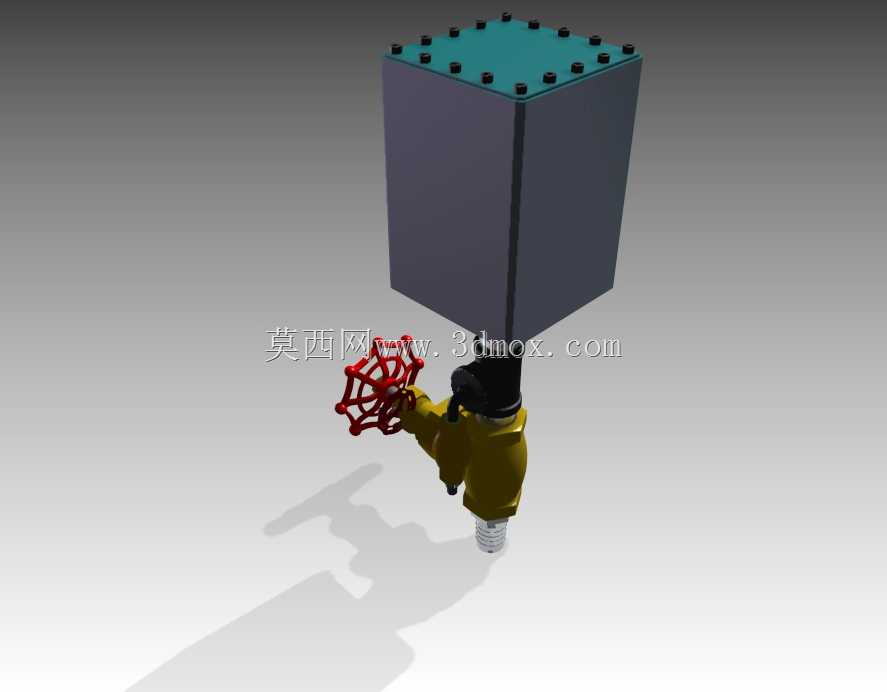

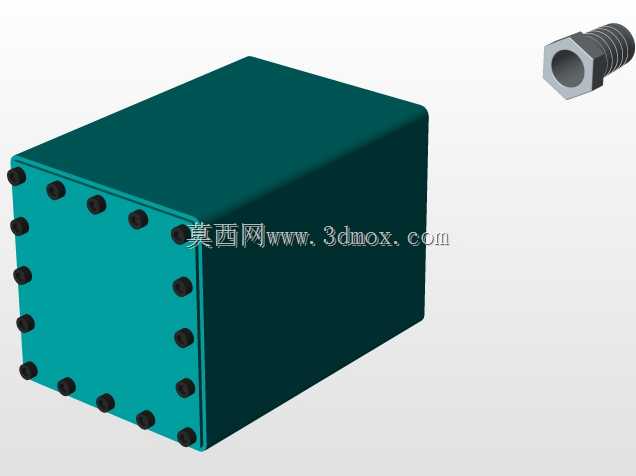

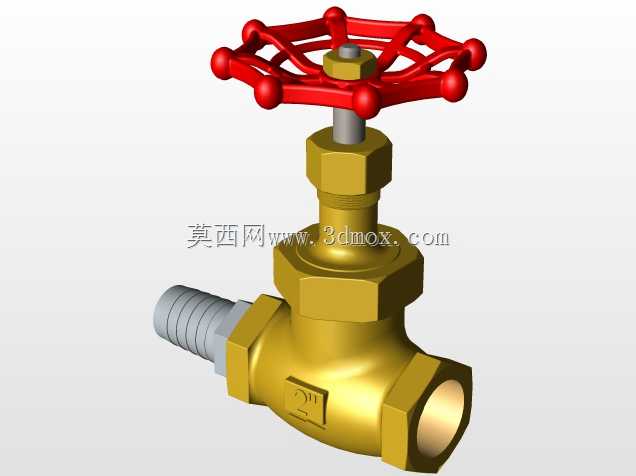

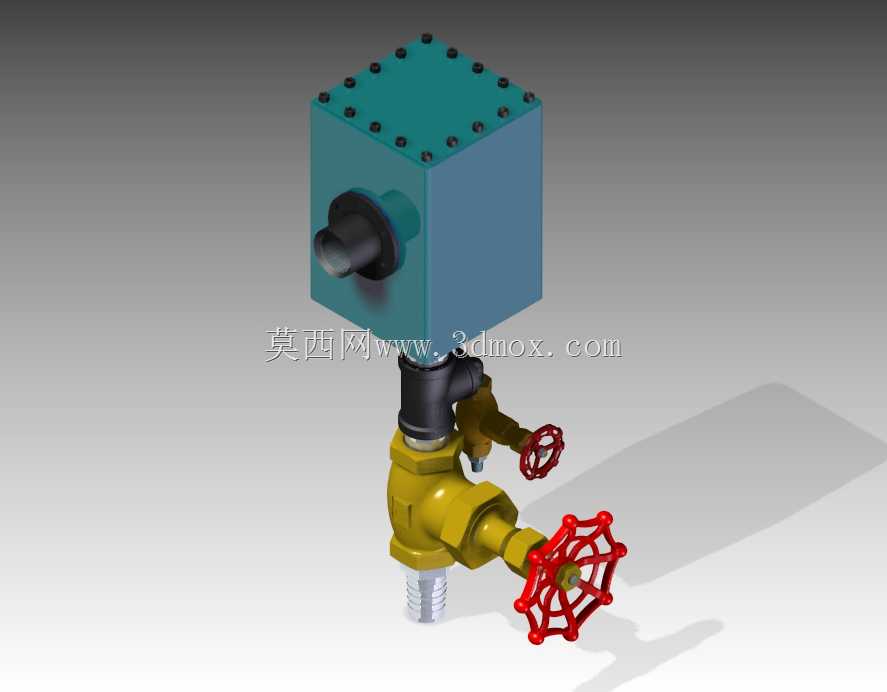

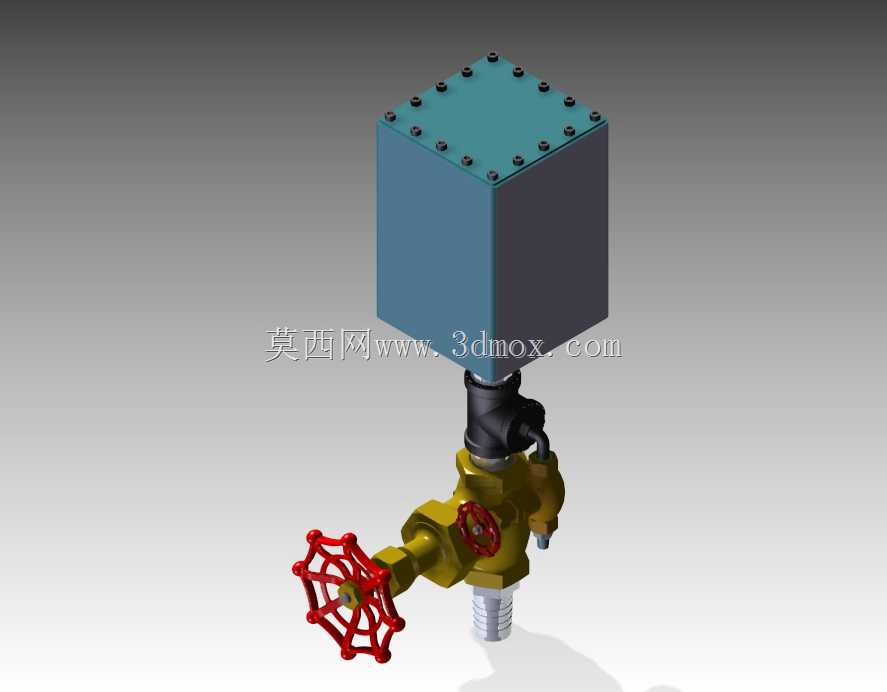

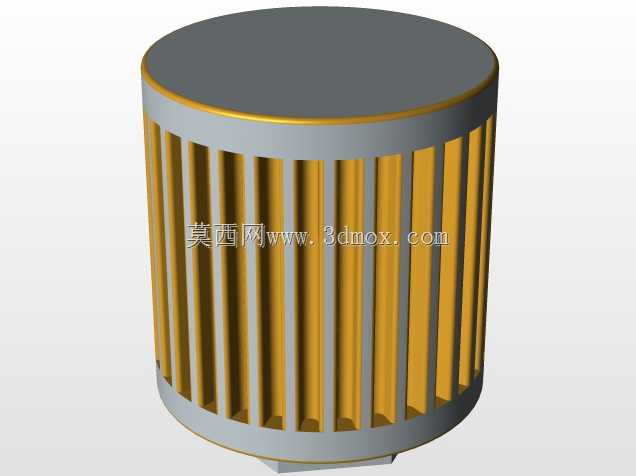

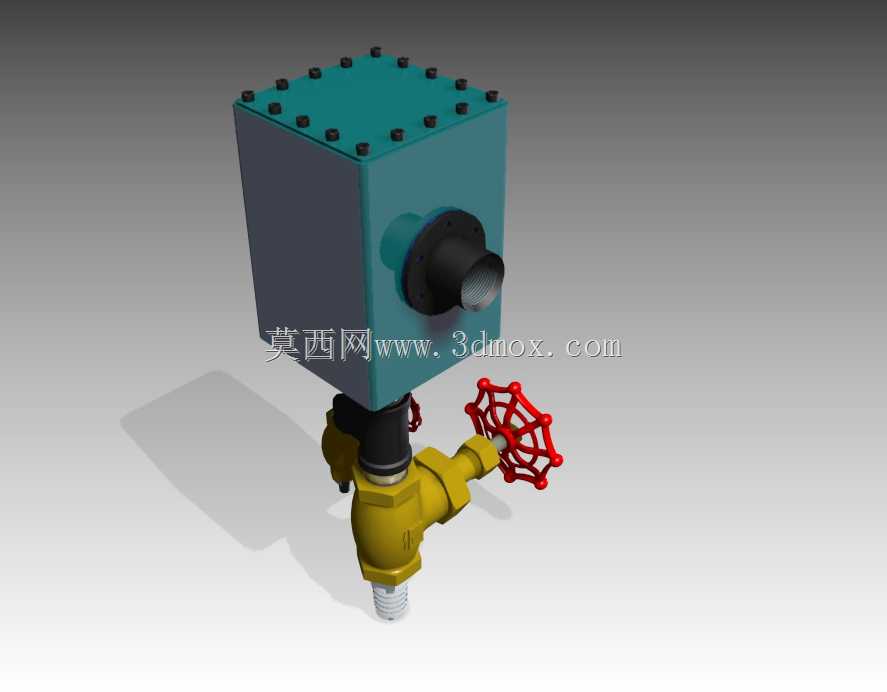

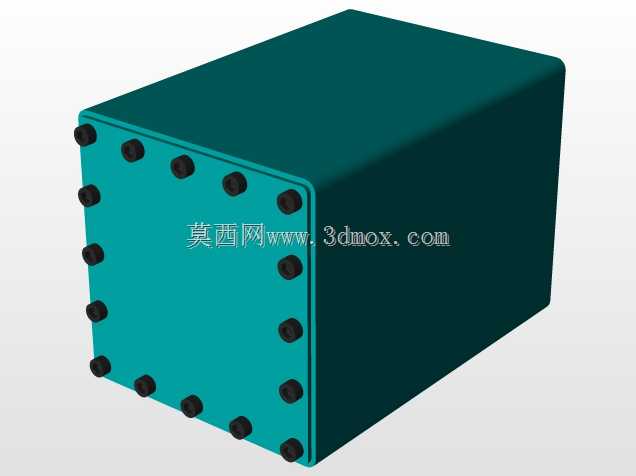

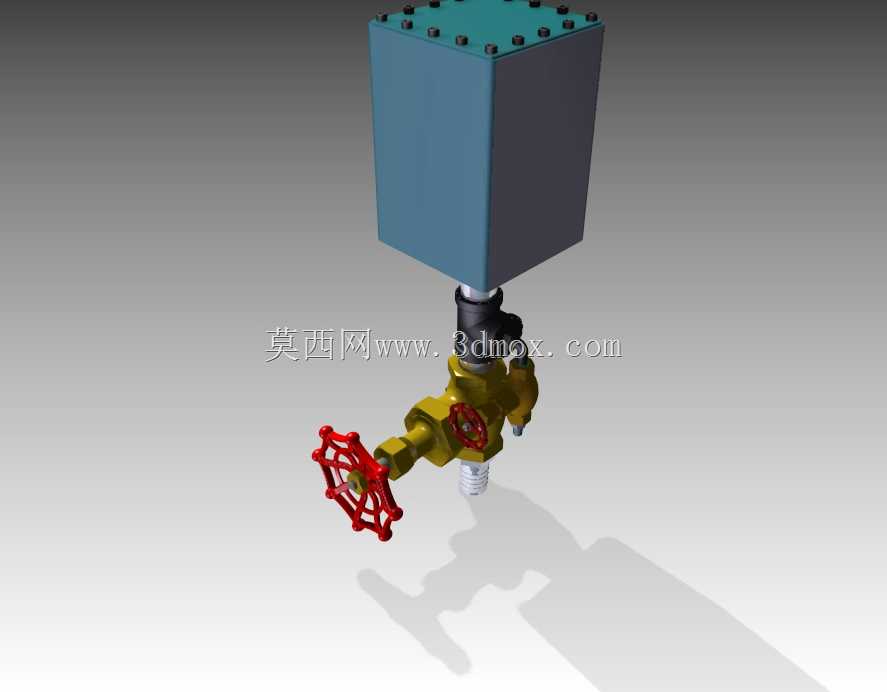

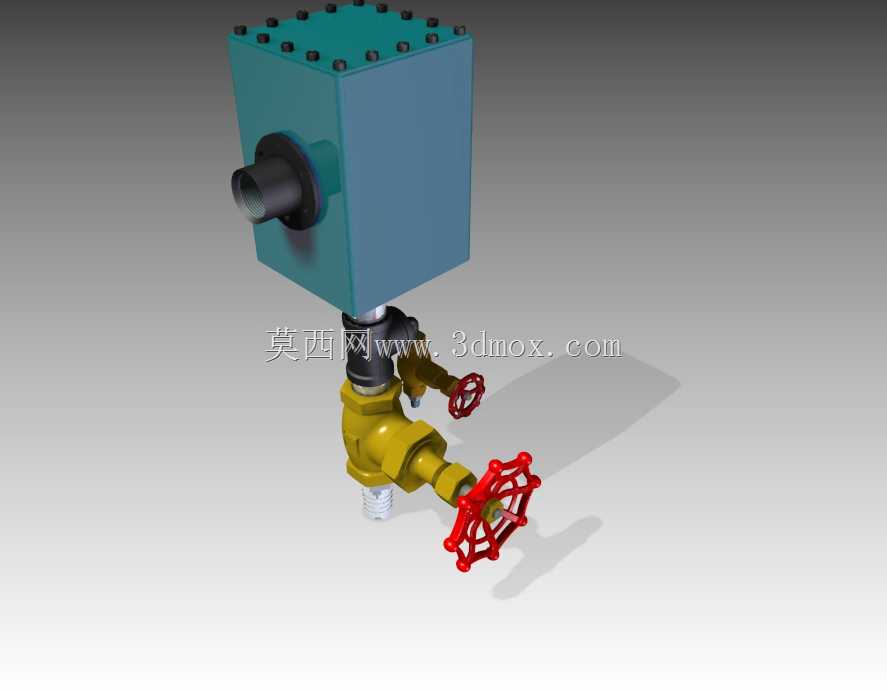

这款机油滤清装置主要适配润滑系统油路，额定通流能力达到每分钟240升，多用于中型工业动力机组、固定式柴油发电机组以及中型工程机械的润滑回路中，承担机油内金属磨屑、胶质杂质、积碳颗粒的拦截过滤职能，避免杂质进入摩擦副造成轴瓦拉伤、活塞环卡滞等故障。从结构布局来看，装置采用方体滤腔搭配下部截止阀组的集成设计，滤腔顶部采用周圈均布螺栓的密封压盖结构，这种设计相比旋装式滤清器拥有更大的过滤面积，同时可拆解更换内部滤芯，降低长期使用的耗材成本，压盖螺栓的排布经过受力校核，保证密封胶圈受压均匀，避免高压油路下出现渗漏问题。滤腔侧部设置的水平接口为油路入口，下部通过弯头连接的两路带手轮截止阀，分别承担净化后机油输出、排污卸油的功能，手轮采用辐条式铸钢手轮，操作力矩符合人工手动操作的施力范围，日常维护时无需专用工具即可完成阀门启闭。接口规格采用1-1/2 NPT锥管螺纹，这是工业油路系统中常用的密封连接形式，螺纹配合密封填料即可实现可靠的高压密封，无需额外加装密封垫片，适配多数同管径的工业油路管路，安装时需注意滤腔的垂直安装要求，保证下部排污阀处于装置最低点，便于维护时排空腔体内残存机油。设计过程中重点考量了油路压损控制，滤腔内部的流道做了圆弧过渡处理，避免直角流道造成的局部涡流阻力，保证额定流量下的油路压损控制在合理区间，不会对润滑系统的供油压力造成明显影响。下部阀组与滤腔的连接采用硬密封配合，兼顾耐压性能与抗震能力，适配设备运行过程中的持续振动工况，避免长期振动下连接部位出现松动渗漏。装置整体的安装边界预留了足够的操作空间，手轮操作侧预留的操作距离满足单人手动启闭阀门的空间需求，顶部压盖的螺栓拆装空间也符合常规扳手的操作行程，日常更换滤芯时无需拆解周边管路即可完成作业。
