Yota型RC遥控车标定器前轴总成结构

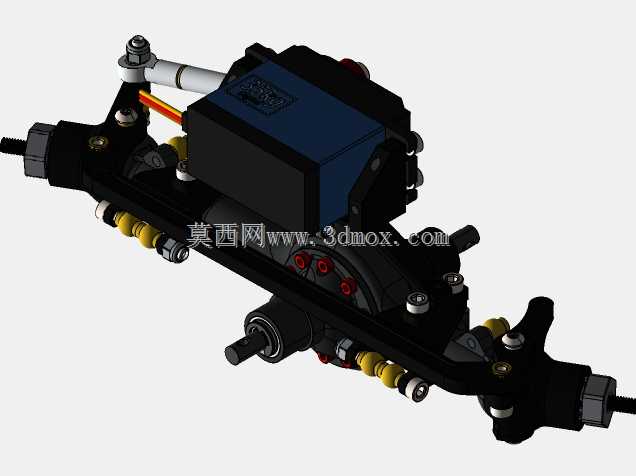

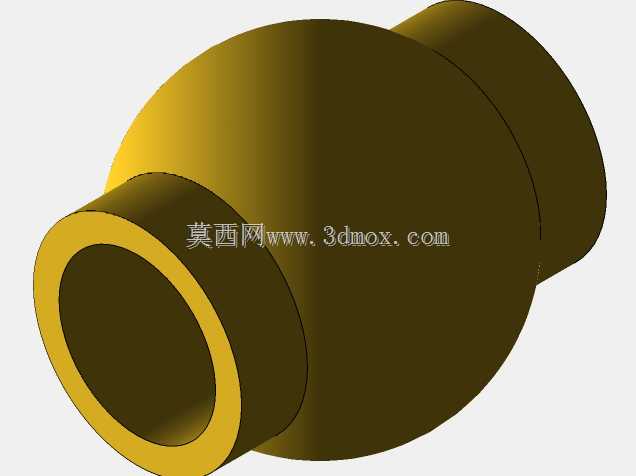

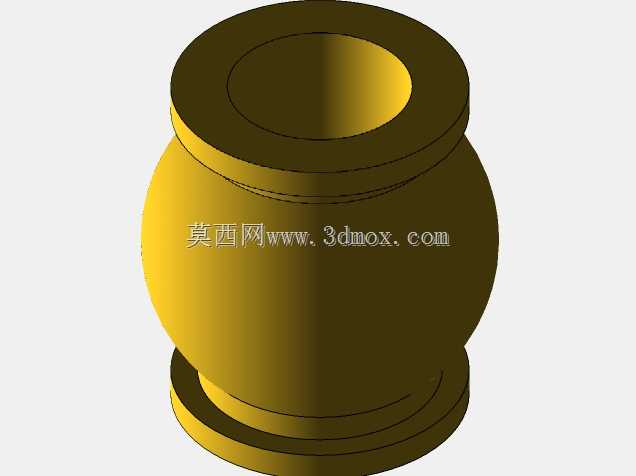

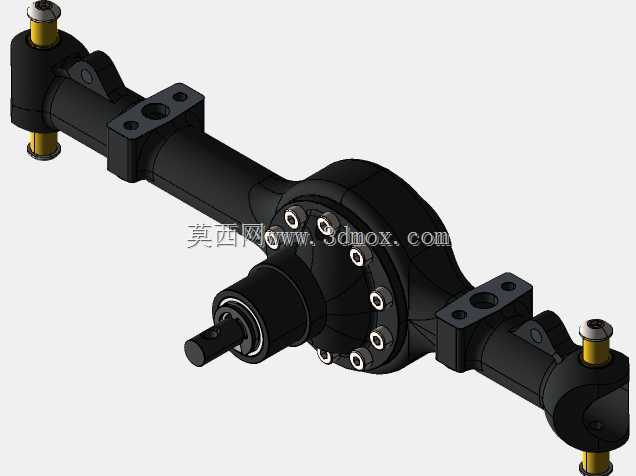

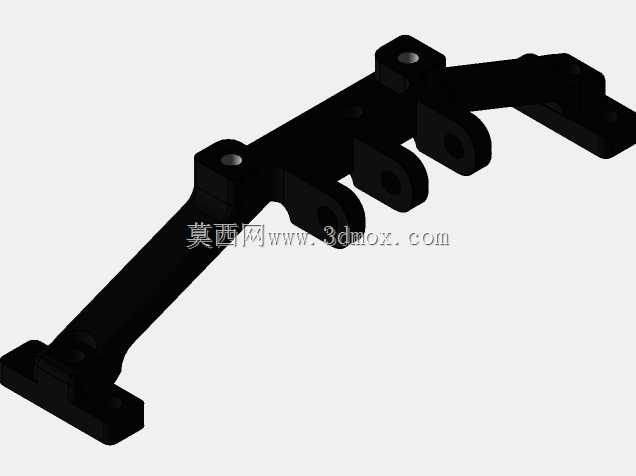

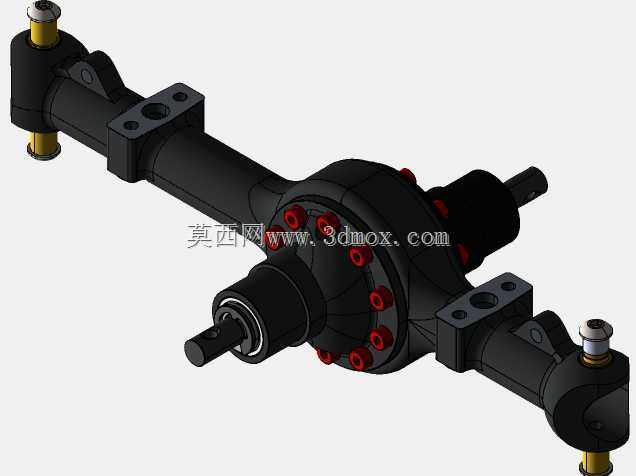

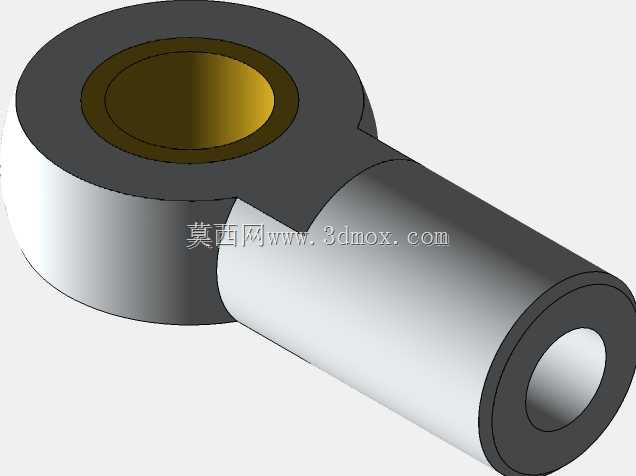

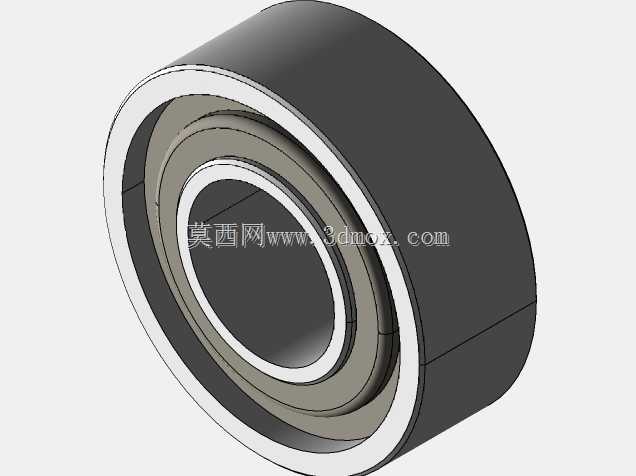

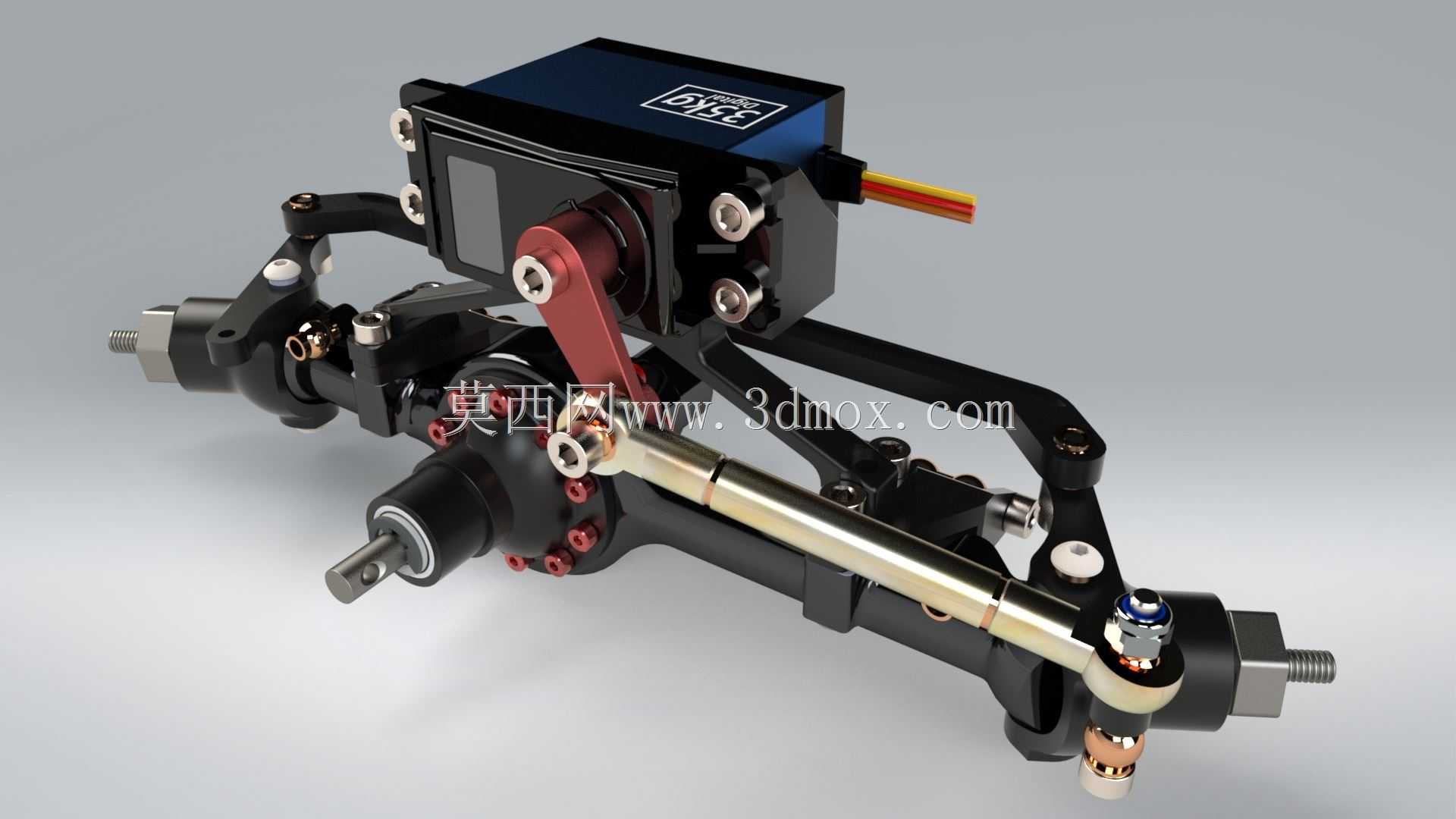

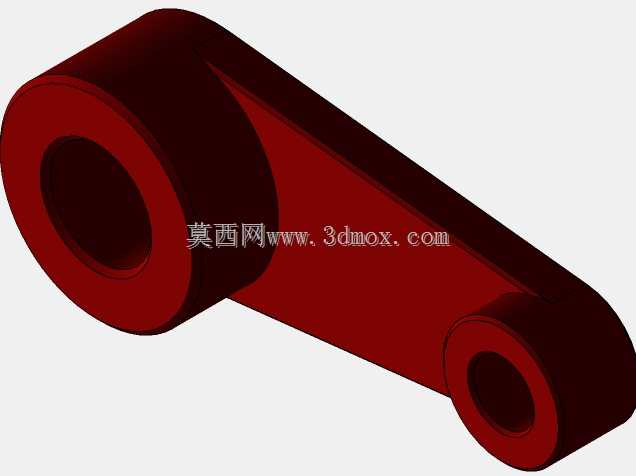

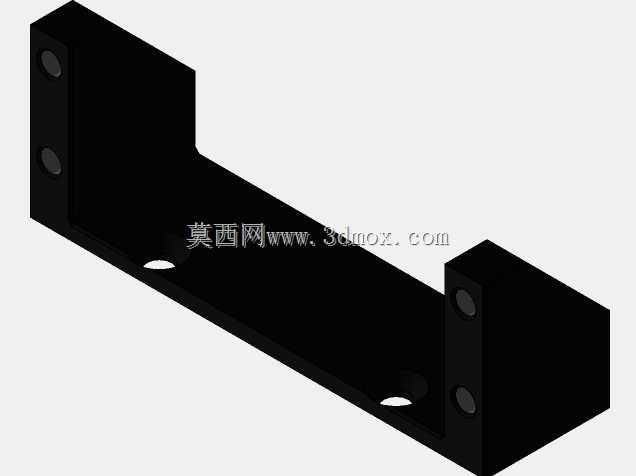

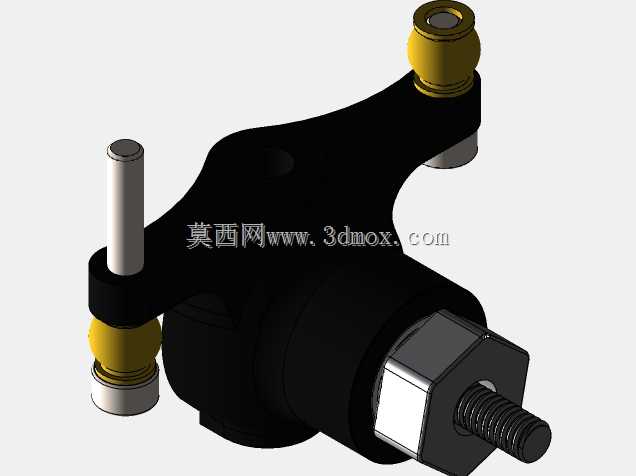

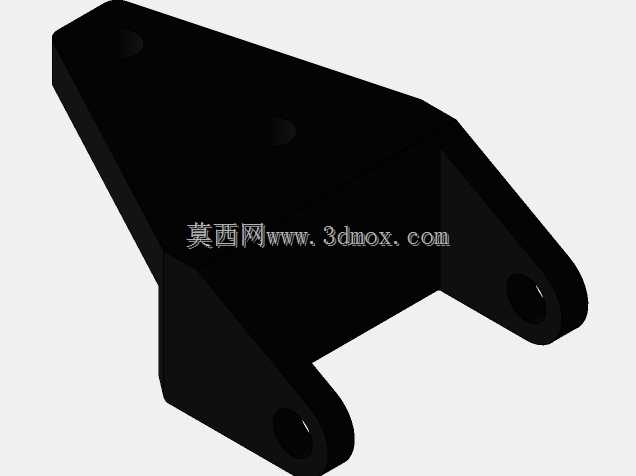

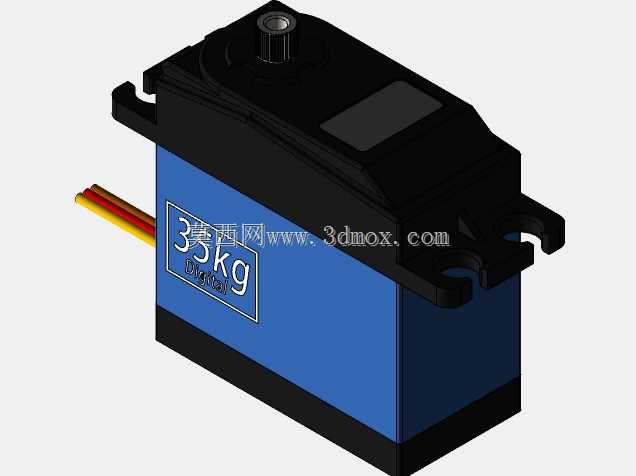

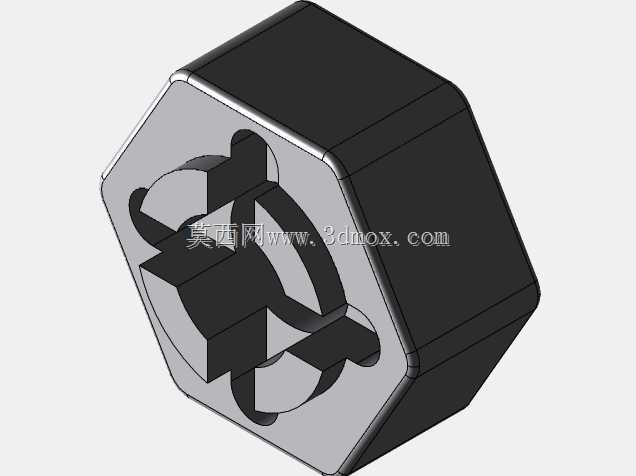

该前轴总成主要适配仿真攀爬类RC遥控车型，作为整车前部承载与转向执行的核心部件，承担前部动力传递、车轮转向支撑、行驶冲击缓冲的多重作用，在RC模型的越野攀爬、场地竞速、仿真姿态还原场景中，直接决定车辆前部的通过性与转向操控精度。从结构设计来看，总成集成了转向舵机安装位、转向拉杆组、差速器壳体、轮边连接轴、悬架安装支点，各部件的安装边界经过反复校核，舵机采用侧置高位布局，既避免了攀爬过程中硬物磕碰舵机壳体的风险，也通过缩短转向摇臂的传动路径，减少了转向虚位，提升转向响应速度。转向拉杆采用金属铰接结构，球头配合间隙控制在模型行驶的合理区间，既保证转向动作的顺滑传递，也能在车轮受到侧向冲击时预留微小的缓冲余量，避免硬连接导致的拉杆断裂或舵机齿轮扫齿。差速器壳体采用一体化加强结构，外部预留的红色固定点位为差速齿组的调节与维护提供操作空间，轮边输出轴采用六角结合器结构，可适配市面上主流的1.9寸、2.2寸攀爬车轮毂，安装时仅需匹配对应厚度的接合器垫片即可调整轮距，满足不同车壳的宽度适配需求。悬架安装支点分布在桥体上下两侧，可搭配连杆式悬挂结构，实现大行程的上下跳动，在攀爬陡坡、侧倾路面时保证车轮与地面的有效接触，提升抓地力。桥体整体的重心经过优化，上部舵机的安装位置尽量贴近桥体中心线，减少转向时的重心偏移，下部桥壳做了圆弧过渡处理，避免穿越碎石路面时桥底卡滞障碍物。在实际装配调试中，该前轴的转向角度可通过调整舵机摇臂的安装初始位置进行设定，最大转向角度可达45度，满足小半径转弯的攀爬需求，轮边的轴承位采用标准模型轴承尺寸，替换维护无需额外定制配件，桥体上的各安装孔位公差控制在合理范围，装配时无需额外打磨修配即可完成整桥组装，对于RC模型改装玩家来说，可直接替换同规格的原厂前桥，也可根据自身需求更换金属转向拉杆、配重块等升级配件，进一步优化车辆的攀爬性能与仿真外观。
