碳纤维防护网车载同轴扬声器结构

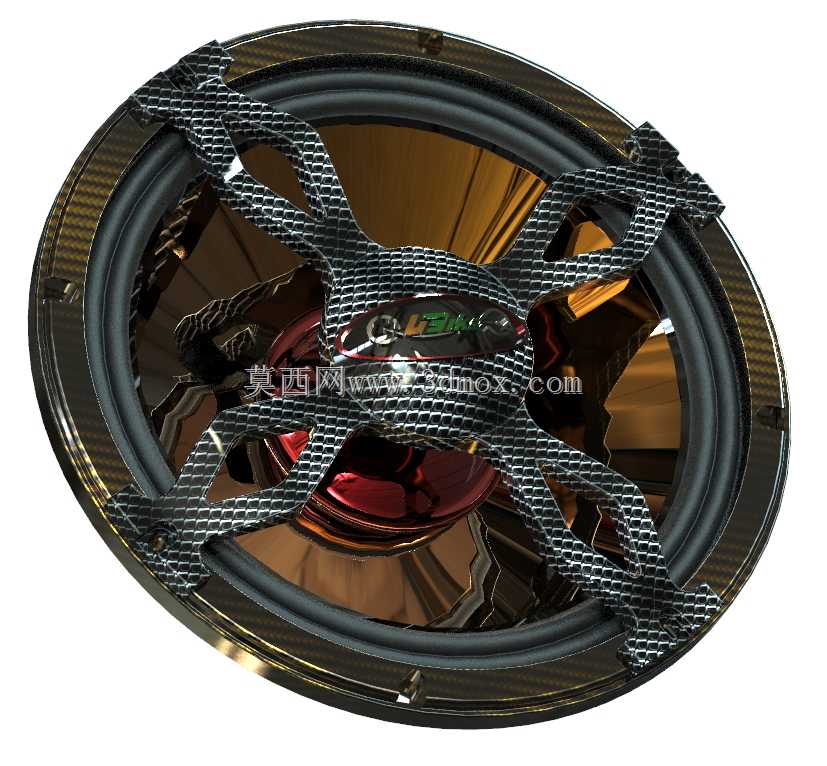

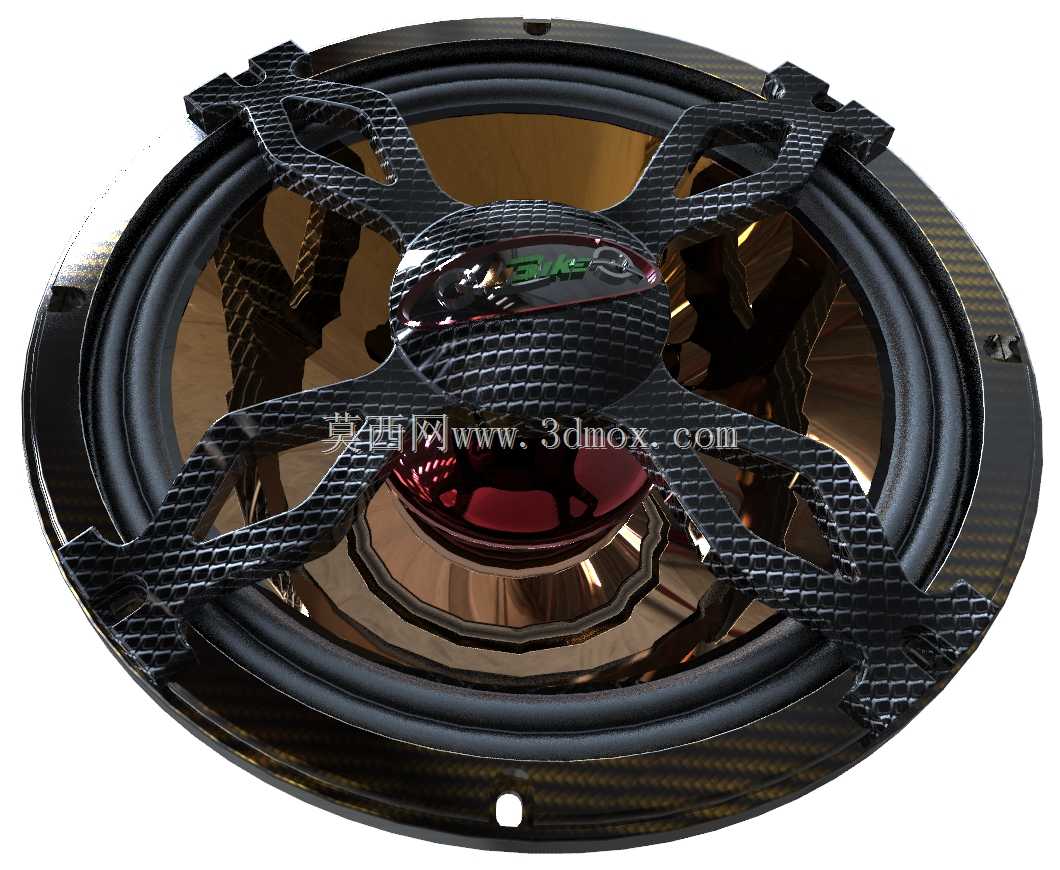

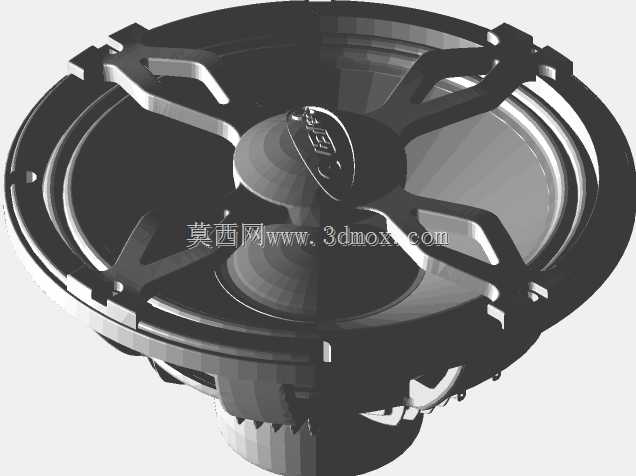

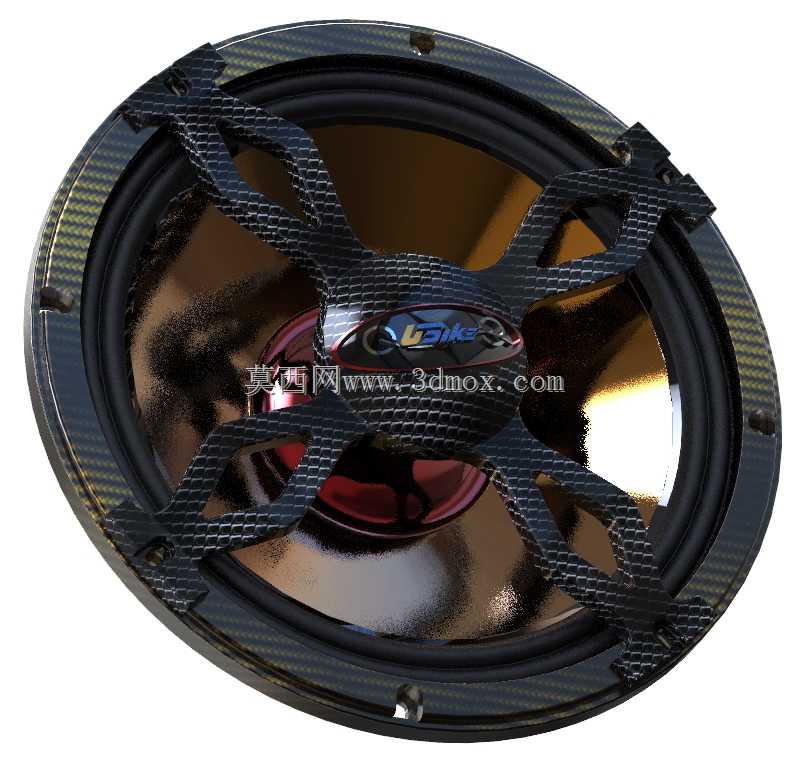

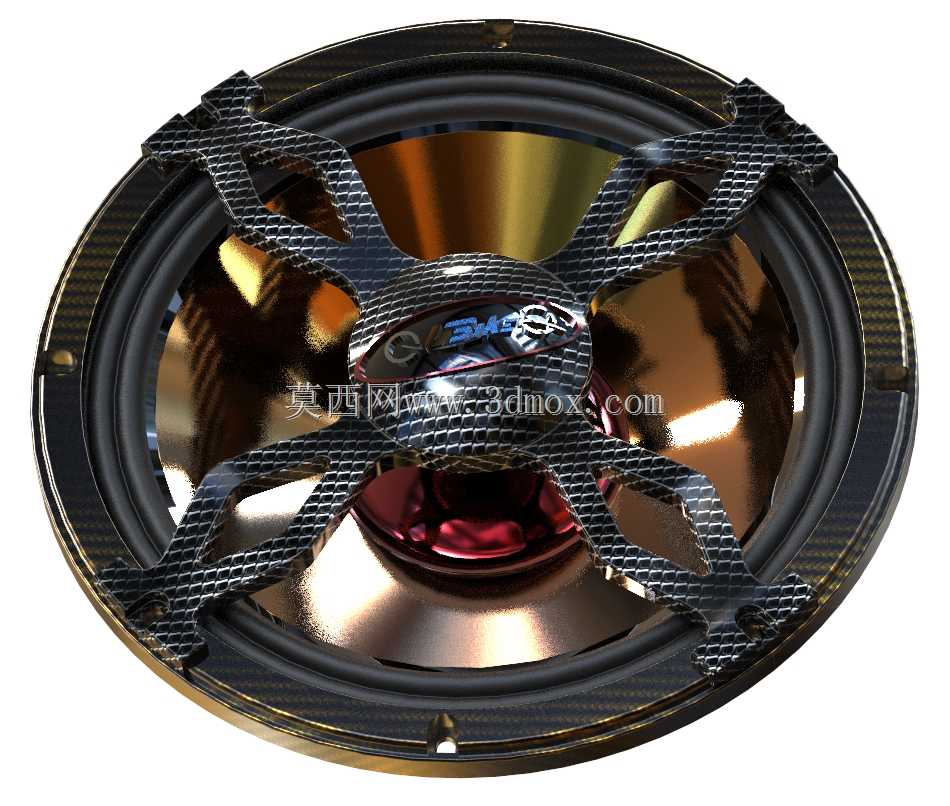

这款同轴扬声器的结构设计，首先围绕车载改装场景的安装适配做了边界约束，常规6.5英寸规格的安装孔位匹配市面绝大多数乘用车型的门板预留位，安装沉台深度控制在65mm以内，无需额外对车门内饰板做切割改造，适配厚度4mm以内的车门钣金安装面，固定孔位采用均匀分布的4孔布局，兼容原车螺丝孔距的同时，也适配通用改装垫圈的安装尺寸。从功能实现层面看，同轴结构将高音单元集成在中低音振膜的中心轴线上，相比分体式套装喇叭省去了额外的高音开孔与分频器布线步骤，在有限的安装空间内实现全频段声音覆盖，中低音振膜采用掺混金属涂层的复合纸基材质，兼顾低频下潜的韧性与中频段的人声解析力，中心高音单元采用丝膜球顶结构，高频延伸不刺耳，适合车载环境的近距离听感需求。外部防护网采用碳纤维纹理的一体成型结构，六辐式的镂空造型并非单纯的外观装饰，每一处辐条的走向都经过力学仿真验证，在不遮挡声波扩散路径的前提下，提升护网的抗冲击能力，避免日常使用中异物磕碰损坏振膜，护网与盆架的卡扣式连接结构，拆卸清理时无需拧动固定螺丝，维护便捷性更强。盆架采用冷轧钢冲压一体成型，表面做了黑色电泳防锈处理，在车门内部潮湿多尘的使用环境下，能长期抵御水汽侵蚀避免结构锈蚀，弹波部分采用高韧性的棉质混纺材质，保证音圈长时间大振幅运动时的对中性，减少擦圈故障的发生概率。接线端子采用插拔式的纯铜镀锡结构，兼容原车线束插头与改装专用线材，接线处预留了防水胶圈的安装位，避免车门渗水导致的接线氧化接触不良。实际装车应用中，这类扬声器既可以作为原车音响损坏后的替换配件，也可以作为入门级音响改装的升级部件，无需额外加装功放即可通过原车主机驱动，阻抗设定为4欧姆，灵敏度达到90dB以上，小功率输出下就能获得足够的声压级，适配绝大多数车型的原车音响系统输出功率范围。设计过程中针对车载环境的共振问题，在盆架与安装面的接触位置预留了环形密封减震垫的安装槽，安装后可以填充盆架与车门钣金之间的缝隙，减少共振产生的异响，同时提升车门腔体的密封性，辅助优化低频的表现效果。
