镂空结构休闲三轮代步车结构设计

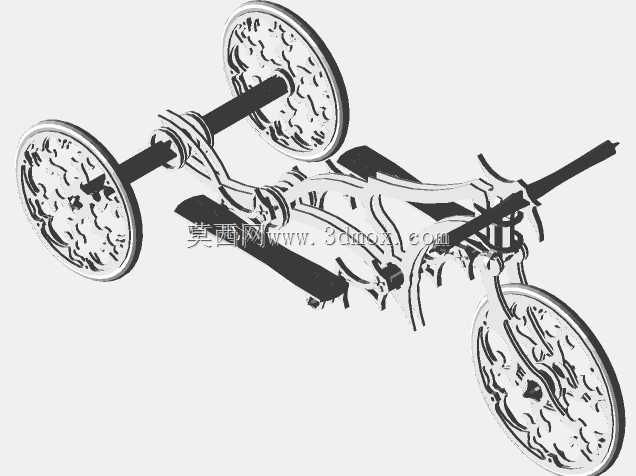

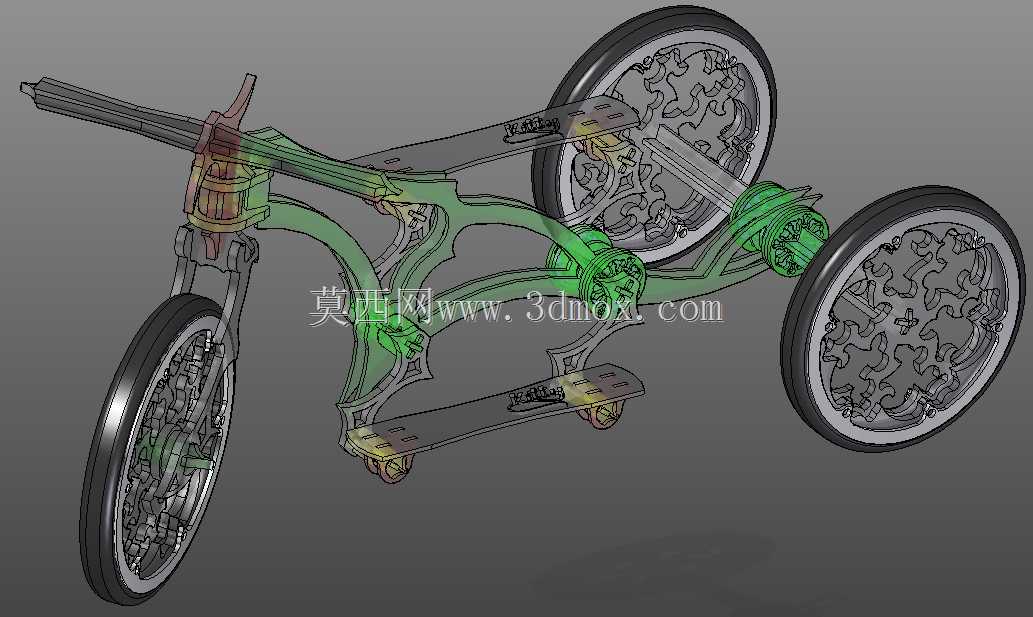

这款三轮代步结构的设计，最初瞄准的是短距休闲出行、儿童益智拼装玩具两大应用场景，既可以作为1:1比例代步载具的结构验证原型，也可缩放比例后做成拼装益智摆件，适配不同的落地需求。从结构布局来看，采用前单轮转向、后双轮承重的倒三轮布局，相比正三轮结构，转向时的侧倾风险更低，后轴的承重冗余量更大，即便搭载额外的置物载荷，也能保持行驶状态的稳定。车架部分采用一体化镂空的仿生曲线设计，没有采用传统管材拼接的结构，而是通过连续的曲面承力结构分散载荷，主承力梁从车头转向轴位置一直延伸到后轴安装位，中间的镂空区域既可以降低整体自重，也能预留出置物、加装电池组件的安装空间，安装边界上，车架主体的宽度控制在320mm以内，前后轮轴距预留680mm的空间，不会出现轮组与车架在转向过程中发生运动干涉的问题。转向结构直接集成在前叉与车把的连接位置，没有额外设置转向助力结构，依靠纯机械传动实现转向动作，转向角度预留左右各45度的活动余量，满足小半径转弯的使用需求。轮组部分采用了镂空辐条的一体化设计，轮辋与辐条为一体式结构，省去了传统钢丝辐条的调整工序，轮组的安装轴径统一为12mm，适配标准的深沟球轴承安装位，后期维护更换时不需要单独定制配件。脚踏区域设置了两处防滑承托板，分别位于车架中部靠前和靠后的位置，既可以满足骑行时的脚踏放置需求，也能在作为静态摆件时提供稳定的支撑点，承托板的边缘做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险。后轴的传动结构预留了多级传动的安装位，既可以做成纯脚踏驱动的人力版本，也可以加装小型轮毂电机改成电动助力版本，安装接口的尺寸做了通用化设计，不需要额外修改车架结构就能完成动力形式的切换。整体结构的所有连接位都采用了嵌入式的安装定位结构，拼装时不需要额外的粘接工序，依靠结构本身的卡扣与轴孔配合就能完成整体装配，缩放成小比例模型时，零件的壁厚控制在1.5mm以上，不会因为壁厚过薄导致打印或者注塑成型时出现零件缺损的问题。在实际使用场景中，全尺寸版本的整车高度控制在900mm以内，适合身高1米到1.4米的使用者骑行，重心高度距离地面220mm，即便发生侧倾也能保证使用者的脚部快速接触地面支撑，降低摔倒的风险。后双轮的轮距设置为450mm，在经过不平整路面时，单侧车轮的起伏不会直接带动车架整体倾斜，行驶的平顺性比两轮结构更好。
