法兰连接手轮驱动截止阀三维结构设计

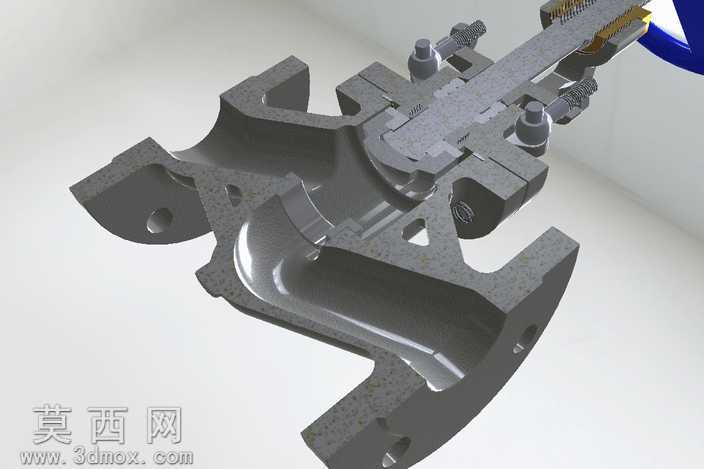

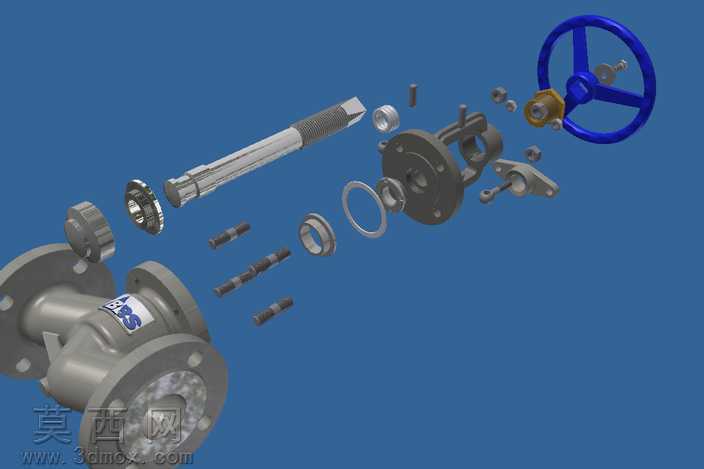

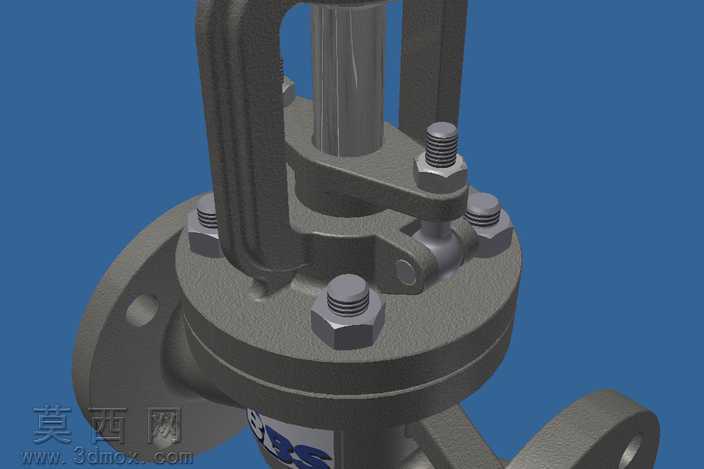

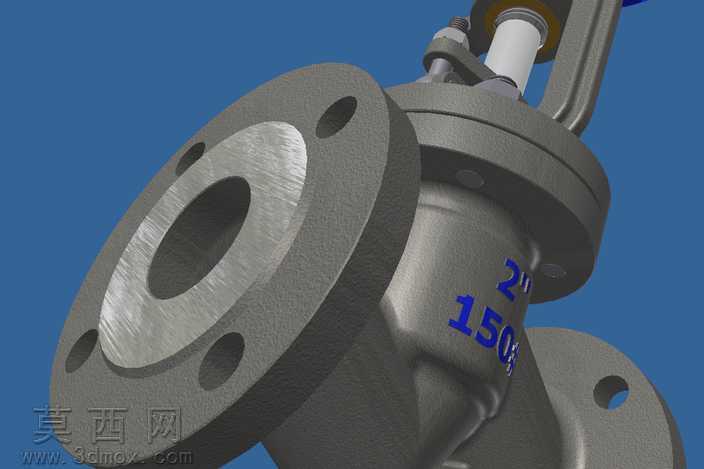

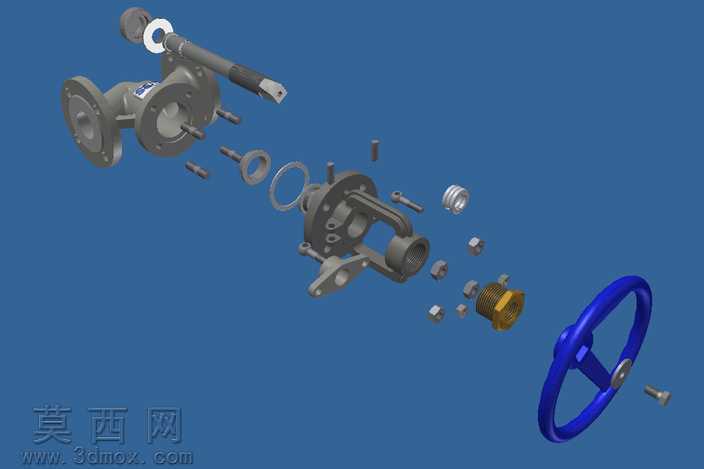

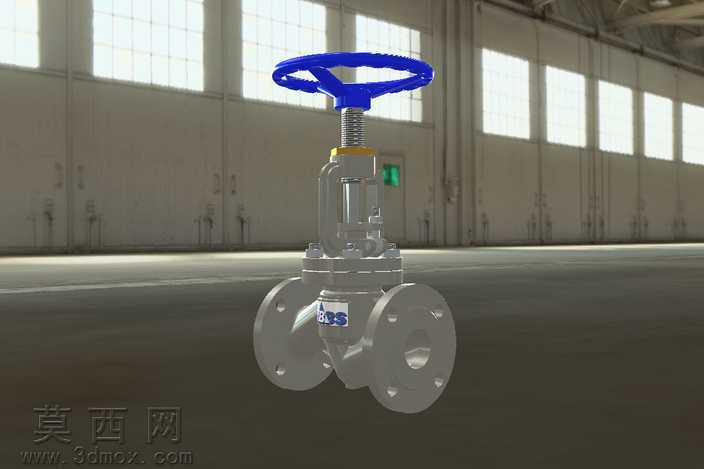

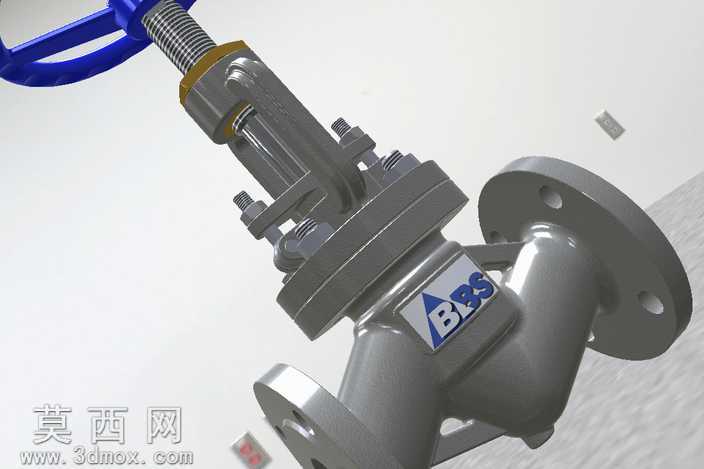

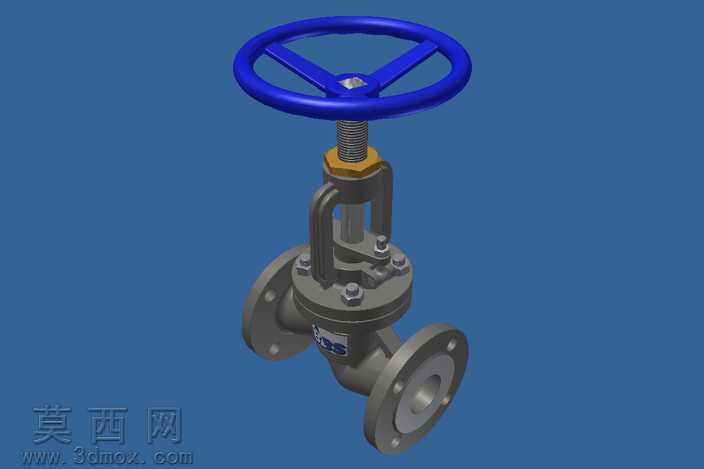

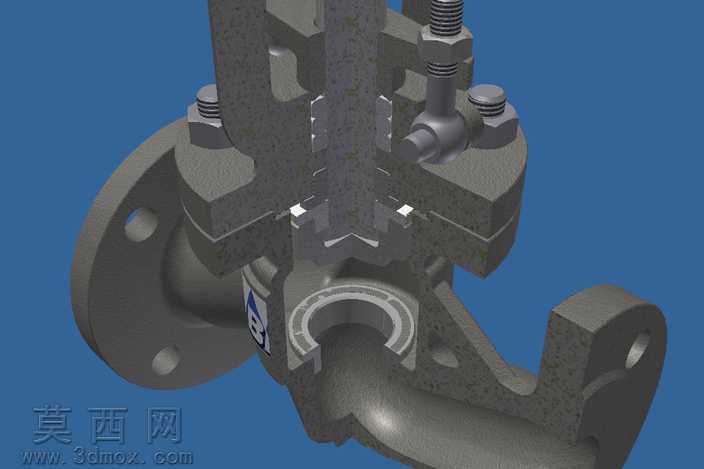

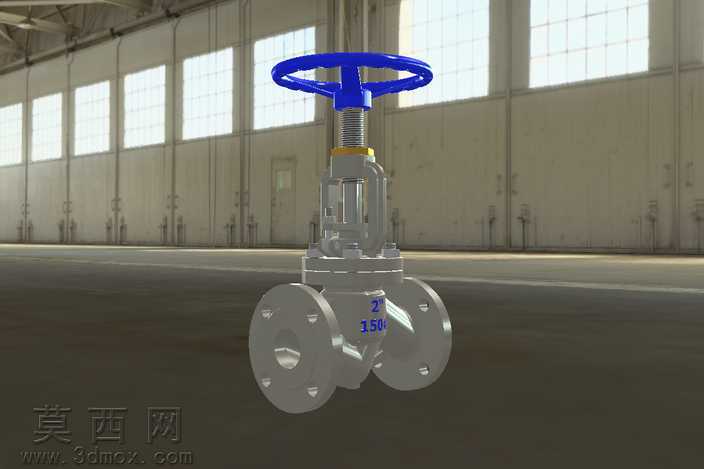

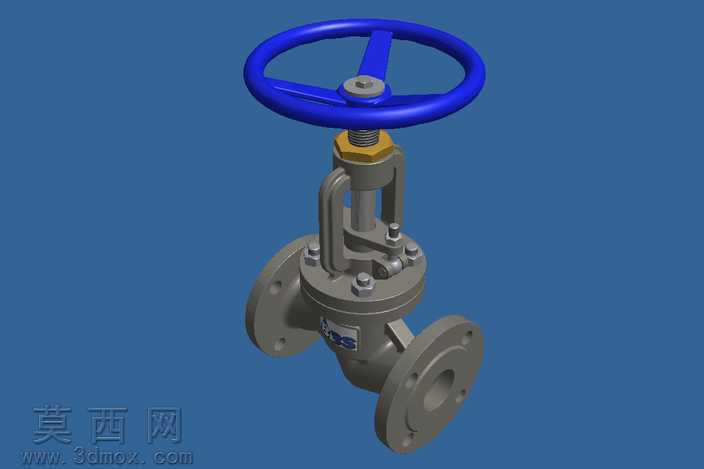

本作品为法兰连接式手轮驱动截止阀的三维参数化建模成果，建模过程严格遵循BS en-13709、EN1092-1、DIN3202等多项工业阀门设计标准，完整还原了该类阀门的全部装配结构与细节特征。建模阶段首先梳理截止阀的装配逻辑，从核心的阀瓣启闭结构出发，依次完成阀体、阀盖、阀杆、手轮、填料压盖、连接螺栓、法兰密封面等全部零部件的特征构建，每一处结构尺寸均匹配对应标准的参数要求，确保模型的工程实用性。材质渲染阶段针对不同零部件的实际工业用材进行区分设置：阀体与阀盖采用铸钢材质，还原铸件表面的哑光磨砂质感与金属灰度；顶部操作手轮采用蓝色工程塑料材质，还原工业阀门手轮的防滑表层质感与鲜亮蓝色外观；阀杆、连接螺栓等传动与紧固件采用不锈钢材质，呈现金属加工后的亮面反光效果；填料压盖处的密封填料采用非金属材质的哑光深灰质感，不同材质的光影参数经过反复调试，最终渲染效果贴近工业阀门的真实外观。结构设计上，该模型完整呈现了明杆截止阀的结构特点，阀杆与手轮的连接结构、阀盖与阀体的螺栓紧固结构、法兰端的密封面与螺栓孔布局、填料函的密封压紧结构均做了精细化还原，可清晰观察到阀门启闭时手轮带动阀杆升降、进而驱动阀瓣实现管路通断控制的运动逻辑，各零部件之间的装配间隙、配合关系均符合实际工程装配要求，无结构干涉问题。整体建模思路以工程实用性为核心，兼顾外观展示的真实感，既可以作为工业阀门设计的参考样例，也可用于管路系统的装配模拟、阀门结构教学演示等场景，模型的每一处细节都经过核对校验，确保结构准确、比例协调，能够直观展现法兰式手轮截止阀的完整构造与设计特点。
