太阳花造型圆形控制器外壳结构设计

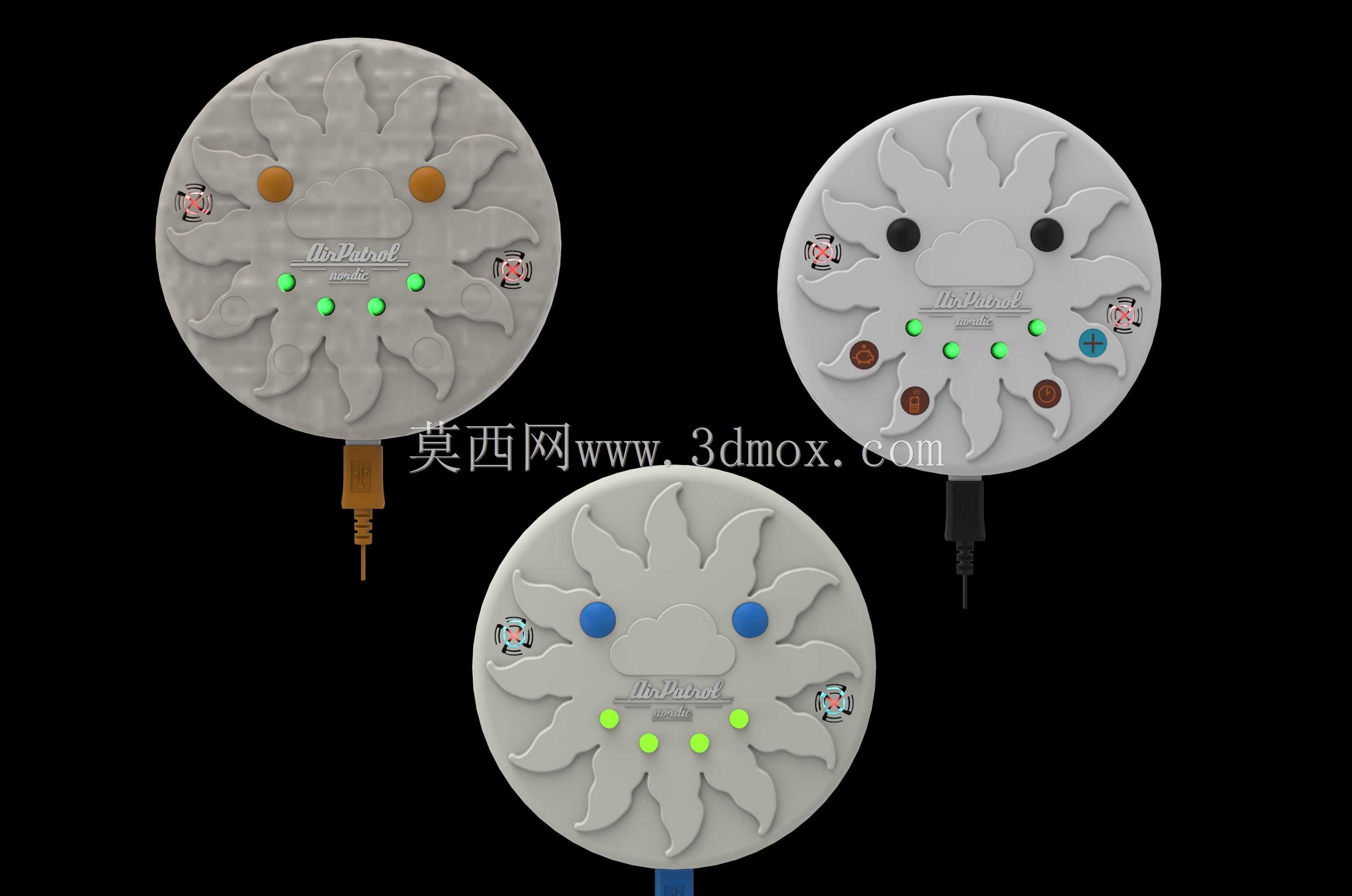

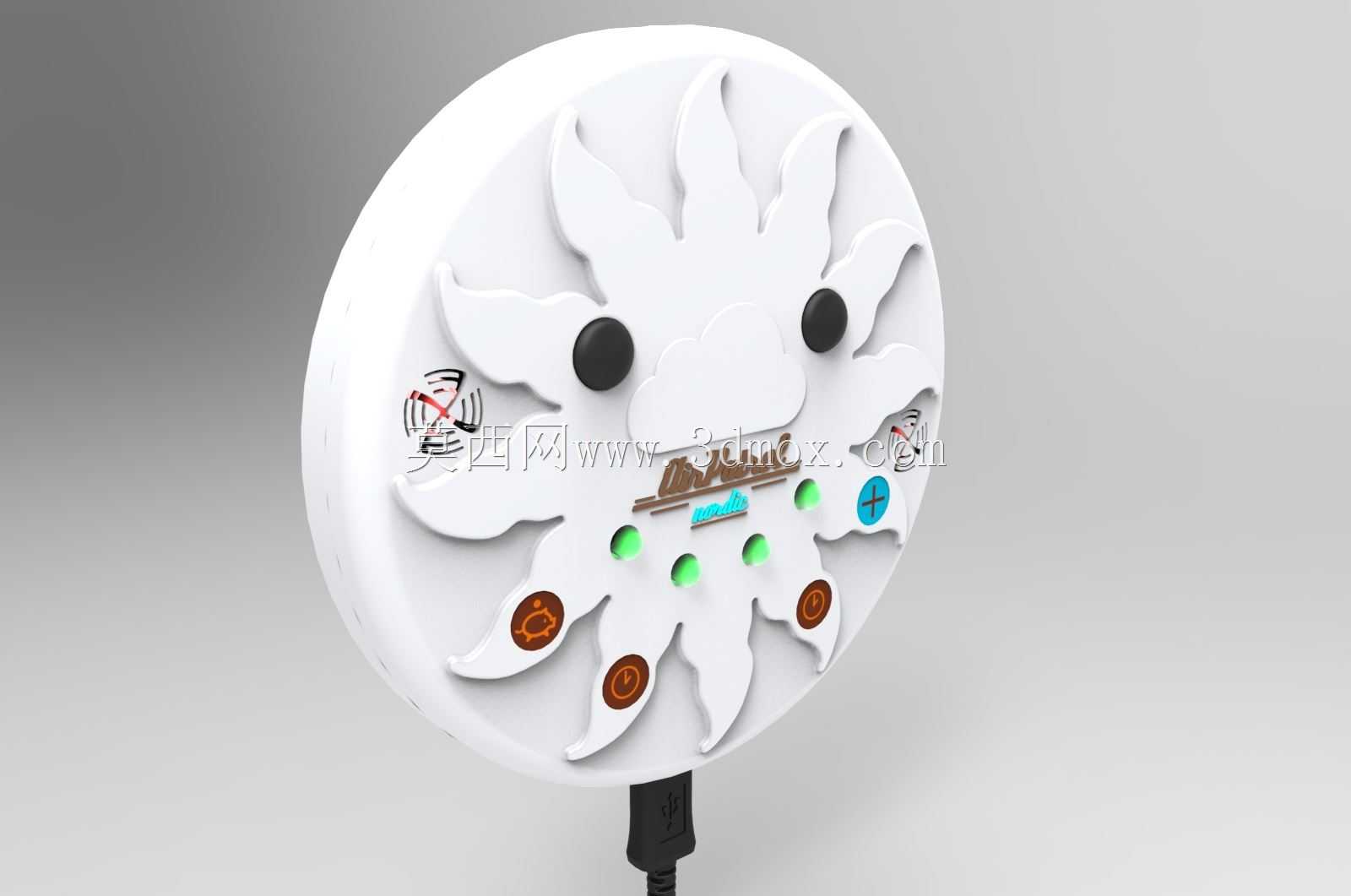

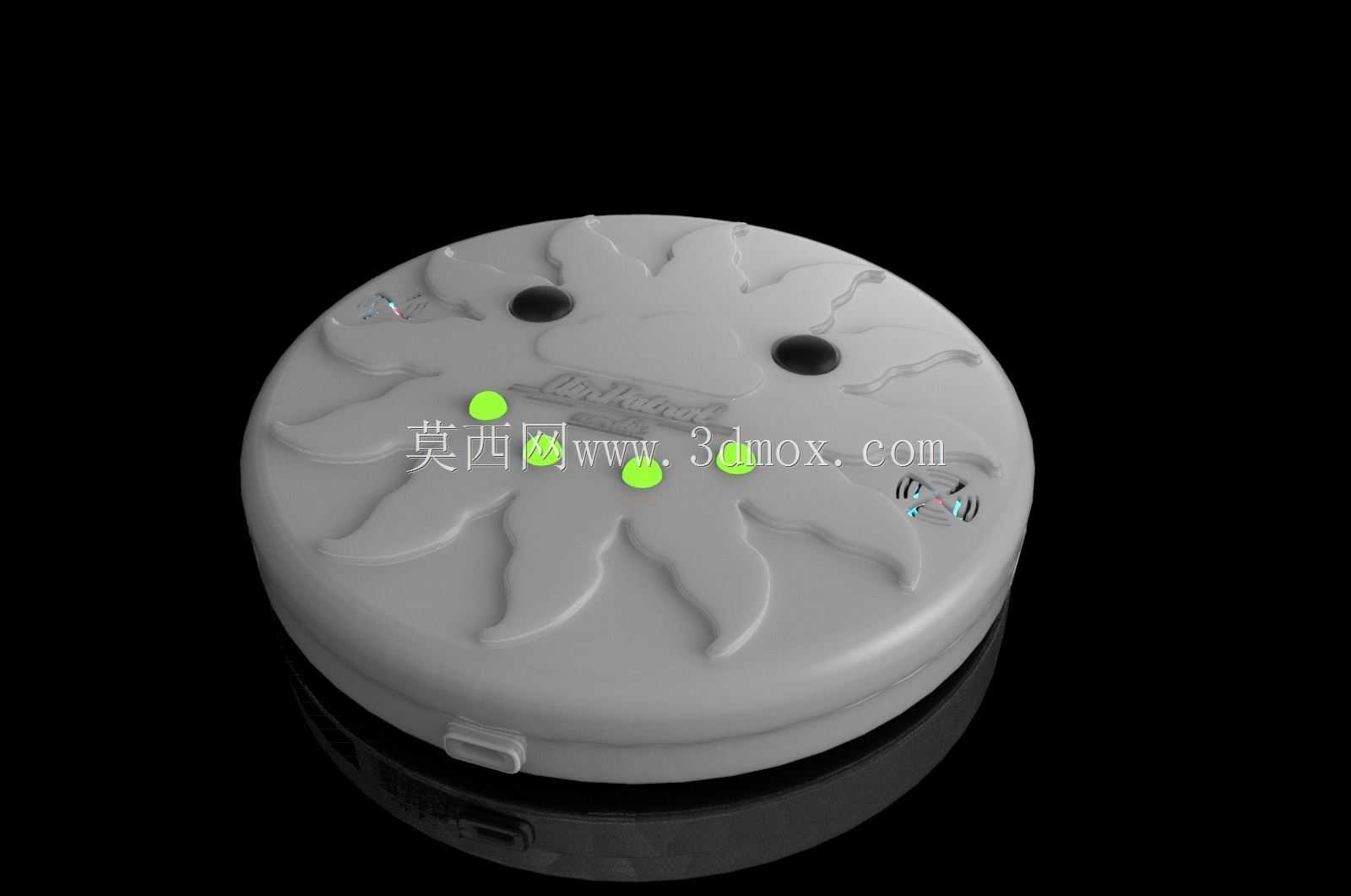

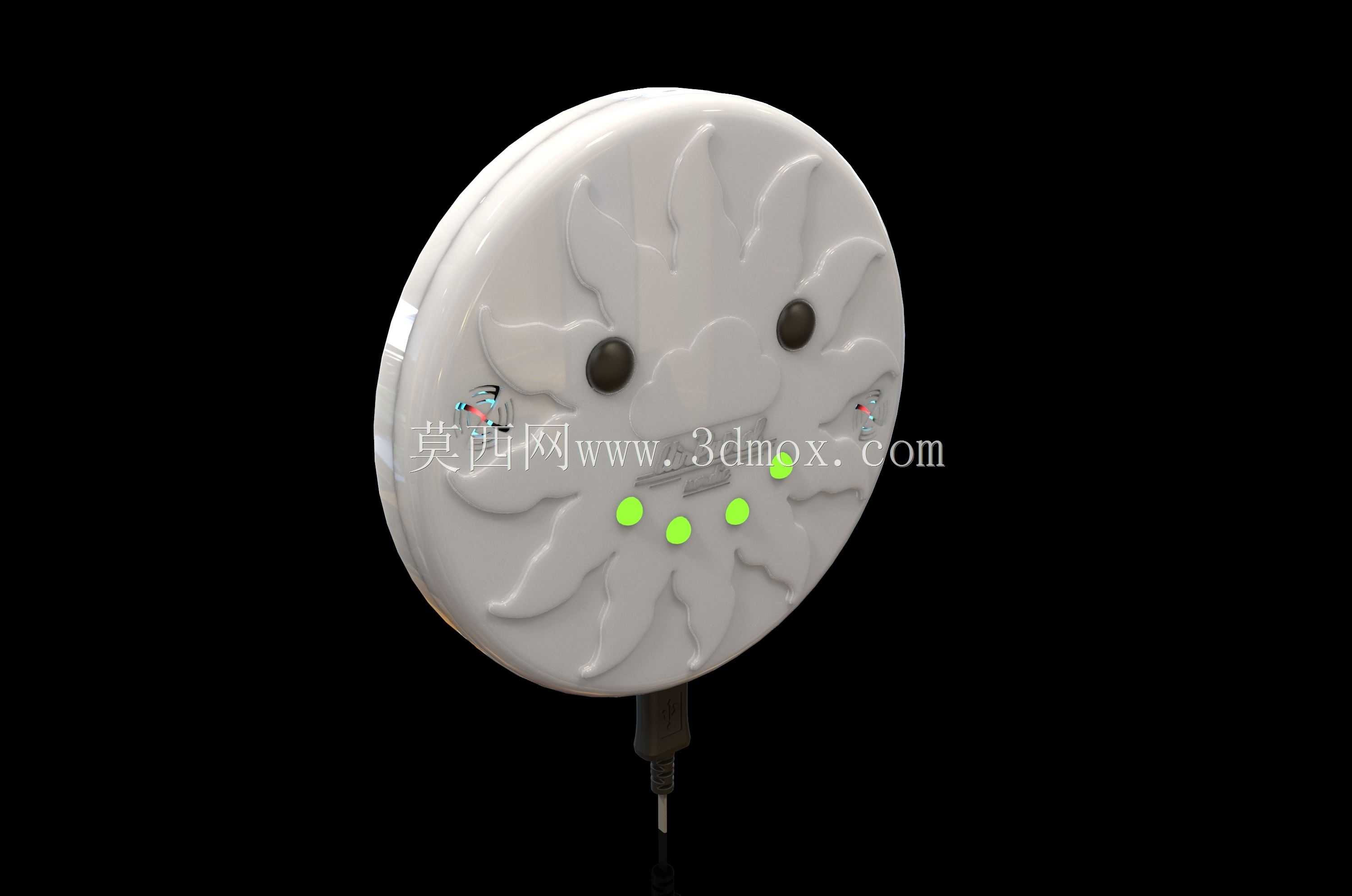

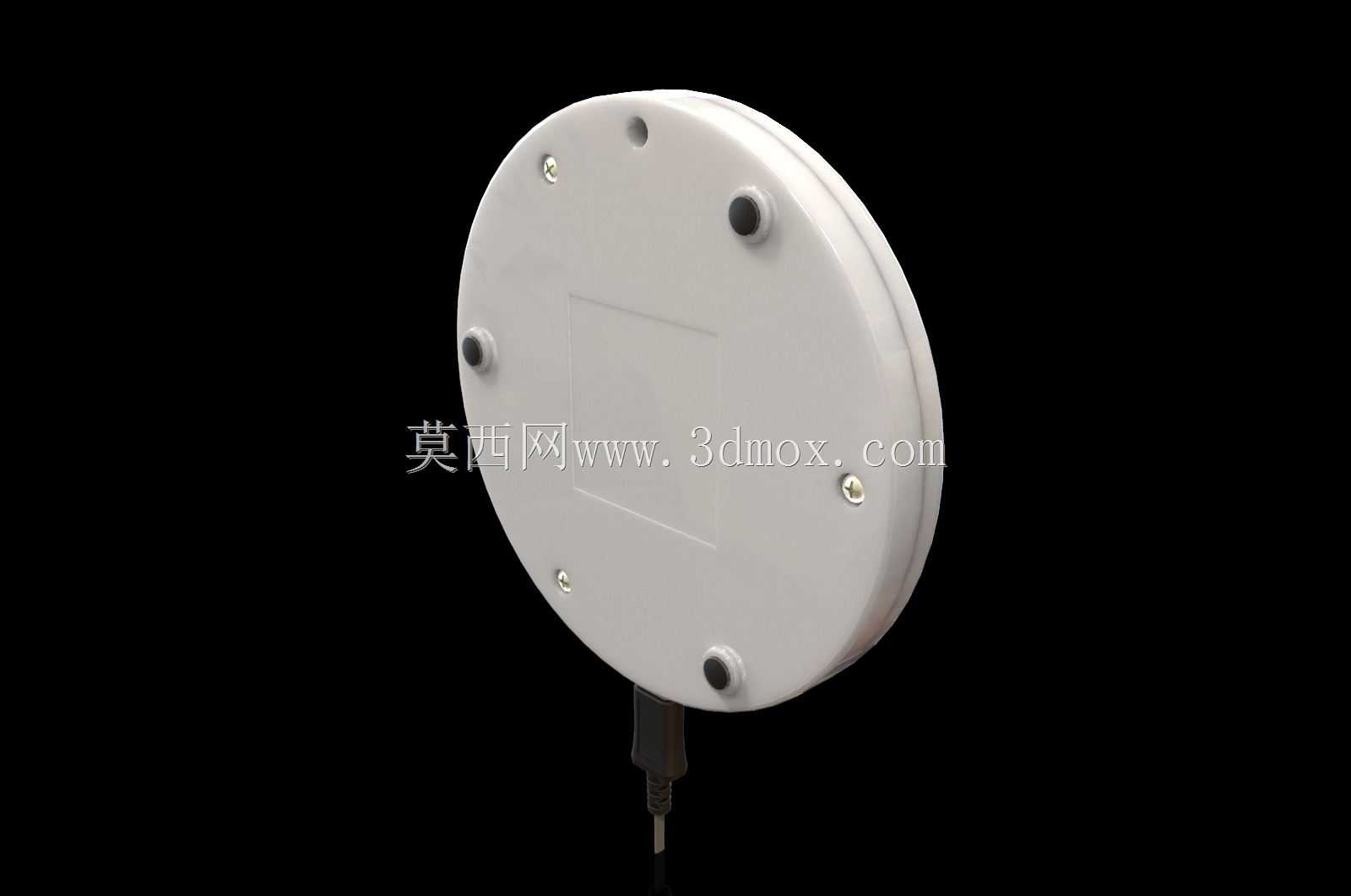

这款圆形壳体的设计初衷，是适配室内环境下的小型空气参数调控类设备，这类设备常被布置在居家客厅、卧室或是小型办公空间的边角位置，不需要占用过多桌面或置物空间，同时要兼顾与日常家居环境的视觉协调性，避免工业感过重的生硬外观破坏空间整体氛围。壳体整体采用扁圆形结构，上下盖通过侧边卡扣实现扣合，不需要额外设置外露的螺丝固定位，既简化了后期组装的工序，也能让外壳表面保持完整流畅的视觉效果，日常清洁时也不会存在螺丝缝隙积灰难以擦拭的问题。上盖表面做了太阳花瓣状的凹凸纹理设计，并非单纯的装饰作用：凹凸结构能够提升塑料壳体的结构强度，在受到日常轻微磕碰时，平整光面容易出现的凹陷变形问题可以通过纹理的加强筋作用得到缓解，同时花瓣纹理的走向也刚好对应内部元器件的排布位置，表面预留的三个圆形凸点位置，是内部状态指示灯的透光安装位，不需要额外在壳体上开孔加装导光件，通过壳体局部做薄的半透处理就能实现灯光透出的效果，减少了单独零件的开模成本。上盖另外两个深色圆形沉台，是预留的传感器感应窗口位置，对应内部安装的温湿度检测元件，沉台结构能够避免感应面被日常放置的杂物遮挡，同时也能让感应元件与外部空气保持合适的接触距离，保证检测数值的准确性。壳体侧边预留的小尺寸卡扣位，是用于内部电池仓的开启结构，不需要借助工具就能手动打开更换供电电池，适配设备无外接电源线的灵活布置需求。从安装边界来看，壳体整体直径控制在120mm以内，整体厚度不超过35mm，底部设置有隐藏式的挂装孔位，既可以直接平放在桌面、置物架的平面上，也可以通过挂孔固定在墙面的挂钩上，两种安装方式不需要额外更换配件，同一套壳体就能适配不同的布置需求。壳体内部设置有多条纵横排布的定位筋条，对应电路板的安装孔位，电路板可以直接通过筋条上的热熔柱固定，不需要额外加装螺丝柱，既节省了壳体内部的空间，也能让电路板与壳体内壁之间留出足够的空气流通间隙，避免内部元件工作产生的热量积存在壳体内影响元器件使用寿命。上下盖的合模面设置有一圈细小的密封凸筋，扣合后能够阻挡日常的灰尘、泼溅的少量水渍进入壳体内部，适配居家环境下偶尔的清洁泼水、桌面水迹沾湿等使用场景，不需要达到工业级的防水等级，就能满足日常使用的防护需求。
