仿生蝴蝶造型装饰夹结构设计

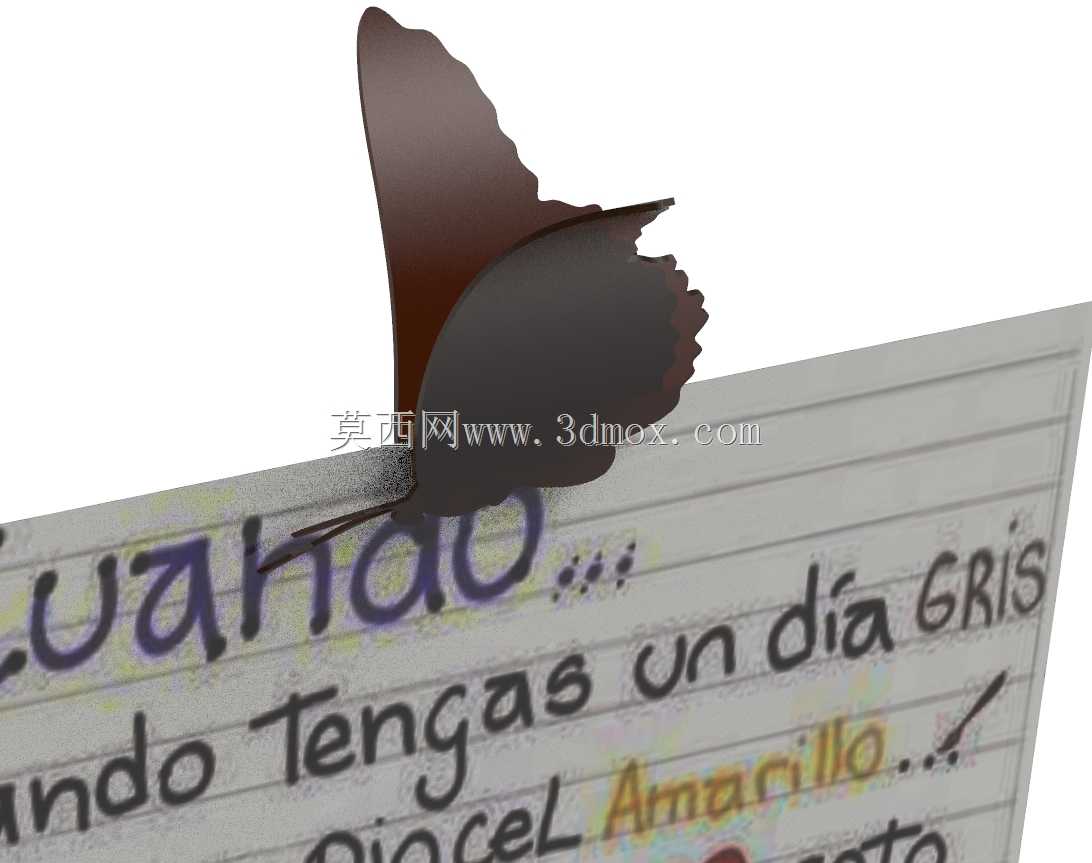

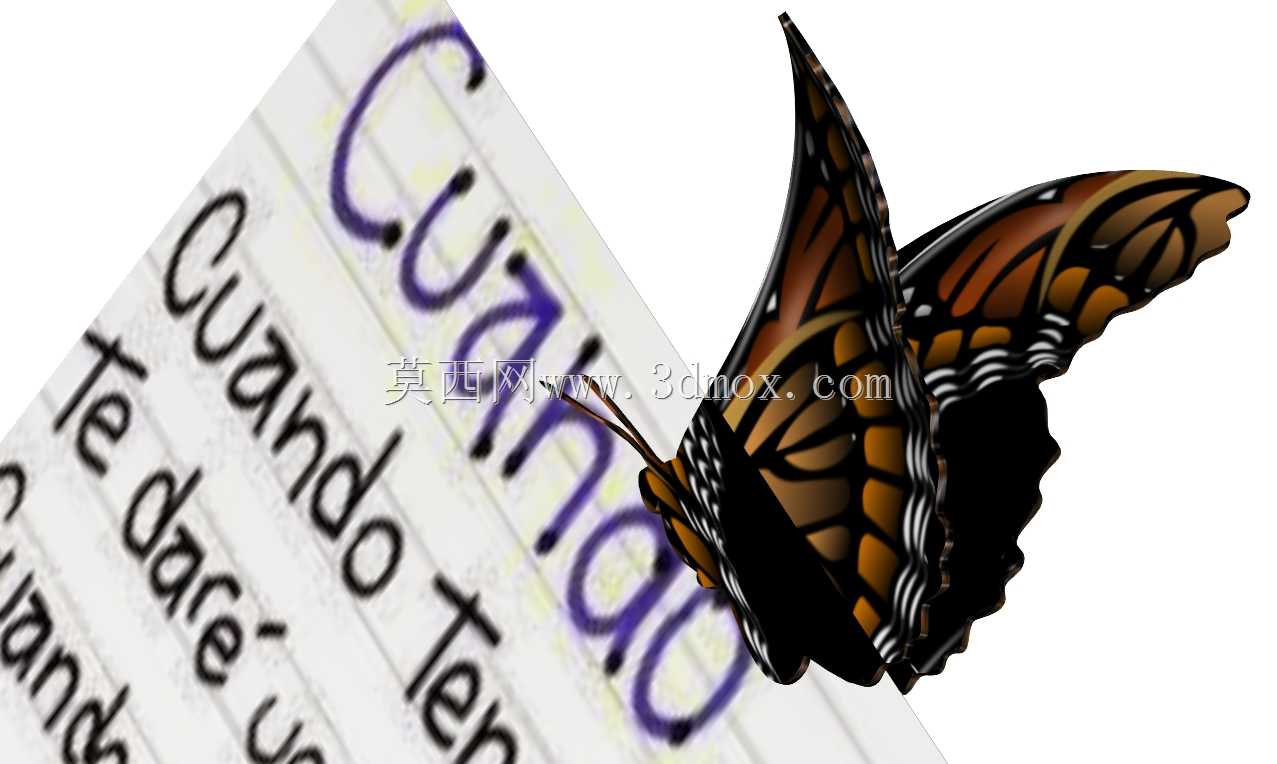

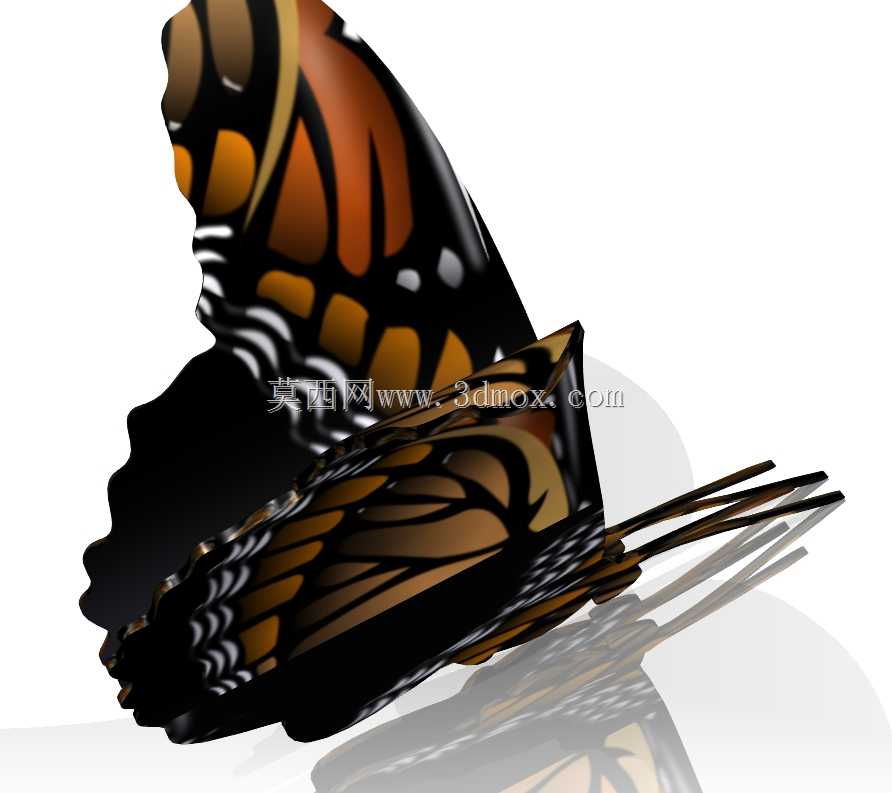

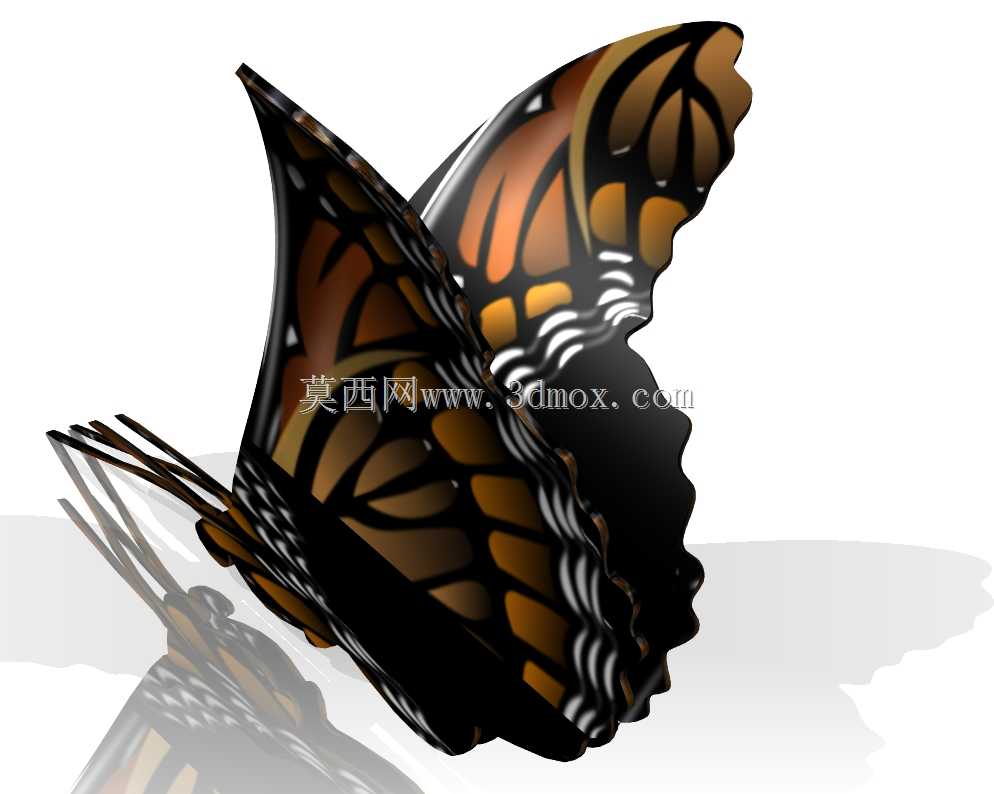

这类仿生蝴蝶造型夹件，最初的设计切入点是跳出传统长尾夹、钢夹的工业冷感，在满足基础夹持功能的前提下，兼顾桌面陈设、文创周边的装饰属性，目前多应用在文创办公场景、手作收纳场景、主题展会物料固定等领域，相比普通金属夹，其仿生外形能和自然主题、国风主题的桌面布置形成视觉呼应，不会破坏整体陈设的协调感。从功能特性来看，夹件的核心夹持区域做了内收的弧度处理，夹持纸张时接触面做了微磨砂的防滑纹理，不会在纸面留下明显压痕，同时夹持力控制在合适区间，既可以稳定夹持20张以内的常规A4打印纸，也能用来固定薄款便签、照片、手账素材，不会因为夹持力过大造成薄纸褶皱破损。设计过程中，翅膀部分的曲面是建模的核心难点，没有采用规则的对称曲面，而是参考真实蛱蝶的翅膀脉络做了渐变的厚度处理，翅膀边缘做了0.2mm的圆角过渡，避免尖锐边角划伤使用者，同时翅膀表面的纹理做了凹凸分层，还原蝶翼的鳞粉层次感，不需要额外做表面喷涂就能呈现出仿生的视觉效果。夹件的开合枢轴设置在蝶身的中下部，隐藏在翅膀投影区域内，不会破坏整体的仿生外形，枢轴的扭簧参数经过反复校核，开合角度控制在30度以内，既满足纸张放入的操作空间，也不会因为开度过大造成扭簧疲劳失效。从安装边界和尺寸来看，夹件整体展开宽度控制在65mm，闭合状态下高度为48mm，蝶身主体厚度为8mm，放在桌面不会占用过多收纳空间，翅膀的外伸部分做了15度的上翘角度，夹持在文件边缘时，蝶翼会自然向上展开，既方便使用者捏持开合，也能形成类似蝴蝶停驻的视觉效果。建模过程中，翅膀的曲面曲率做了连续G2处理，不管是做3D打印打样还是注塑开模，都能保证曲面顺滑无折痕，壁厚控制在1.2mm到1.8mm之间，既保证整体结构强度，不会因为轻微摔落出现翅膀断裂，也能控制整体重量，单夹重量控制在12g以内，夹持在薄纸张上不会因为自重过大造成纸张弯折。夹身的接触面没有做多余的凸起结构，多个夹件并排收纳时可以紧密贴合，不会出现卡扣卡滞的问题，适合批量放在桌面收纳盒中存放。
