汽车离合器盖总成拆解结构三维设计

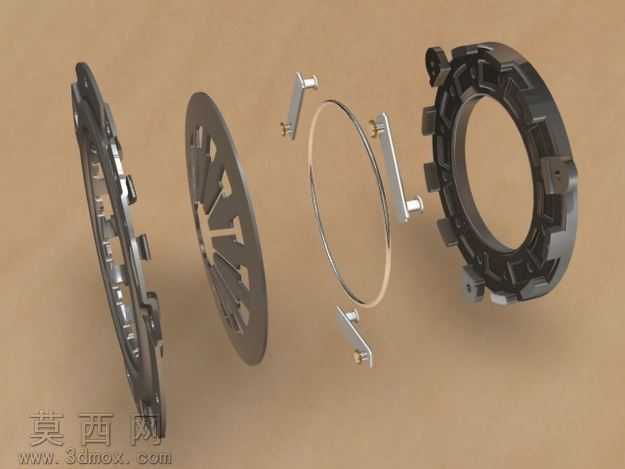

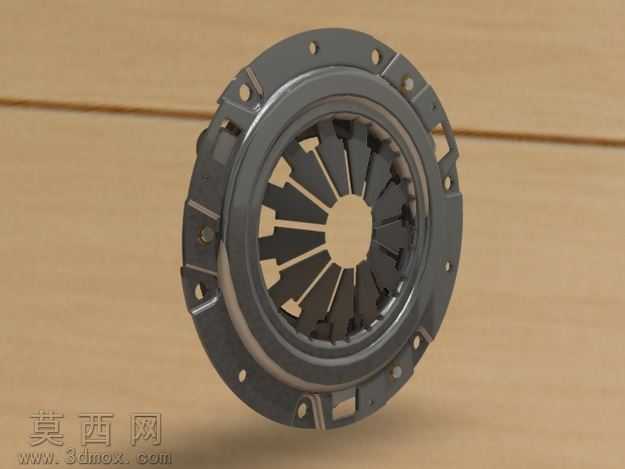

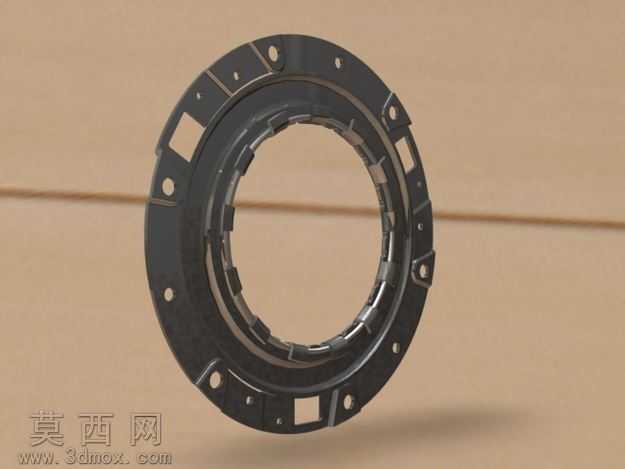

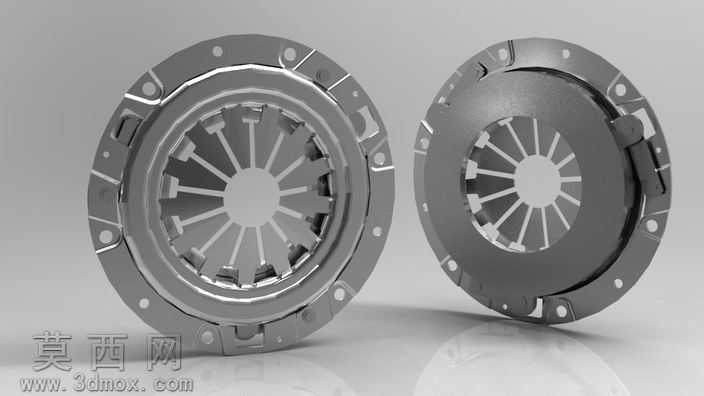

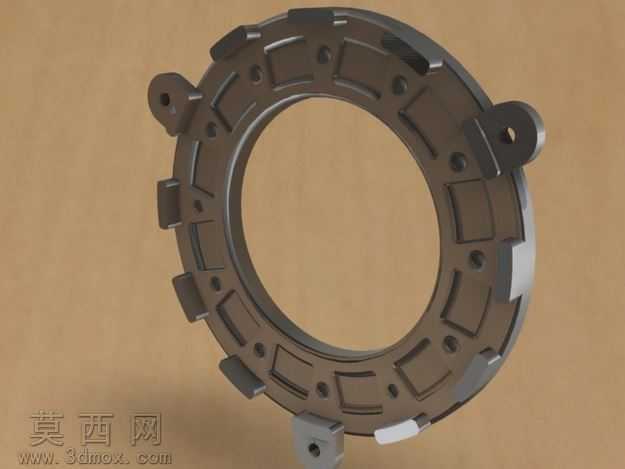

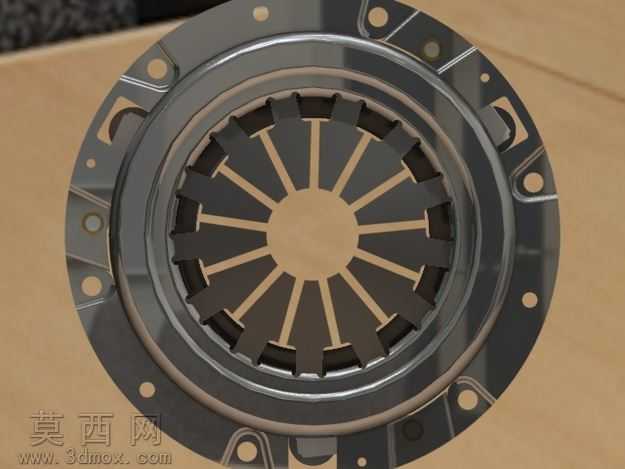

本作品为汽车离合器盖总成的三维结构设计，采用自顶向下的建模思路完成全参数化构建，完整还原了离合器盖总成的拆解装配状态，清晰呈现各组成零件的配合关系与结构特征。建模过程中首先对离合器盖的压盘壳体进行基准定位，通过草图绘制勾勒出壳体的外轮廓与安装凸耳结构，利用拉伸、切除、阵列等特征完成压盘主体的建模，精准还原了压盘外缘的传动凸齿、安装定位槽以及散热沟槽的细节结构，保证压盘与飞轮、分离机构的配合尺寸符合行业设计规范。针对膜片弹簧部件，建模时通过样条曲线拟合膜片弹簧的指状分离爪轮廓，利用薄壁特征与弯曲成型命令还原膜片弹簧的碟形本体与弹性指结构，同时对弹簧指端的圆角过渡、应力集中区域做了细化处理，还原真实零件的工艺特征。对于分离杠杆、传动钢片、回位弹簧等附属零件，分别按照各自的功能结构完成独立建模：分离杠杆通过凸台、铰接孔特征还原其杠杆传动结构，传动钢片采用薄壁钣金特征构建并还原其安装孔位，回位弹簧通过螺旋扫描命令完成螺旋本体与两端挂钩的一体化建模，保证各零件的装配干涉量控制在合理范围内。渲染阶段采用金属冲压件材质模拟离合器盖压盘的铸铁质感，为膜片弹簧赋予弹簧钢材质并调整金属粗糙度参数还原其热处理后的表面光泽，为传动钢片设置薄钢片材质并添加轻微的表面氧化质感，场景采用柔和的漫反射打光方案，通过爆炸视图的呈现方式将所有零件沿装配轴线方向有序排布，清晰展示各零件的装配顺序与位置关系，直观呈现离合器盖总成接合与分离状态下的动力传递路径，整个模型结构严谨，尺寸比例协调，可用于汽车传动系统的结构教学、装配演示以及相关零部件的设计参考。
