ArduinoNano纳米开发板三维设计模型

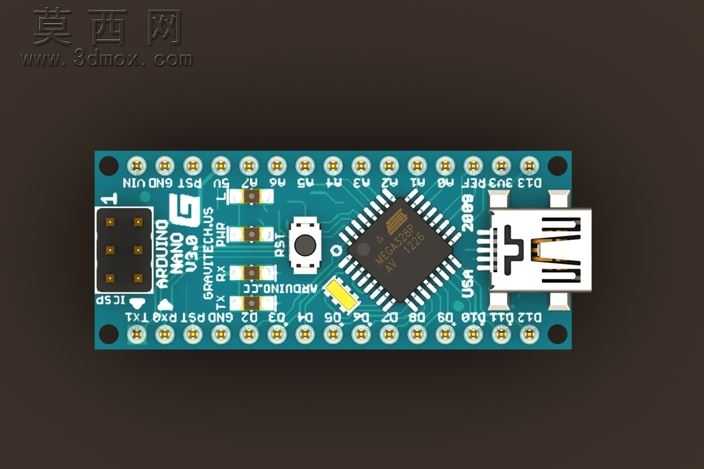

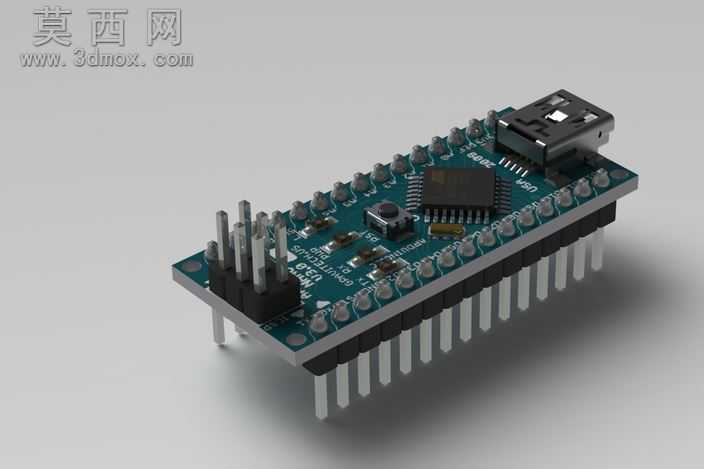

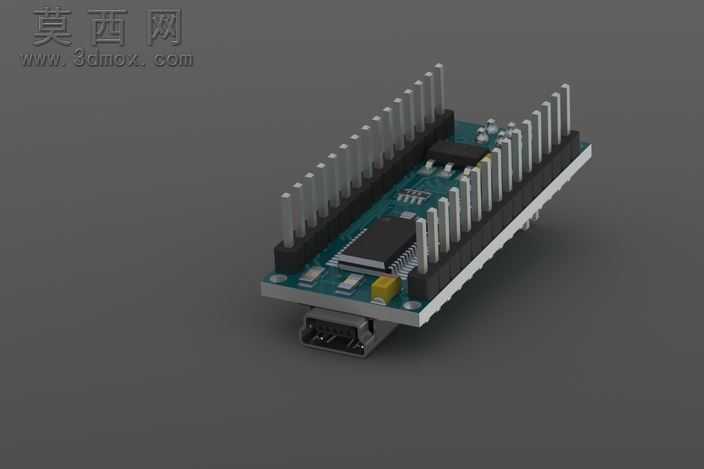

本模型为Arduino Nano纳米开发板的高精度三维设计成果，建模过程以实物测绘的真实尺寸为核心依据，完整还原了这款经典小型开源开发板的全部结构细节。建模阶段首先完成整体轮廓的基准搭建，严格遵循真实Arduino Nano的长宽厚尺寸比例，精准定位板载元件的排布位置，从PCB基板的外形轮廓、边角弧度，到每一个排针引脚的间距、伸出长度，都按照实物参数进行1:1还原。针对板载核心元件，建模时逐一还原了主控芯片的封装外形、Mini USB接口的插接结构、复位按键的凸起造型、贴片电容电阻的排布位置，以及板载电源指示灯、晶振等细小元件的形态，所有元件的位置与真实开发板的贴装坐标完全匹配，没有出现位置偏移或结构错漏。材质渲染阶段，为PCB基板赋予了真实的阻焊层哑光深绿材质，还原电路板特有的细腻磨砂质感；排针部分根据金属引脚与塑料底座的不同属性，分别赋予亮面金属材质与黑色哑光塑料材质，金属部分添加轻微的环境反射效果，还原排针引脚的金属光泽；USB接口的金属外壳做了细微的拉丝质感处理，塑料部分则还原接口胶芯的哑光黑色质感；主控芯片表面模拟了真实芯片的丝印区域质感，贴片元件也根据不同类型赋予对应的陶瓷、塑料材质表现，整体渲染效果贴近真实开发板的视觉观感。结构设计上完整还原了开发板的双层排针布局，清晰呈现两侧排针的引脚排列顺序，板上元件的高度差也做了精准还原，从最高的USB接口到最薄的贴片电阻，每一处的高度层次都符合实物的堆叠关系，能够直观展现开发板的整体空间结构。本模型可用于电子项目的结构适配验证、开源硬件教学演示、嵌入式开发相关的场景搭建，也可作为电子类三维设计的参考素材，帮助使用者直观了解Arduino Nano的硬件结构与元件布局，为相关的项目开发、结构设计提供精准的三维参考依据。
