家用3D打印华夫格烘焙成型模具

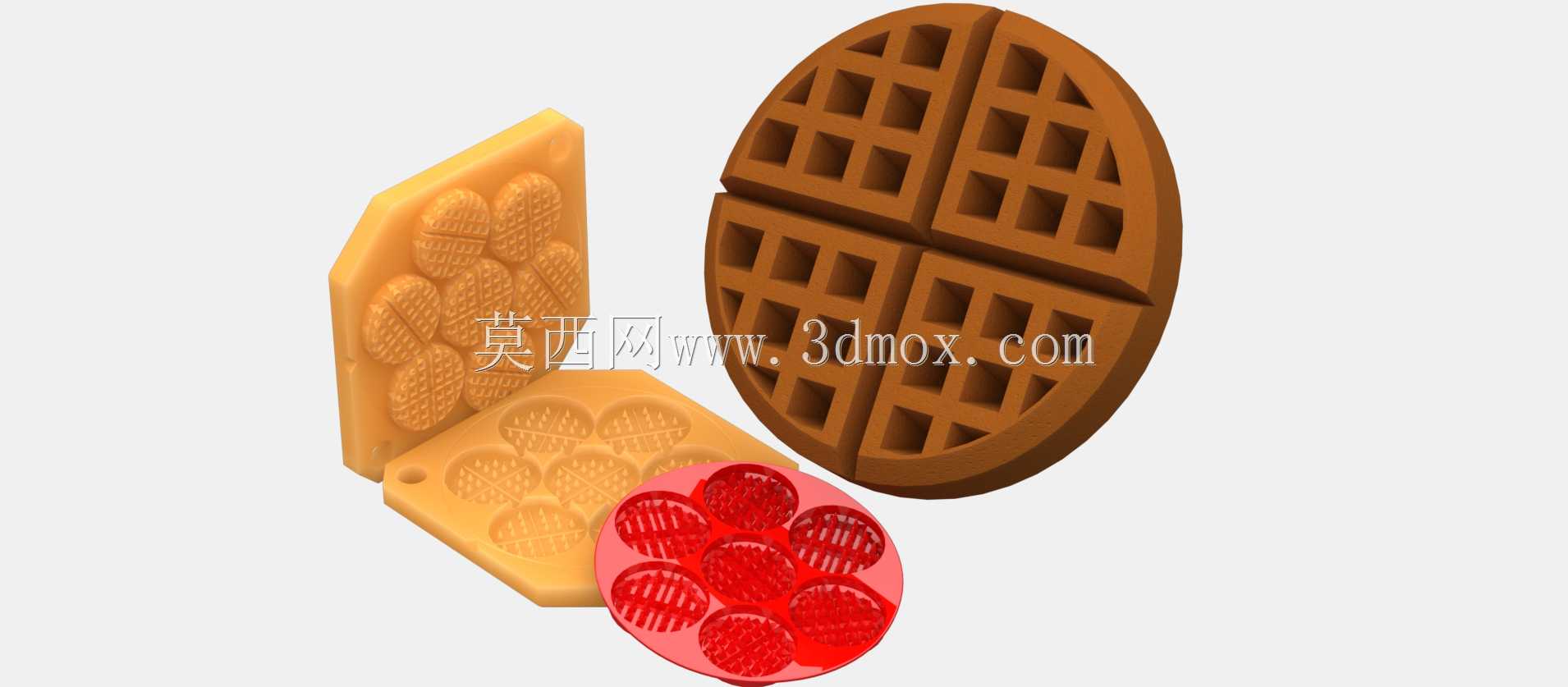

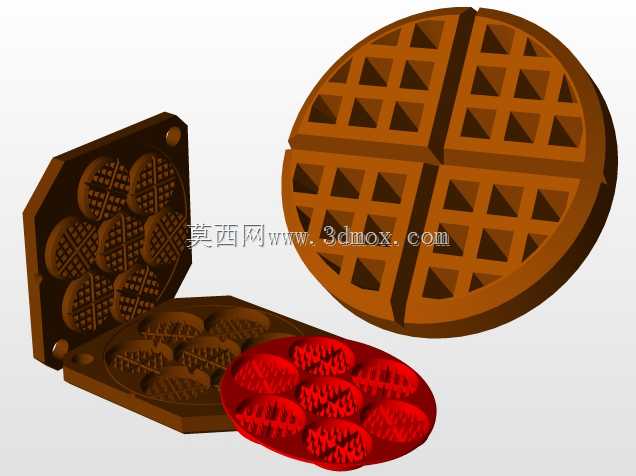

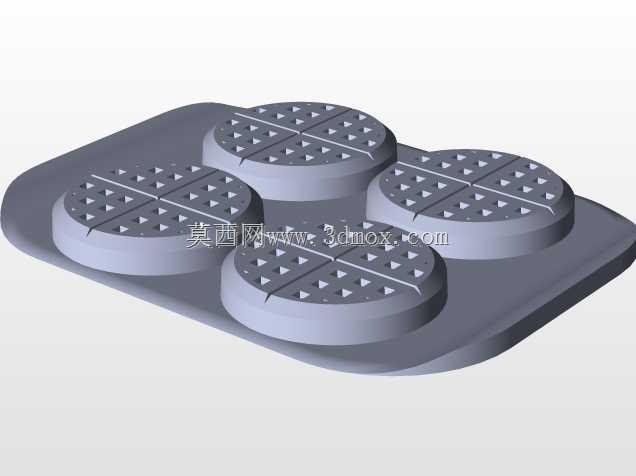

这套华夫格成型模具主要面向家庭烘焙、小型手工甜品制作场景，适配日常制作华夫饼的压制成型需求，可直接通过桌面级FDM3D打印机制作使用，无需额外开模工序，能满足个人用户自制特色造型华夫饼的个性化需求。从结构设计来看，模具分为上下压合模芯与成型型腔两部分，上模表面复刻了经典华夫饼的方格凹凸纹理，方格的凸起高度、槽宽比例经过反复调整，既保证压合后面糊能充分填充纹理间隙，又能避免脱模时纹理粘连破损，每个方格的棱边都做了0.3mm的圆角过渡，既减少3D打印过程中的支撑耗材用量，也能避免压模时锐角划破烘焙油纸或者刮伤接触面。下模型腔除了匹配上模的华夫格纹理，还在边缘设置了定位凸台，上下模合模时凸台可嵌入对应凹槽，保证压合过程中不会出现错位偏移，压出的华夫饼边缘整齐、纹理对称，不会出现一边厚一边薄的成型缺陷。模具的整体外形为椭圆造型，尺寸适配常规家用小煎锅、电饼铛的内部放置空间，合模后的总厚度控制在28mm以内，放入常规家用烘焙器具时不会出现盖合不严的问题，模具侧边设置了直径5mm的挂孔，日常使用后可直接悬挂收纳，减少台面占用空间。考虑到3D打印件的使用场景，模具的所有壁厚都设置为2.5mm，既保证压合面糊时的结构强度，不会因为手部施力出现形变开裂，又不会因为壁厚过大导致打印时间过长、耗材浪费，型腔表面的纹理深度设置为4mm，压出的华夫饼纹理清晰，同时能保证面糊受热均匀，不会出现纹理深处不熟的问题。设计过程中特意将上下模的分型面设置在华夫饼厚度的中间位置，开模时可直接垂直分离，不需要额外的脱模斜度也能顺利取出成型的华夫饼，针对接触食品的使用需求，模型的所有内表面都做了光顺处理，没有细小的凹槽死角，日常使用后可直接冲洗清洁，不会残留面糊残渣。配套的红色压片是辅助分料结构，可提前将面糊定量分摊到对应型腔位置，避免压合时面糊溢出弄脏台面，压片的网格纹理和上模对应，可提前压出初步纹理再合模加热，进一步提升成型的规整度。这套模具没有复杂的装配件，打印完成后去除支撑即可直接使用，不需要额外的螺丝、铰链等连接件，普通用户无需后期组装就能上手操作，适配PLA、食品级PETG等常见3D打印耗材，打印时无需特殊参数设置，常规0.4mm喷嘴、0.2mm层厚即可打印出表面质量合格的模具成品。
