不锈钢省漆空气流形管清洗机组件

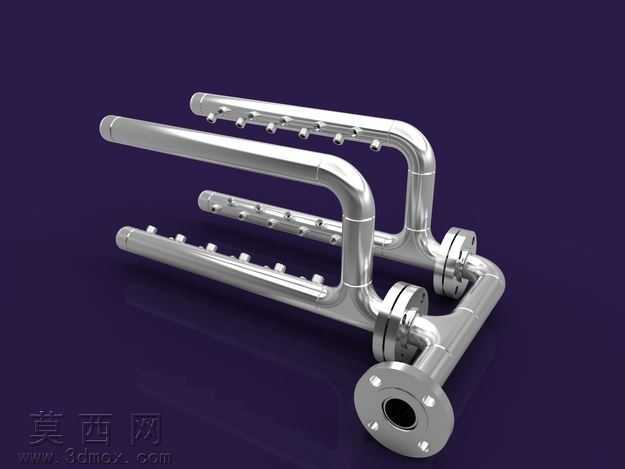

该三维模型采用参数化建模思路搭建，首先基于工业管路设计规范确定整体管路走向，以对称式双组平行弯管为核心布局，先绘制主管路的三维路径草图，通过扫掠特征生成等径不锈钢管主体，管壁厚度严格参照低压流体输送用不锈钢焊接钢管的标准参数设定，保证结构强度适配180℃高温空气的输送工况。建模过程中对管路弯折处做了平滑圆角处理，避免直角弯折带来的气流阻力骤增问题，每根支管上的喷口采用线性阵列特征生成，喷口间距经过等距计算，保证喷出气流覆盖范围均匀无死角，适配零件清洗后的干燥工序需求。管路端部的法兰连接结构单独建模，法兰盘上的螺栓孔采用圆周阵列排布，密封面做了凸起精加工面的结构设计，保证与外接蓄热式风机连接时的气密性，法兰与主管路的衔接处做了过渡焊接特征的模拟，还原真实焊接工艺的结构形态。材质渲染阶段采用镜面不锈钢材质，调整金属粗糙度参数至0.1以下，反射强度适配工业摄影的布光逻辑，背景采用深紫色纯色背景突出金属管路的质感，管路表面做了细微的拉丝纹理处理，还原真实工业不锈钢管件的表面质感，同时在弯折处添加了轻微的光影过渡，强化管路的立体形态。结构设计上采用双组管路并联的布局，可同时对接两路高温空气输入，提升气流输出总量，多排喷口的朝向经过角度校准，全部对准待清洗零件的放置区域，保证高温气流可以直接作用于零件表面，快速带走清洗后残留的漆雾与水分，实现省漆高效的干燥清洗效果。建模时对所有连接部位做了干涉检查，确保法兰对接、管路衔接处无结构冲突，所有特征参数均可编辑，可根据实际使用场景调整管路长度、喷口数量与法兰尺寸，适配不同规格的干燥柜清洗需求。
