隐藏式三维可调暗装十字门铰链结构

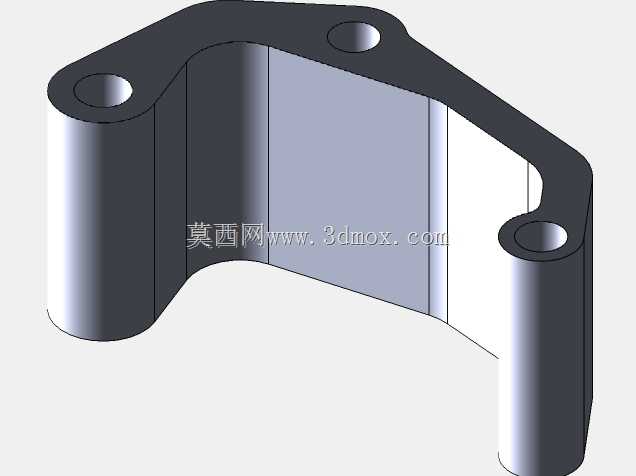

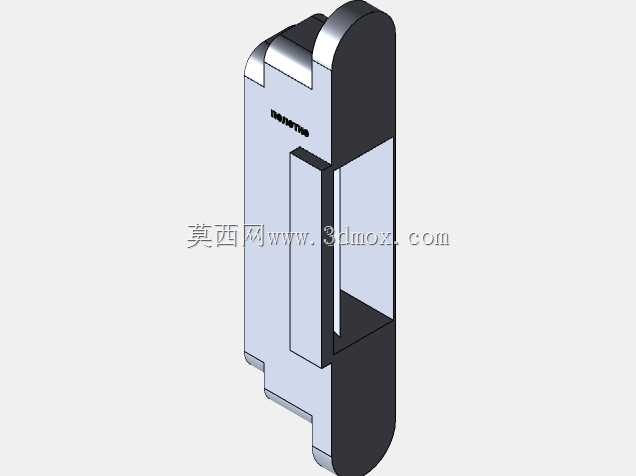

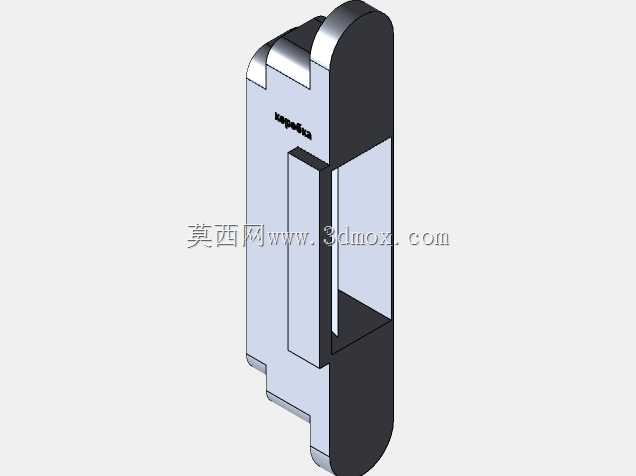

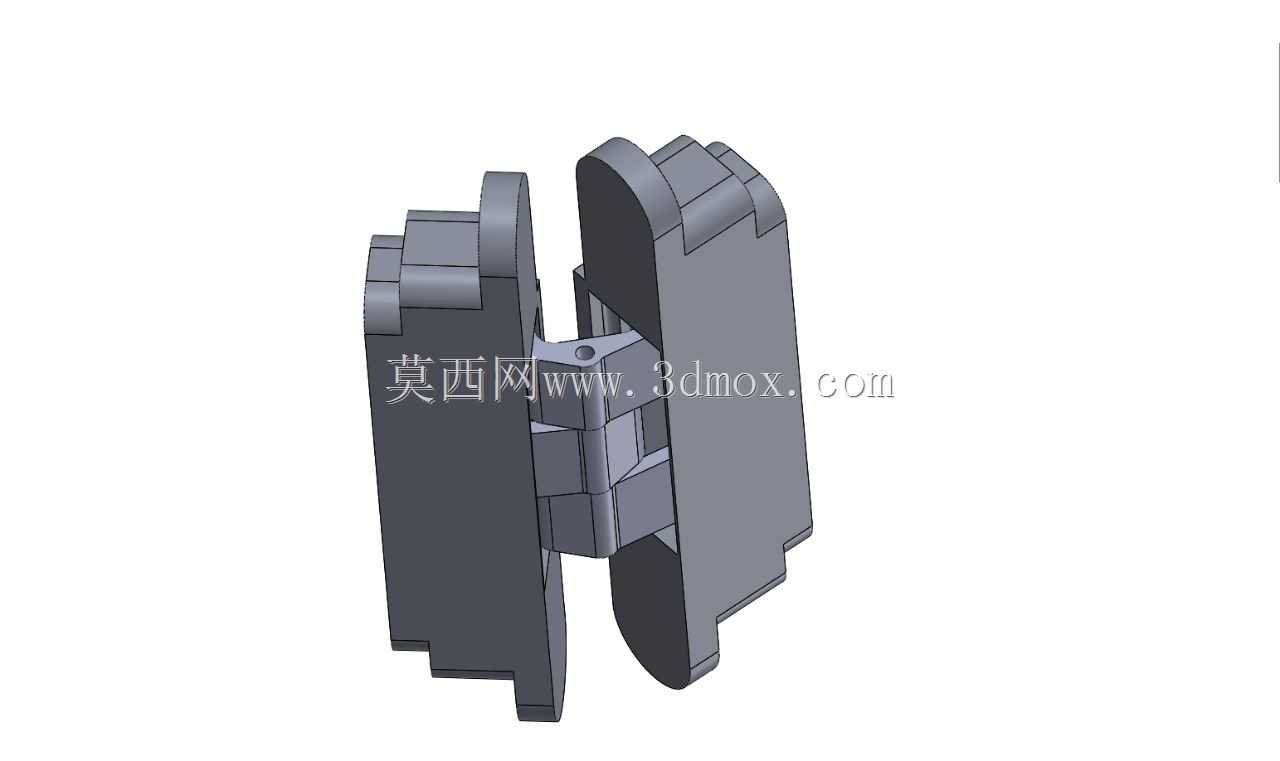

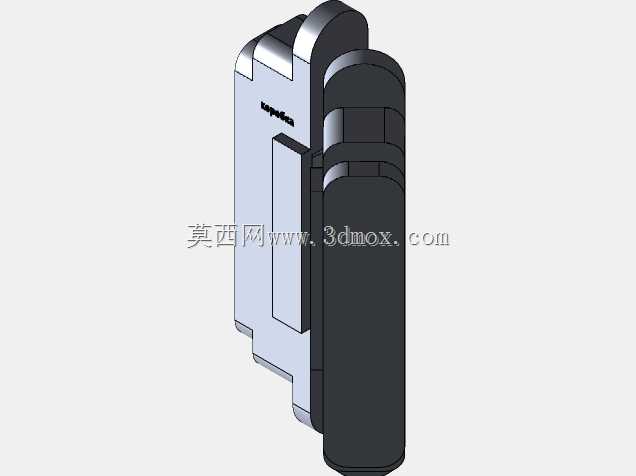

这款暗装十字铰链主要应用于室内外平开门、隐形门、柜体暗门的开合连接场景，区别于传统外露式合页，安装完成后铰链主体完全隐藏于门扇与门框的铣槽内部，门体闭合后外部无任何五金件外露，能最大程度保留门体与墙面的整体视觉一致性，常见于极简风格家装、高端定制柜体、办公区域隐形隔断门的装配场景中。从功能特性来看，该铰链采用多轴联动的十字铰接结构，可实现门扇最大180度的开合角度，转动过程中各铰接副配合紧密，无明显旷量，同时自带三维调节结构，安装完成后可分别对门扇的上下、左右、前后三个维度的位置进行微调，抵消门框安装误差、门扇加工公差带来的配合间隙问题，无需反复拆卸门扇即可完成对位调整，大幅降低现场安装的调试难度。设计过程中优先考虑了暗装场景的安装边界，整体采用对称式的分体基座设计，两个安装基座分别对应门扇与门框的预埋槽位，铰接核心位于两个基座的中间区域，开合运动轨迹经过反复校核，确保门扇转动过程中不会与门框侧边、墙面装饰层发生剐蹭，基座上预留的沉头安装孔位可适配常用的自攻螺钉安装，孔位间距经过标准化设计，匹配市面主流的暗门铣槽加工尺寸，无需额外定制加工刀具即可完成槽位开设。从安装边界来看，该铰链对门扇厚度有一定适配范围，基座的厚度尺寸经过优化，可适配常规厚度的实木门、复合门、铝合金框门，安装时仅需在门扇与门框的对应侧边铣出对应深度的矩形槽位，将基座嵌入槽位后拧入固定螺钉即可完成初步固定，后续通过调节螺钉即可完成门扇位置校准。铰接部位的各转动接触面均做了贴合度优化，转动过程中受力均匀，长期使用不易出现下沉、松动问题，多片式的铰接臂结构可均匀分散门扇自重带来的载荷，相比单轴暗铰链承重表现更优，可满足常规尺寸室内门的承重需求。建模过程中完整还原了各铰接臂的配合间隙、调节螺钉的位置、安装孔的具体尺寸，可直接用于安装干涉校验、五金选型匹配、门体结构设计参考，帮助设计人员提前预判安装过程中可能出现的槽位冲突、开合轨迹干涉问题，减少现场安装的试错成本。
