碳纤维材质ATV赛车转向拉杆总成设计

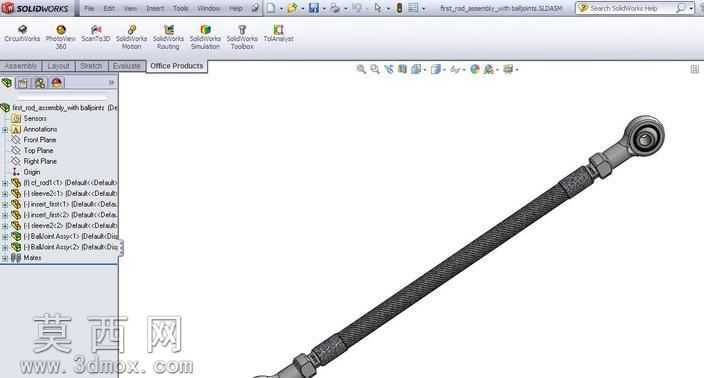

本作品为针对ATV赛事车辆开发的碳纤维转向拉杆总成三维模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循赛车转向系统的实际装配逻辑与尺寸公差要求，完整还原了拉杆总成的全部结构细节。模型主体拉杆部分采用碳纤维复合材料作为设计材质，建模时通过纹理映射与材质参数调校，精准还原了碳纤维杆身的编织纹理外观与哑光质感，同时对杆身两端的金属连接端头进行了精细化建模：一端为带自润滑轴承的球铰接头，完整还原了球头销、轴承衬套、锁紧螺母、密封防尘套的分层结构，另一端为可调节长度的螺纹连接端，清晰呈现了调节螺纹、锁紧卡箍、对接接头的配合关系，所有零件的装配约束均按照实际机械连接逻辑设置，可直接用于装配干涉检查与运动仿真。设计过程中充分考虑ATV赛车在非铺装路面行驶时的受力特性，杆身采用等强度变径结构设计，在保证拉杆整体抗拉伸、抗弯曲强度的前提下，通过碳纤维材质的应用大幅降低部件自重，相比传统金属拉杆可实现40%以上的减重效果，有效降低转向系统的簧下质量，提升转向响应速度。球铰接头的摆动角度范围按照赛事车辆的转向行程与悬架跳动行程做了适配设计，避免极限工况下出现运动干涉，长度调节结构采用细牙螺纹设计，可实现前轮前束参数的精准微调，满足赛事场景下的底盘调校需求。建模阶段对所有零件的倒角、退刀槽、表面处理特征都做了完整还原，金属部件的材质设置区分了调质钢与表面镀锌处理的外观差异，渲染效果可直观呈现部件装配后的真实视觉状态，模型可直接用于赛事车辆的底盘设计验证、零部件加工出图以及3D打印样件制作，为ATV赛车转向系统的轻量化改装与性能优化提供可靠的三维数据支撑。
