屋顶空调风门执行器减振固定支架

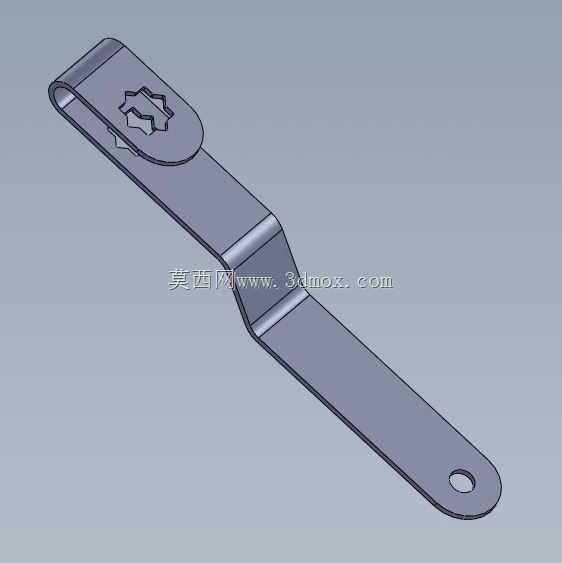

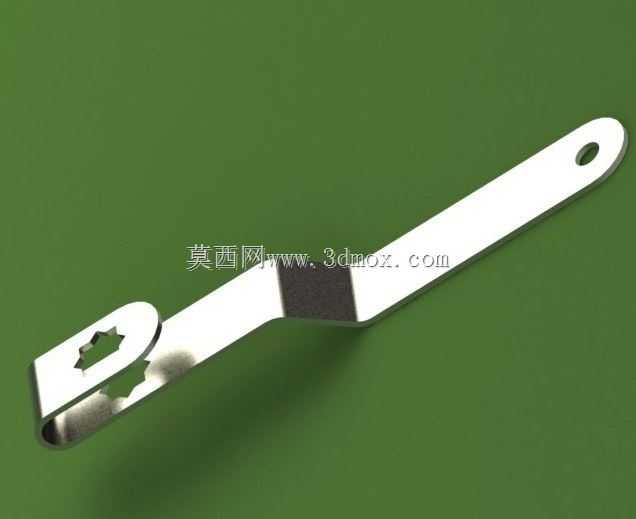

　　这款支架主要应用于屋顶式空调机组的风门执行器安装场景，在户外屋顶的复杂工况下，空调机组运行时会伴随压缩机、风机带来的持续振动，同时风门执行器在调节风阀开度的过程中自身也会产生小幅动作抖动，支架的核心作用就是为执行器提供可靠的安装承载，同时阻隔机组振动向执行器的传递，避免执行器内部精密传动结构长期受振出现松脱、定位偏移，保证风门开度控制的精度。从结构设计来看，整体采用长条式钣金弯折成型，没有多余的拼接焊缝，一体冲压弯折的工艺既保证了结构强度，也减少了加工工序，适合批量生产。支架一端设计有带异形定位孔的弯折包覆结构，这个异形孔是和执行器输出端的定位轮廓完全匹配的，安装时可以直接卡合定位，不需要额外调整安装角度，

　　能避免执行器输出轴和支架之间出现相对转动，保证传动扭矩的稳定传递，弯折的包覆边可以包裹住执行器的连接端，分散受力点，避免长期受力出现钣金局部变形。支架中段设计有一道Z型弯折结构，这个弯折段是整个支架的减振缓冲核心，通过钣金自身的弹性形变吸收来自机组侧的振动能量，相比平直的钣金支架，Z型弯折的结构可以在不增加支架整体厚度的前提下，提升垂直方向的抗振性能，同时还能补偿安装面之间的高度差，适配不同型号执行器和空调机组壳体之间的安装间距。支架的另一端是平直的安装段，末端开有圆形安装孔，用于通过螺栓将支架整体固定在空调机组的壳体安装座上，安装孔的孔径适配常规的机组安装螺栓规格，孔位周边做了轻微的压边处理，提升孔位的结构强度，

　　避免螺栓拧紧时出现钣金撕裂。从安装边界来看，支架整体长度适配常规屋顶空调风门执行器的安装间距，安装时需要保证Z型弯折段处于悬空不受额外挤压的状态，不能有其他管线或者结构件抵靠在弯折段上，否则会抵消缓冲减振的效果，带异形孔的一端要完全贴合执行器的安装端面，保证定位卡合到位后再锁紧固定螺栓，平直安装段的固定面需要和机组壳体安装面完全贴合，避免出现悬臂受力的情况。在实际选型应用中，这款支架适配输出端轮廓和异形孔匹配的风门执行器，不需要额外制作转接件，直接安装即可，钣金的厚度选择兼顾了结构强度和缓冲弹性，既不会因为刚度过高失去减振效果，也不会因为刚度不足出现长期受力下的塑性变形，保证在户外温变、振动的长期工况下结构稳定。在建模过程中，

　　所有弯折处的圆角都按照实际钣金加工的工艺要求设置，避免出现直角弯折导致的应力集中，异形孔的轮廓公差按照执行器连接端的配合公差设定，保证安装时的配合间隙合理，既不会因为间隙过大出现晃动，也不会因为间隙过小导致安装卡滞。
