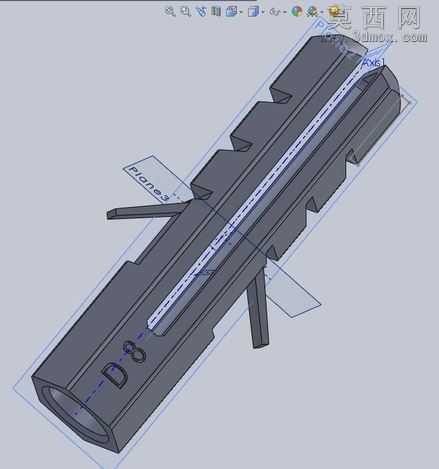

带侧支定位结构的D8规格插入件

本模型采用三维参数化建模方式完成，建模过程中首先以基准面为定位基础，绘制插入件的主体截面轮廓，通过拉伸命令生成主体的基础实体，主体为带内孔的长条形结构，外轮廓设置有等距分布的卡槽结构，用于安装时的卡位固定，避免插入后出现轴向窜动。建模阶段对卡槽的间距、深度参数进行了标准化约束，保证各卡槽尺寸统一，适配对应的安装槽位。在主体结构完成后，于主体中后段位置添加两个对称分布的侧支结构，侧支采用斜向拉伸生成，与主体呈固定夹角，侧支的端面做了平面约束，用于插入过程中的导向与周向定位，避免插入件在安装孔内发生转动。模型上的D8标识采用包覆命令生成，凹陷于主体表面，清晰标注规格参数，便于生产与装配环节的识别。内孔结构采用拉伸切除命令生成，孔壁与外轮廓保持同轴度约束，保证整体结构的形位公差符合装配要求。建模过程中对所有棱边做了微小的倒角处理，既避免应力集中提升结构强度，也去除锐边提升装配操作的安全性。材质方面预设为常用的工程硬质合金材质，渲染时赋予金属哑光质感，对卡槽、侧支、标识等关键结构做了光影强化，清晰展现各部分的结构形态与位置关系。整体设计遵循插接类配件的通用设计规范，在保证结构强度的前提下简化了冗余结构，既满足插接定位的功能需求，也兼顾了加工生产的工艺可行性，可直接用于后续的工程图导出、装配模拟以及加工生产参考。
