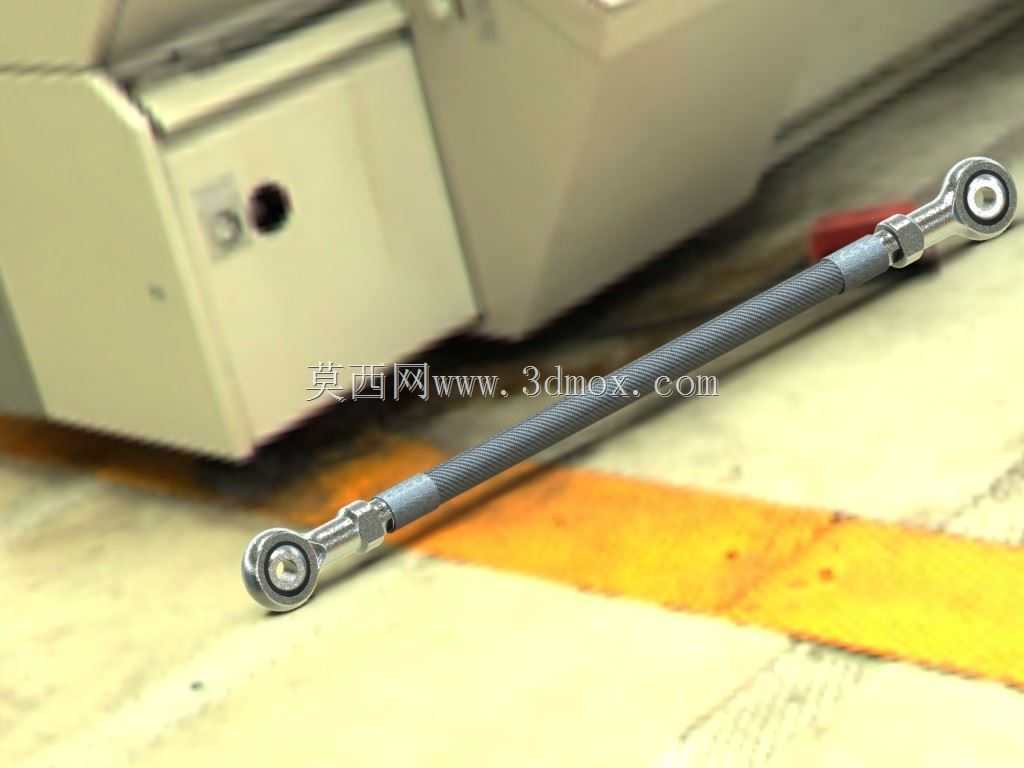

碳纤维杆配铝制端部关节连杆组件

　　这类带杆端关节轴承的碳纤维连杆，在轻量化传动、位移补偿类机构里应用十分广泛，从自动化生产线的气动执行机构联动，到小型特种车辆的转向操纵拉杆，再到检测设备的可调支撑连杆，都能见到这类结构的身影。不同于传统全金属拉杆，杆身采用碳纤维材质的设计，核心是在保证轴向拉压刚度满足使用要求的前提下，尽可能降低组件自身重量，减少运动过程中的惯性负载，这对于高频往复运动的机构来说，能有效降低驱动端的动力损耗，同时减小运动启停阶段的冲击振动。两端的铝制端部嵌件是整个组件的核心连接部位，设计时需要兼顾与碳纤维杆身的连接可靠性，以及与杆端关节轴承的装配适配性。嵌件与碳纤维杆的连接段通常设计有滚花或者环槽结构，装配时采用结构胶粘接辅以径向销钉防转，

　　避免长期受拉压载荷时出现杆身与嵌件滑脱、相对转动的问题；嵌件外露段加工有细牙外螺纹，与杆端关节轴承的内螺纹段配合，通过锁紧螺母可以实现连杆整体长度的微调，满足安装时的中心距调整需求，调整到位后锁紧螺母可以防止运行过程中螺纹松动导致的长度变化。两端配置的杆端关节轴承属于自润滑向心关节结构，内圈可以在一定角度范围内相对外圈偏转，能够补偿安装过程中两端连接座的位置度误差，也能适应机构运动过程中连接点的小幅角度摆动，避免连杆因为附加弯矩出现弯曲变形，这一点在跨距较长、安装基准存在偏差的连杆机构中尤为重要。从安装边界来看，这类连杆的最小安装长度由两端关节轴承的内孔中心距决定，最大调节长度受螺纹旋合长度限制，设计时需要预留足够的螺纹啮合长度，

　　保证调节到最长工作位置时，螺纹旋合段的承载能力能满足最大拉压载荷要求，通常螺纹旋合长度不小于螺纹公称直径的1.5倍。杆身的碳纤维铺层设计需要根据实际承载的拉压载荷大小、是否承受小幅扭转来调整铺层角度，0度铺层主要承担轴向拉压载荷，少量±45度铺层用来提升杆身的抗扭性能和横向抗冲击能力，避免装配或者运行过程中受到侧向磕碰时杆身出现分层开裂。铝制嵌件的材质通常选用6系铝合金，经过硬质阳极氧化处理后表面硬度提升，螺纹段的耐磨性能更好，同时铝合金材质与碳纤维杆身的电位差相对较小，配合密封胶使用可以减缓不同材质接触带来的电化学腐蚀问题，提升组件在潮湿、多粉尘工况下的使用寿命。在实际选型应用时，需要先核算机构运动过程中连杆承受的最大拉压载荷，

　　结合杆身的截面积、碳纤维材料的抗拉强度确定杆身直径，再根据两端连接销轴的直径选择对应内孔尺寸的杆端关节轴承，同时要核算关节轴承的额定静载荷、动载荷是否满足工况寿命要求，避免轴承过早出现磨损松旷。安装过程中需要先将两端关节轴承与设备上的连接座通过销轴固定，再旋转杆身调整长度到设计尺寸，最后锁紧两端的锁紧螺母，注意不要在锁紧螺母未松开的情况下强行掰动连杆，避免关节轴承承受超出允许范围的偏转角度导致密封件损坏或者内圈脱出。日常维护时只需要定期检查关节轴承的润滑状态、锁紧螺母是否松动、杆身与铝嵌件的连接部位是否出现胶层开裂即可，相比全金属拉杆，这类组件几乎不需要做杆身的防腐处理，维护成本更低。在一些对重量敏感的应用场景，比如航空航天领域的地面测试设备、新能源车辆的操纵机构，这类碳纤维配铝制端部嵌件的连杆，相比同载荷等级的钢制拉杆重量可以降低60%以上，相比铝合金拉杆重量也能降低30%左右，同时线膨胀系数更低，在温度变化较大的工况下长度稳定性更好，不会因为环境温度变化产生较大的长度偏差导致机构卡滞或者预紧力变化。设计三维模型时，需要重点还原铝嵌件与碳纤维杆的配合段结构、螺纹段的尺寸精度、关节轴承的摆动角度范围，同时要标注清楚安装时的最小中心距、最大调节量、两端销轴孔的配合公差，为后续的机构装配、运动仿真提供准确的模型依据，避免因为模型尺寸偏差导致后续加工装配时出现干涉或者无法安装的问题。
