多孔球形节点空间框架结构设计

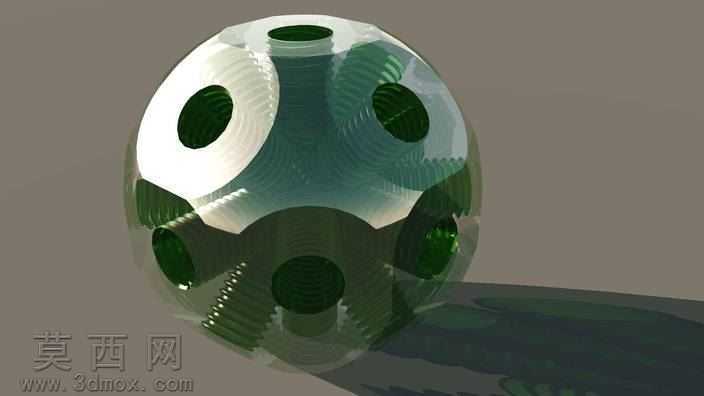

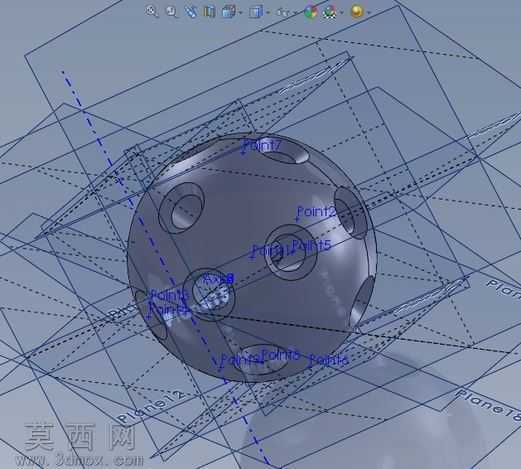

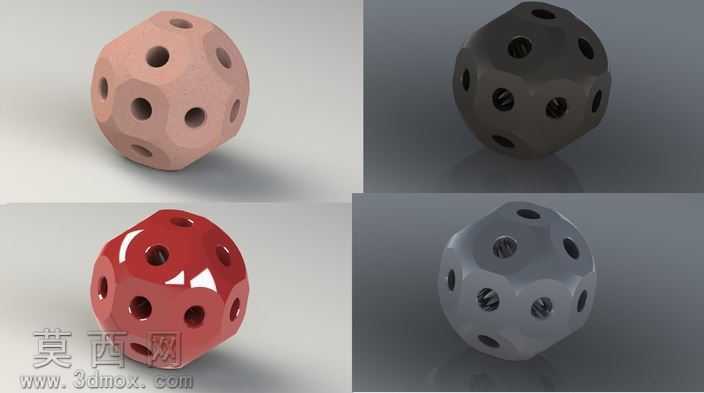

本作品为空间框架类三维结构设计，核心采用带多孔特征的球形节点作为框架的核心连接构件，依托三维建模软件完成全参数化结构搭建。建模过程中首先确定核心球形节点的基准尺寸，通过基准面、基准轴搭建完整的空间定位参考体系，图中可见多组交叉的基准平面与定位点标注，为后续杆件连接、孔洞开设提供精准的定位依据。核心球形构件表面均匀分布多组连接孔位，每个孔位的轴线均对应空间框架的杆件延伸方向，确保框架杆件与球形节点能够实现精准对接，避免装配过程中出现干涉错位问题。框架部分采用线框式结构搭建逻辑，所有杆件的端点均对齐球形节点上的对应孔位中心，通过空间几何约束保证整体框架的结构对称性与受力合理性，建模过程中反复校验各杆件的空间角度、连接位置的重合度，确保每一处连接节点都能实现无缝贴合。材质设置上，核心球形节点与框架杆件均采用金属材质预设，通过调整材质的反光度、粗糙度参数，模拟金属构件的真实质感，渲染阶段采用软件内置的工程展示视角，清晰呈现整体框架的空间拓扑关系，同时保留建模过程中的基准参考元素，直观展示结构的定位逻辑与设计思路。该空间框架的设计核心在于通过球形节点实现多方向杆件的汇交连接，相较于传统的平面节点连接方式，球形节点能够更好地分散空间荷载，适配多维度延伸的框架结构需求，建模过程中对每一处孔位的深度、孔径参数都做了统一规范，保证同类型杆件能够实现通用互换，降低后续加工装配的难度。整体结构没有冗余的装饰性特征，所有几何元素均服务于结构连接与受力传递的核心需求，通过三维建模的可视化优势，能够直观验证空间框架的杆件排布合理性，提前排查不同方向杆件之间的干涉问题，为后续的结构力学分析、实物加工制作提供精准的三维数字模型基础。
