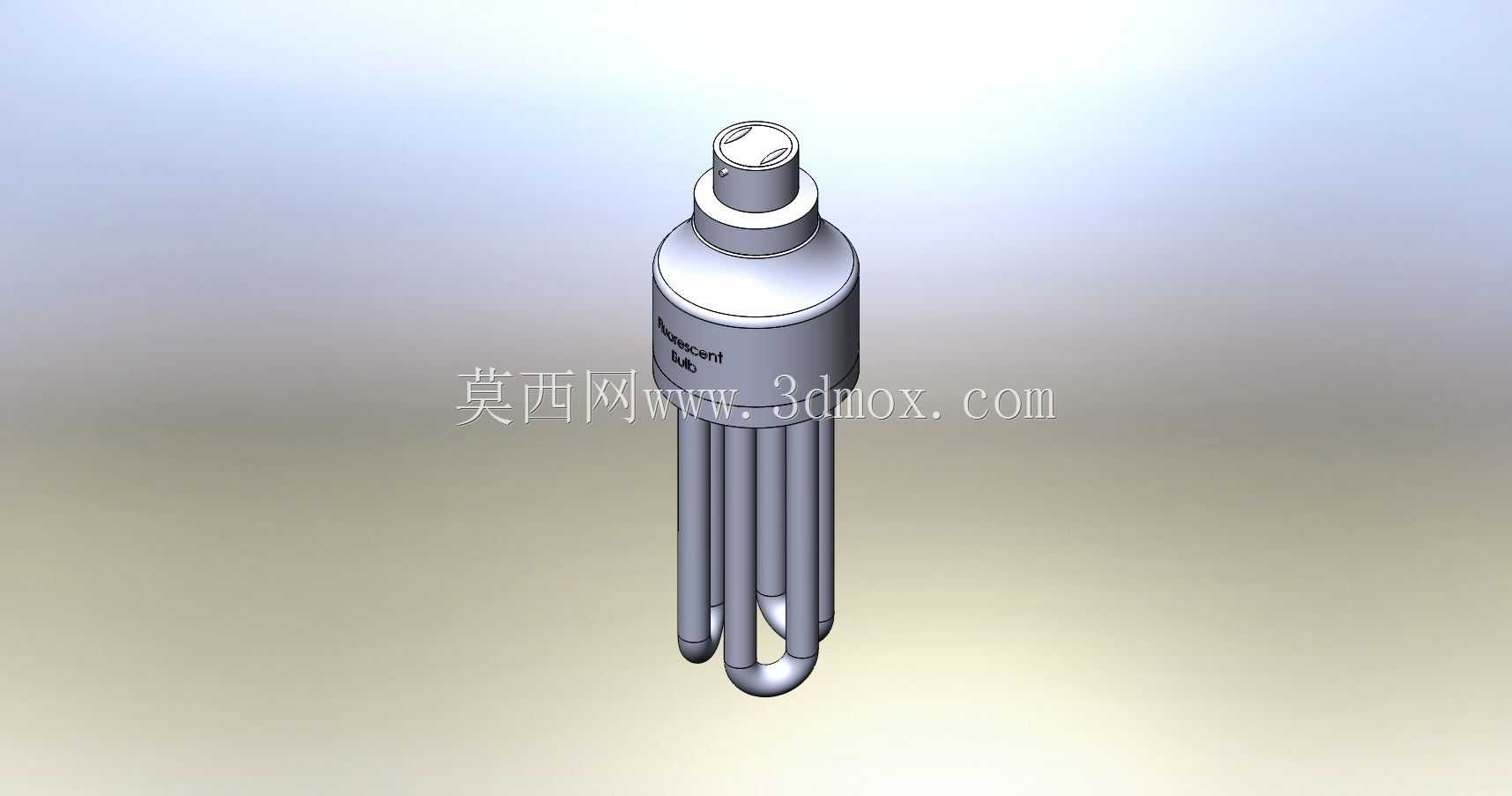

U型多管紧凑型荧光灯结构设计

日常商用与民用照明场景中，紧凑型荧光灯是替代传统白炽灯的主流电光源产品，这款U型多管荧光灯的结构设计，完全围绕小体积高光效的落地需求展开。从安装边界来看，灯头部分采用标准螺口结构设计，适配市面通用的E27灯座安装接口，安装时无需额外转接配件，拧入到位即可实现电路导通与结构固定，灯头与灯体衔接处做了台阶式限位结构，可避免安装拧入过深导致的灯座内部触点挤压变形，也能防止日常使用过程中灯体受外力出现松脱偏转。

灯管部分采用多根U型弯折玻璃管并排排布的结构，相比单U型灯管，在相同灯体直径下大幅提升了荧光粉涂覆面积与电弧管总长度，在有限的安装空间内实现更高的光通量输出，同时多管并排的结构让灯管发光面更均匀，减少单管发光带来的局部明暗差。灯体中部的塑壳结构一方面承担灯管固定的作用，每根U型灯管的端部都通过密封胶固定在塑壳对应的定位槽内，保证灯管排布间距一致，避免运输或安装震动导致灯管移位开裂；另一方面塑壳内部预留了电子镇流器的安装腔体，可将整流、启辉相关元器件完全收纳在内，无需额外外置镇流器，进一步降低现场安装的复杂度。

设计过程中需要重点考量散热与结构强度的平衡，塑壳表面做了细微的竖向导流筋，既可以提升塑壳本身的结构刚性，减少注塑成型后的收缩变形，也能在灯体工作时增加表面散热面积，让电子元器件与灯管端部的热量可以顺着筋条快速散出，延长整灯的使用寿命。灯管端部与塑壳衔接处做了圆弧过渡处理，避免直角应力集中导致的玻璃管根部碎裂，同时在装配时可以引导密封胶均匀填充缝隙，提升密封防尘性能，适配厨房、走廊等多尘或轻度潮湿的使用场景。

从实际选型适配角度，这款灯的整体长度控制在常规螺口灯具的灯罩容纳范围内，不会出现灯体过长无法装入灯罩的问题，灯体最大直径与传统白炽灯接近，可直接替换原有同功率白炽灯，无需更换原有灯具底座，大幅降低照明改造的物料与人工成本。结构建模时每一处配合尺寸都按照通用照明配件的公差要求设定，灯头螺距、灯管定位槽尺寸、塑壳配合止口的公差都控制在合理范围内，保证量产时各部件可以顺利装配，不会出现卡滞或间隙过大的问题。
