牛顿摆碰撞演示装置结构设计

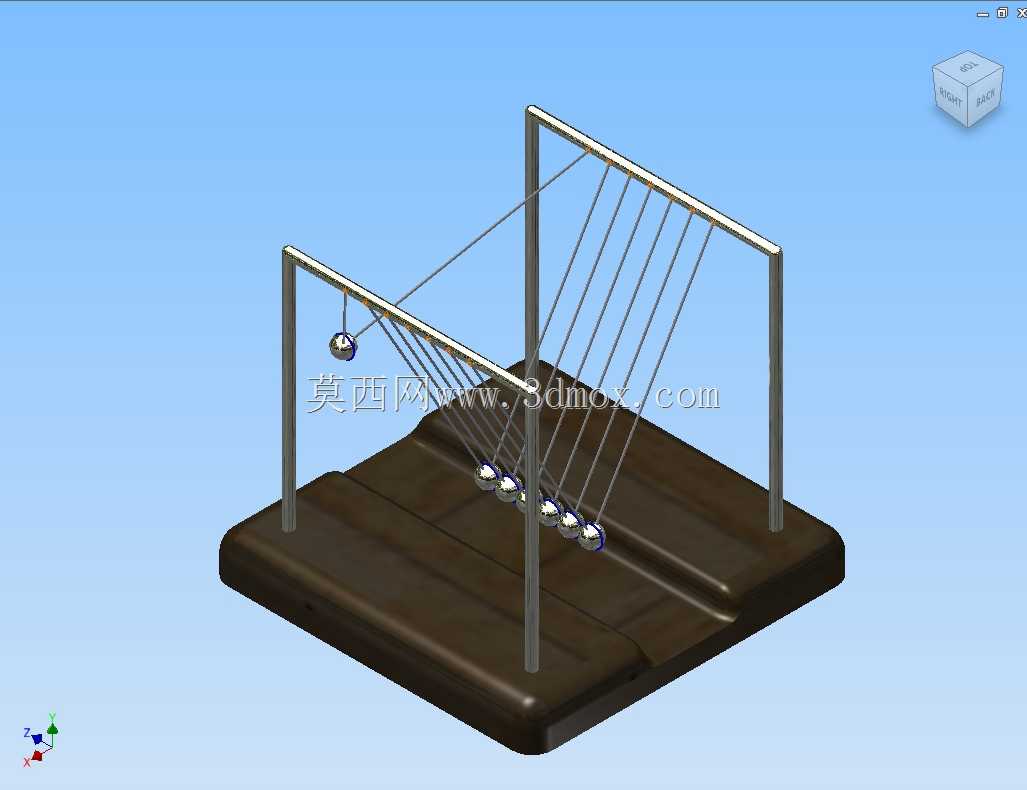

这款牛顿摆装置核心用于经典力学动量守恒与能量传递的直观演示，常见于物理教学实验室、科普展厅以及工科院校力学原理实训场景，能够将抽象的弹性碰撞规律通过可视化的摆球运动直接呈现，帮助学习者快速理解等质量刚体对心碰撞过程中的动量传递、动能损耗特性。从结构设计逻辑来看，整体采用双立柱门式支撑框架，底座选用高密度实心材质，通过自身重量抵消摆球往复运动产生的倾覆力矩，无需额外地脚固定即可放置在水平台面上稳定运行，底座表面设置两道平行的定位凹槽，用于固定两侧立柱的安装位置，保证两侧立柱的平行度与垂直度偏差控制在装配公差范围内，避免摆线悬挂后出现摆球偏斜、运动轨迹错位的问题。摆球采用等直径等质量的金属实心球体，每个球体通过两根对称分布的细吊线悬挂在顶部横梁上，吊线的长度经过精确配算，确保所有摆球静止时球心处于同一水平高度，相邻摆球刚好保持相切接触状态，不存在初始间隙或挤压变形，这一设计是保证碰撞过程动量精准传递的核心前提，若摆球高度不一致或存在初始间隙，会导致碰撞时出现分力损耗，无法实现预期的多球联动传递效果。顶部横梁与立柱采用过渡配合连接，可通过微调横梁的安装高度调整吊线的有效悬挂长度，适配不同演示需求下的摆幅调整，吊线与摆球、横梁的连接点均采用低摩擦铰接结构，减少摆动过程中的阻尼损耗，延长单次碰撞演示的持续时长。从安装边界来看，装置整体占用台面空间较小，底座的长宽尺寸适配常规实验台、展示台的摆放要求，摆球摆动的最大水平行程不超出底座的投影范围，避免运动过程中与周边其他物品发生干涉，日常使用时仅需保证放置台面水平、无持续外部振动即可正常运行。在实际教学应用中，该装置可完成单球拉起释放碰撞、多球组合拉起碰撞等多种演示工况，拉起不同数量的摆球释放后，另一端会弹出对应数量的摆球，直观展现弹性碰撞下的动量守恒规律，相比纯公式推导的教学方式，实体演示能够让学习者更直观地感知力学原理的实际表现，也可作为科普展项中的互动装置，参观者可自行拉起摆球完成碰撞操作，观察不同摆幅、不同拉起球数下的运动差异。设计过程中需要重点把控摆球的质量一致性、吊线的长度一致性以及框架的结构刚性，若框架刚性不足，摆球碰撞时产生的反作用力会导致框架产生微幅振动，吸收部分碰撞能量，使得摆球的摆动衰减速度加快，影响演示效果，因此立柱与横梁的截面尺寸需要经过刚性校核，保证碰撞过程中框架的形变量控制在可忽略范围内。
