可调节式钢轨斜杆支撑定位装置

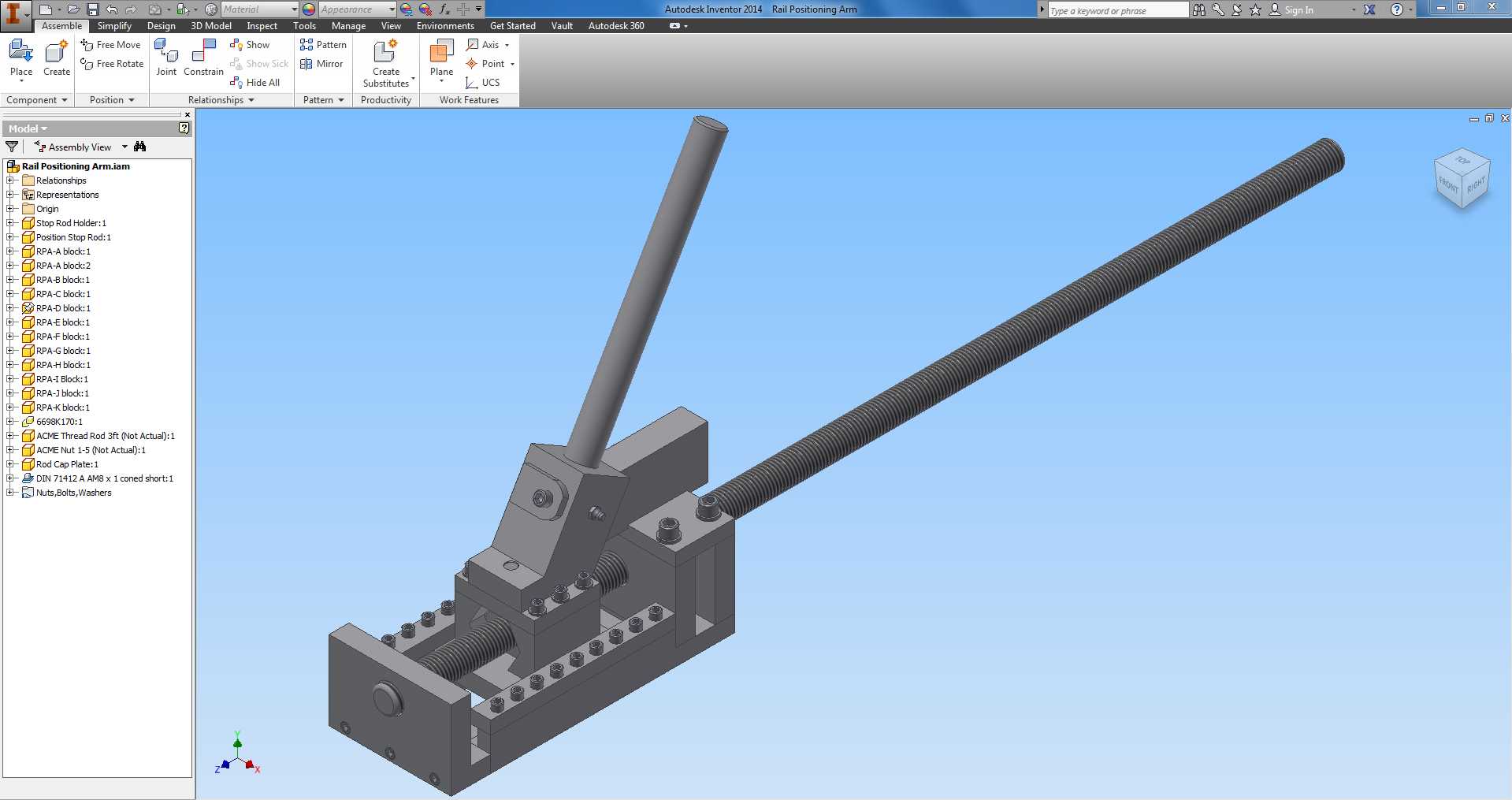

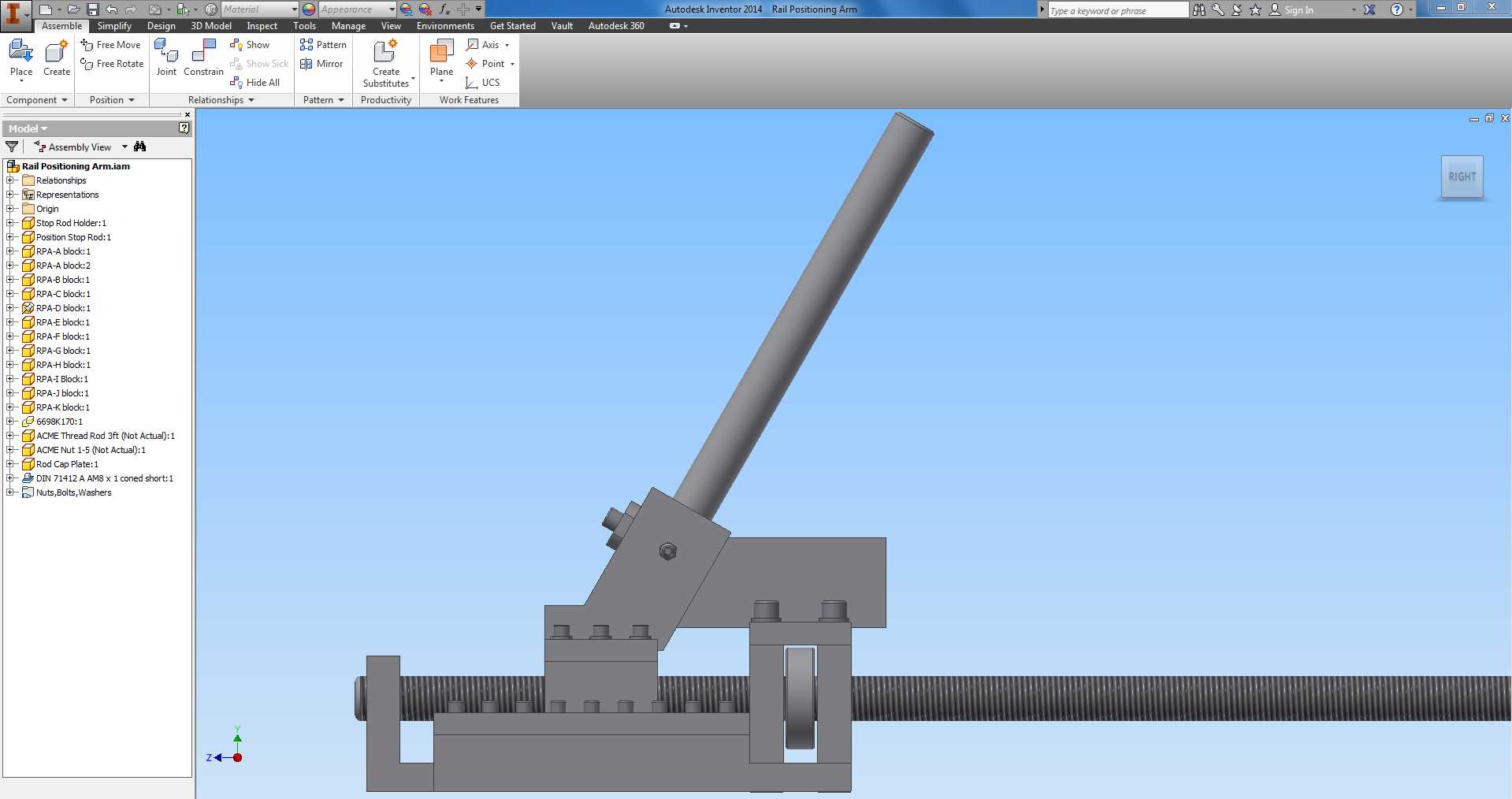

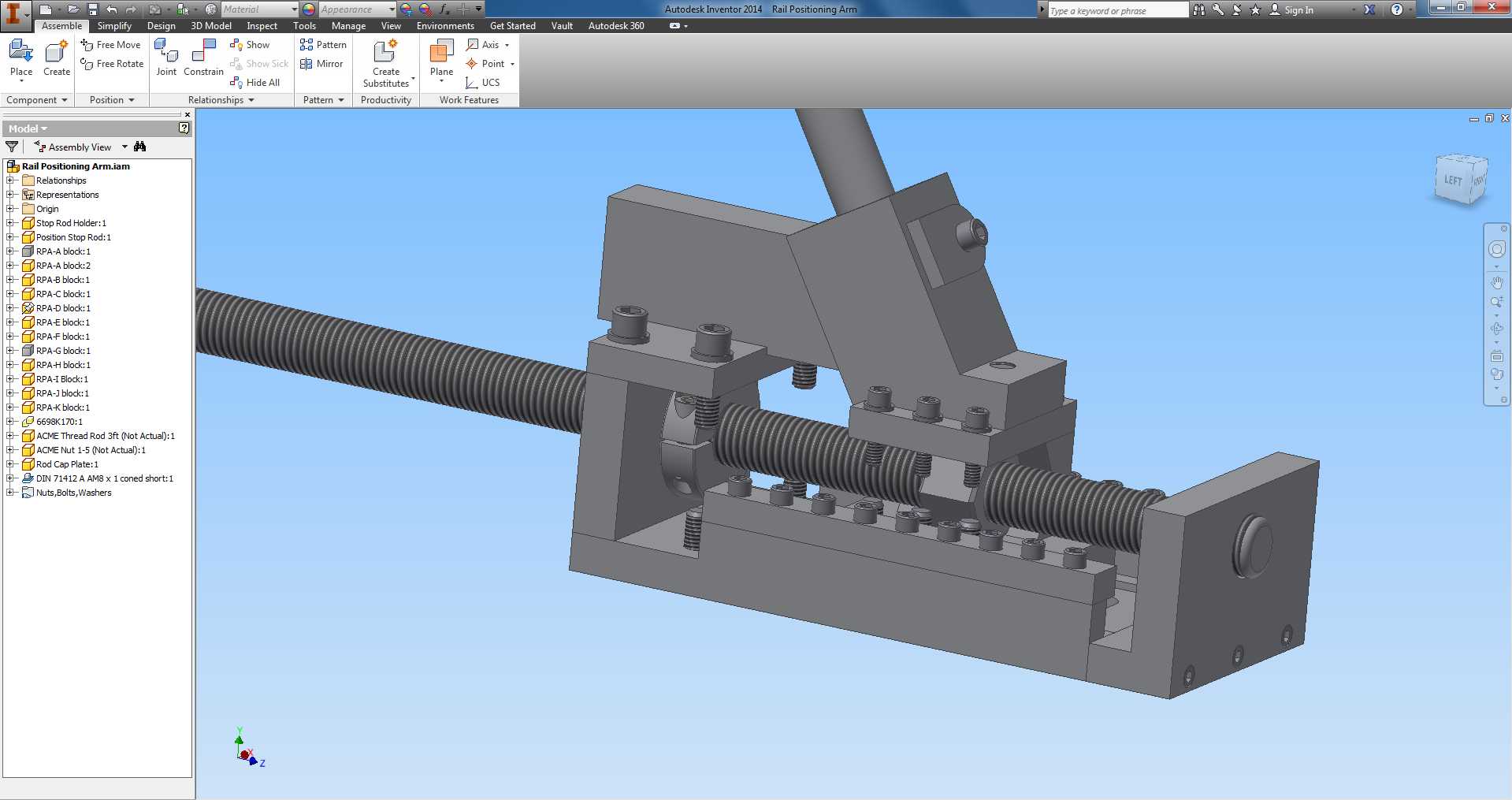

在轨道零部件装配、轨旁工装预装的生产场景里，经常会遇到穿线物料尺寸存在公差波动、预装支撑点位置需要随工件实际尺寸灵活调整的情况，这类场景下固定式支撑座往往无法适配多规格工件的装夹需求，频繁更换支撑块不仅会拖慢装配节拍，还容易因支撑点对位不准导致预装件出现歪斜、同轴度偏差超差的问题。这款定位支撑装置的核心设计逻辑，就是围绕“可调式刚性支撑”的需求展开，没有采用常见的光轴锁紧套结构，而是选用直径1英寸的梯形螺纹杆作为调节核心，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载后不易出现滑牙变形，同时螺纹副的自锁性能更好，调整到目标位置后不需要额外增加锁紧销就能保持支撑位置稳定，完全能满足装配工位上斜杆支撑的承重需求。装置的基座部分采用一体式开槽结构，基座底面加工有均匀排布的齿形防滑槽，安装时可以直接卡接在装配线的定位型材槽内，不需要额外打孔固定，调整整体工位位置时只需要松开侧边的压紧螺栓就能沿型材方向滑动，适配不同长度工件的支撑跨度需求。基座内部加工有与梯形螺纹杆配合的内螺纹孔，螺纹杆贯穿基座腔体，一端延伸出基座外部作为调节操作端，另一端连接斜杆的铰接支座，转动螺纹杆时就能带动铰接支座沿杆体轴向线性移动，实现斜杆支撑位置的连续无级调整，调整行程覆盖了工厂常见穿线物料的尺寸公差范围，不需要针对每一批次的物料单独更换支撑配件。斜杆与支座之间采用销轴铰接结构，铰接处预留了足够的转动间隙，斜杆可以根据被支撑零件的外形角度调整倾斜角度，避免硬接触导致工件表面出现压痕，铰接销轴选用淬火处理的合金钢材质，长期反复转动也不会出现轴孔磨损松旷的问题。基座上方设置的操作杆与梯形螺纹杆的端部通过棘轮结构连接，调整时不需要整圈转动手柄，小角度往复扳动操作杆就能带动螺纹杆转动，在装配线周边操作空间受限的工位上也能顺利完成位置调整，不会出现操作手柄与周边工装干涉的情况。从安装边界来看，装置整体的基座宽度控制在常规装配型材的安装尺寸范围内，螺纹杆伸出基座的最大长度不会超出工位的安全操作区间，斜杆抬升到最高位置时的高度也符合装配工位的人机工程学要求，操作人员站在工位旁不需要过度抬臂就能完成斜杆位置的调整和工件的摆放。在实际使用过程中，当穿线的管材、线缆束外径出现波动时，只需要扳动操作杆微调螺纹杆的伸出长度，就能让斜杆的支撑点刚好贴合在被支撑零件的下方，保证零件在装配过程中保持水平状态，避免后续装配工序出现对接错位的问题。整个装置的所有受力部件都做了应力集中优化，基座的转角处都设计了工艺圆角，避免长期承重出现应力开裂，螺纹副的配合间隙控制在合理范围内，既不会因为间隙过大导致调整时出现空程，也不会因为间隙过小导致螺纹转动卡涩，即使在车间多粉尘的环境下长期使用，只需要定期在螺纹处涂抹少量润滑脂就能保持调节顺畅，不需要复杂的维护保养。相比传统的固定式支撑块，这种可调式定位装置的适配性更强，一套装置就能覆盖同工位多规格工件的支撑需求，减少了工装配件的储备数量，也降低了操作人员更换工装的辅助时间，对于中小批量多规格的轨道零部件装配场景来说，能有效提升工位的柔性化生产能力，不需要因为工件尺寸的小幅波动就重新设计制作专用工装。
