金属轧制工序用红热坯料导向漏斗结构

在长流程冶金轧制生产线的粗轧进料区段，这类导向漏斗是衔接上游输送辊道与轧机入口导卫的核心过渡部件，主要应对刚完成加热炉出钢、表面温度维持在千摄氏度级别的红热金属坯料，在输送过程中因辊道跳动、坯料自身翘曲产生的位置偏移问题，避免坯料顶撞轧机入口导卫造成堆钢、卡料故障。从实际产线运行的工况来看，红热状态下的金属坯料表层氧化皮处于酥脆易脱落状态，坯料自身刚性较常温状态下降明显，若导向段的过渡角度设计不合理，很容易造成坯料表面刮擦划伤，甚至在导向部位卡滞导致整条轧制线停摆，因此这类导向部件的内腔曲面顺滑度、入口出口的尺寸匹配度，直接影响轧制工序的连续运行效率。

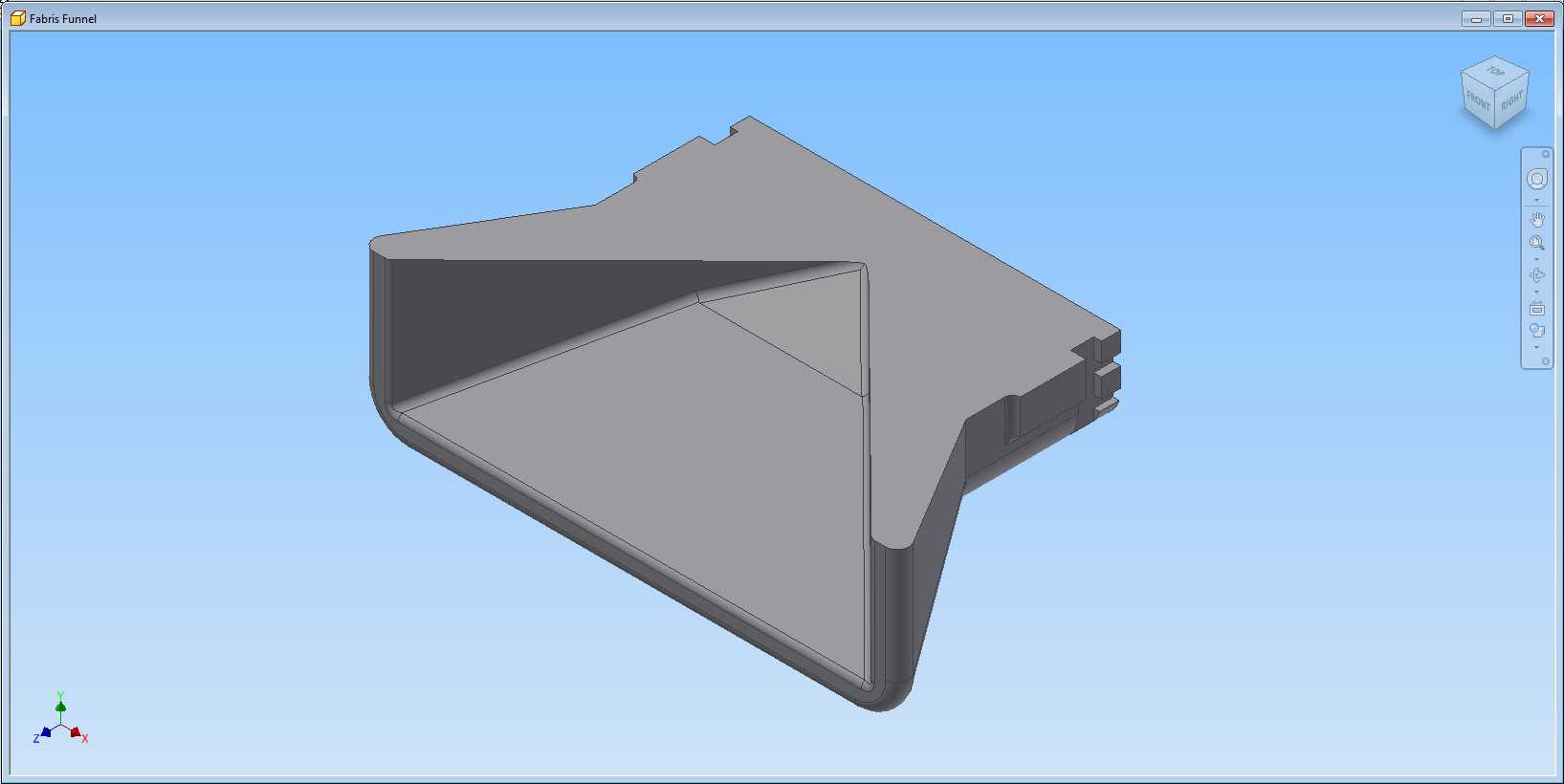

该导向部件采用对称式分体结构设计，两块完全一致的成型金属片通过侧边的定位凸台与安装基座完成装配，常态下两片导向片之间预留微小的均匀间隙，一方面可以避免高温坯料长时间接触导致部件局部热应力集中产生形变，另一方面间隙可以容纳轧制过程中脱落的氧化皮碎屑，防止碎屑在导向腔内堆积造成坯料通行受阻。部件的进料端采用扩口式外展结构，开口尺寸比上游输送辊道的有效输送宽度大15%左右，能够覆盖坯料在辊道上的最大横向偏移量，即使坯料进入导向段时存在一定角度的偏斜，也能通过扩口段的斜面逐步将坯料引导至对中位置，不会出现硬性顶撞的问题。出料端则采用与轧机入口导卫完全匹配的矩形收口结构，收口尺寸与对应轧制规格的坯料截面尺寸保持单边3mm的通行间隙，既能够保证坯料精准对中进入轧机辊缝，又不会因为间隙过小导致坯料表面被刮蹭产生质量缺陷。

从结构设计的细节来看，部件外侧设置的凸起定位块，主要用于和安装基座上的定位卡槽配合，能够在高温工况下长期保持安装位置的稳定性，避免长期受坯料冲撞产生位置偏移；侧边的阶梯式卡扣结构，则可以实现两片导向片的快速拆装更换，当导向面长期受高温坯料摩擦出现磨损超差时，现场运维人员不需要整体拆卸基座，仅需松开卡扣即可完成磨损部件的更换，大幅缩短产线故障停机的维护时间。部件的整体壁厚采用渐变式设计，与高温坯料直接接触的导向面区域壁厚比外侧安装区域厚40%，能够在长期高温烘烤、坯料摩擦的工况下保持结构强度，不会因为局部过热产生塌陷变形；外侧安装区域则适当减小壁厚，降低部件整体的热容量，减少生产过程中的热量蓄积，同时也能降低部件的整体重量，方便现场人员拆装操作。

在安装边界的匹配上，该导向漏斗的安装基准面与轧机入口导卫的安装基准面保持共面设计，安装孔位采用长圆孔设计，允许在横向、纵向各有5mm的位置调整量，现场安装时可以根据不同批次坯料的实际翘曲情况，微调导向漏斗的前后位置与开口间隙，适配不同轧制规格的生产需求。导向面的曲面过渡采用大圆角顺滑衔接，从进料端扩口到出料端收口的整个曲面不存在棱角、台阶等突变结构，能够保证红热坯料在通过时始终保持面接触引导，避免线接触、点接触造成的坯料表面压痕，同时也能减少坯料对导向面的局部冲击压强，延长部件的整体使用寿命。针对红热坯料的热辐射影响，部件的安装基座位置预留了冷却水道的安装空间，可根据实际生产的轧制节奏选配水冷结构，在高速连续轧制的工况下对导向部件进行降温，避免部件长期处于高温状态产生金属蠕变，进一步提升结构的稳定性。
