带静力学仿真分析的四脚方凳结构

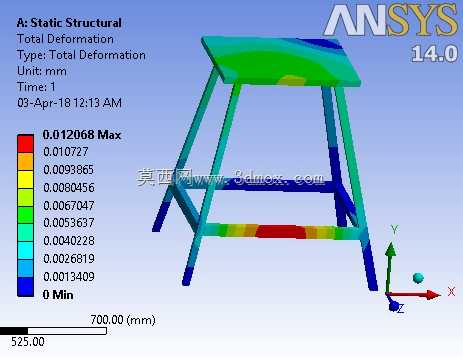

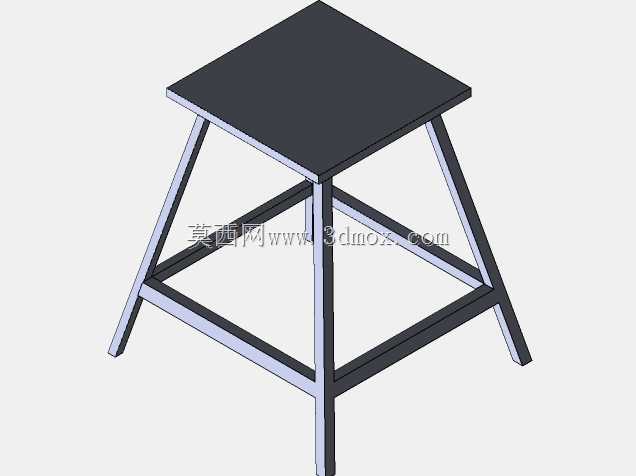

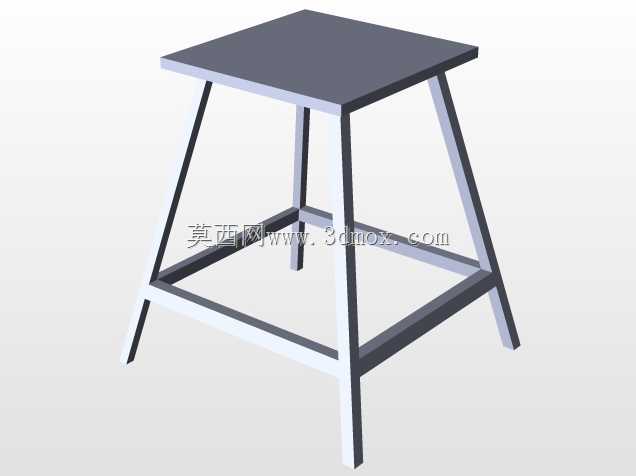

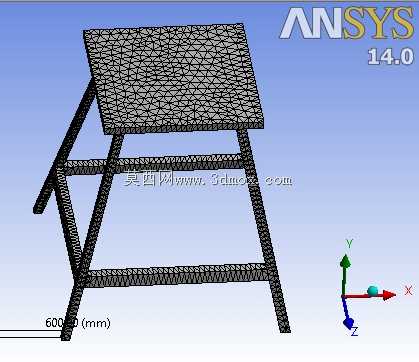

日常生产与生活场景中，小型坐具的结构可靠性常被忽略，多数简易凳具仅依靠经验完成结构搭建，未经过实际受力校核，易出现过载变形、连接失效甚至垮塌的风险，这款带静力学仿真结果的四脚方凳结构，可作为小型坐具结构设计、受力校核的参考样例，覆盖家用、车间临时工位、实训教学等多个应用场景。从结构设计逻辑来看，这款方凳采用经典的四腿支撑布局，凳面为方形平板结构，四条凳腿向外微张形成稳定的支撑锥角，相比垂直直腿布局，外张式腿架可有效提升抗侧翻能力，适配人员落座时的偏载受力工况；腿架中部设置横向连接杆件，一方面可约束四条凳腿的侧向变形量，避免单腿受偏载时出现过大弯折，另一方面可形成整体框架结构，将凳面传递的集中载荷均匀分散到四条支撑腿上，降低单腿的受力峰值。从仿真结果的变形云图可看出，结构最大变形量出现在凳面中部区域，符合均布载荷下平板结构的变形规律，横向连接杆的中段也存在小幅变形，是因为该位置承担了腿架间的载荷传递作用，凳腿与地面接触的端部变形量最小，为结构的固定约束端。在尺寸边界上，这款方凳的支撑跨距适配成年人落座时的腿部摆放空间，凳面高度符合常规坐具的人体工程学要求，整体外轮廓无外凸尖锐结构，使用过程中不易发生磕碰。设计过程中优先考虑了常规体重人员落座时的静载荷工况，仿真时将载荷均匀施加在凳面区域，约束凳腿底部的全部自由度，模拟凳腿放置在刚性地面上的实际使用状态，通过变形云图可直观识别结构的薄弱位置，若需提升承载能力，可针对性加大凳面板厚、增加横撑杆件数量或调整凳腿的截面尺寸，无需对整体结构做大幅改动。这类带仿真结果的结构模型，可帮助结构设计从业者快速掌握小型框架类坐具的受力传递路径，理解不同杆件在整体结构中的受力作用，避免设计过程中出现结构冗余或强度不足的问题，也可作为机械实训教学中静力学仿真模块的演示案例，让学习者直观理解载荷、约束与结构变形之间的对应关系。
